成都地鐵五號線2標段（洞子口站）

2019-03-26     來源:西安易筑機電工業化科技有限公司

       項目概況：

本項目位于成都市地鐵5號線洞子口站，項目主體建筑面積10764平方米，車站全長248.85米，其中冷水機房位于站廳層大里程端，面積為354平方米，機房?jī)?nèi)設計為8臺設備，分別有2臺冷水機組、2臺冷凍水泵、2臺冷卻水泵、2臺全程綜合水處理器，總共8臺設備，管道工程量276米，最大管徑為DN250，管道材質分別為無縫鋼管和鍍鋅鋼管。

重點難點：

機房?jī)?nèi)空間呈狹長狀，空調機組較多，設備排布位置緊促，對通道、檢修空間影響較大，上方風管密集，影響支吊架的排布及安裝。

圖片展示：

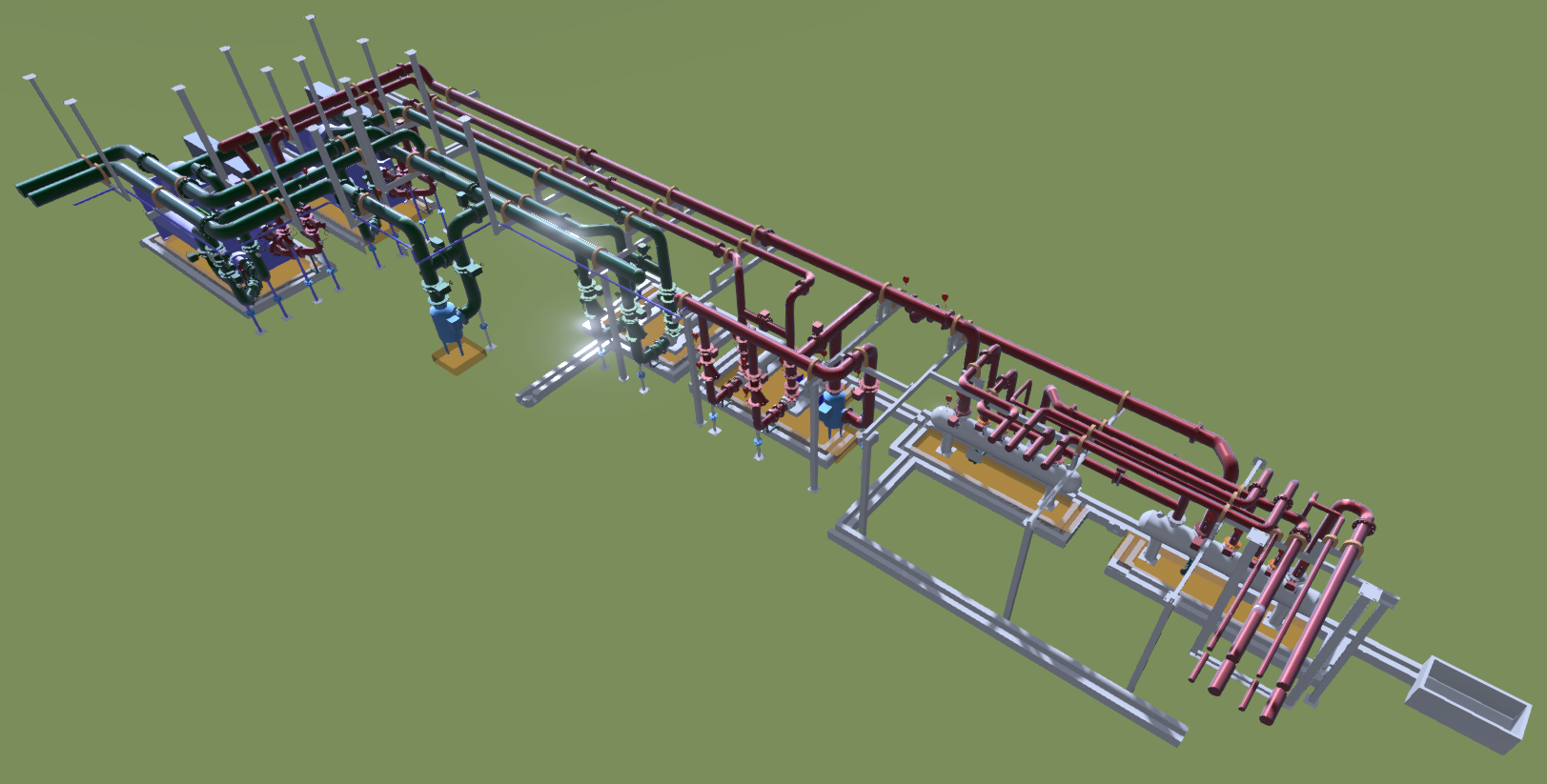

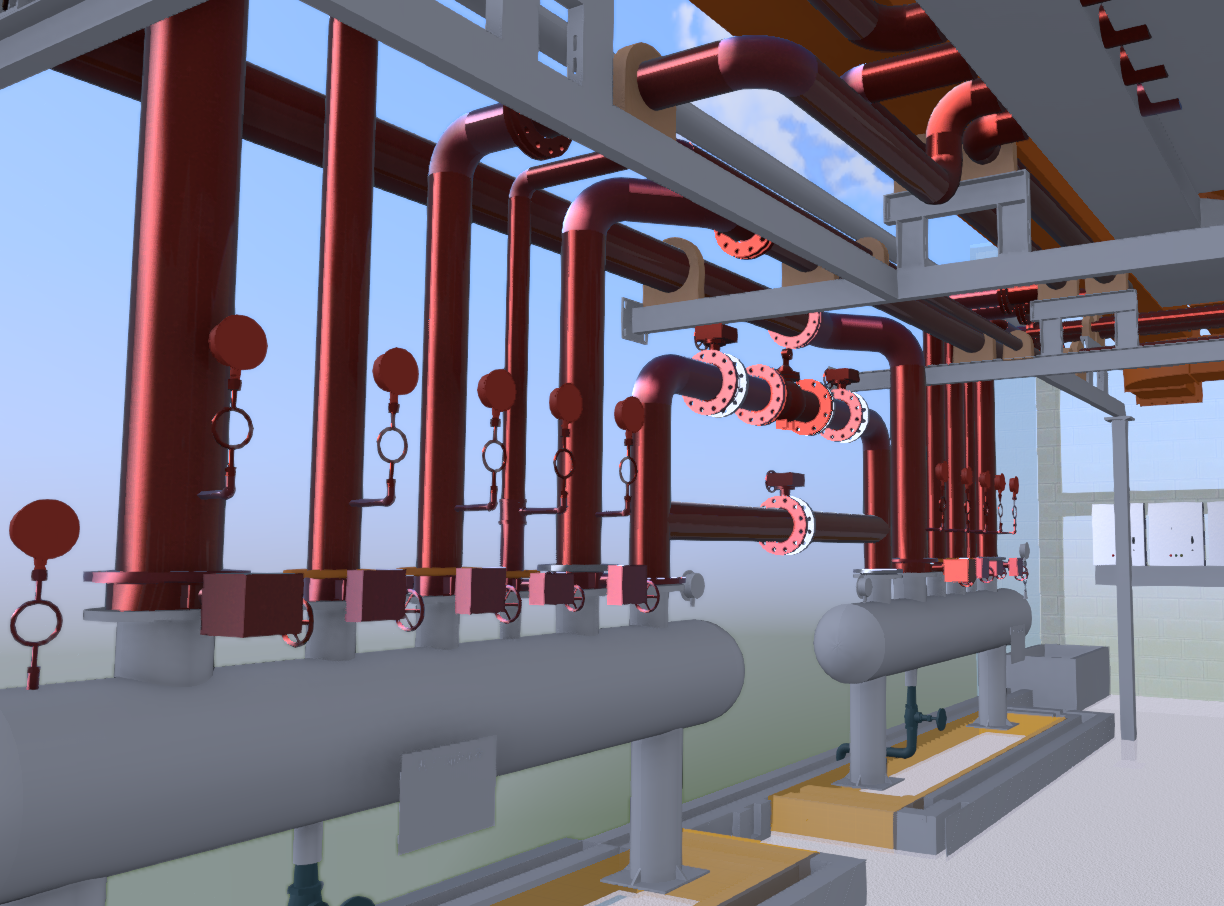

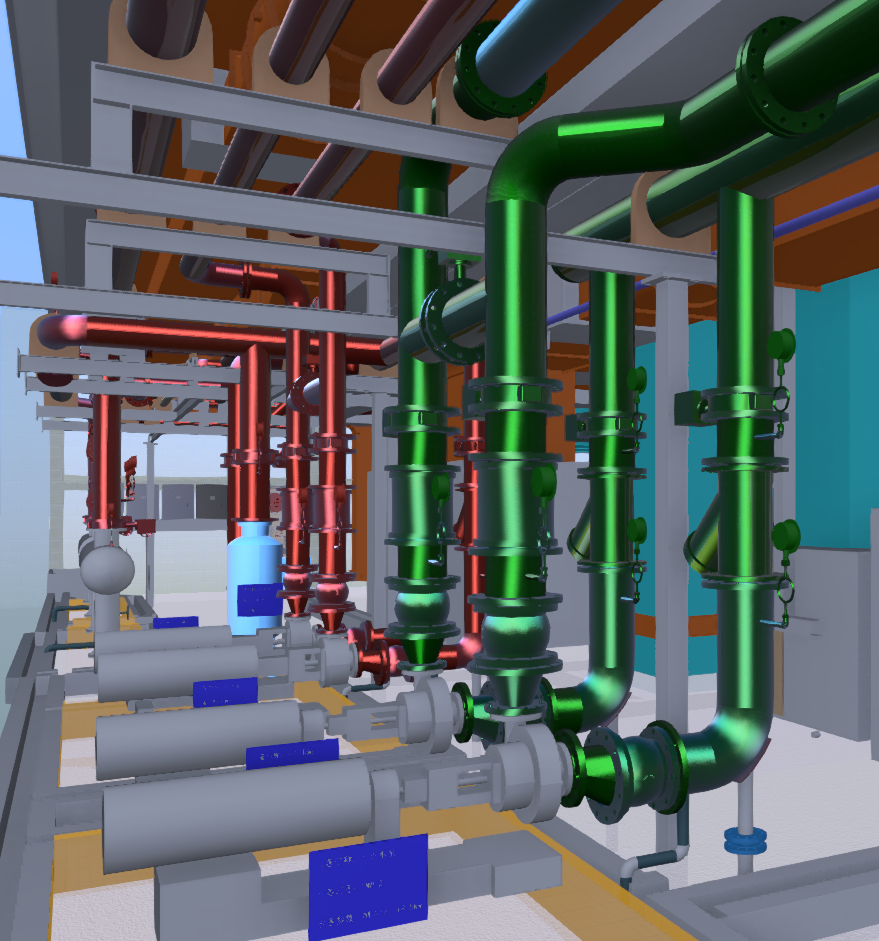

【Fuzor三維數字化模型】

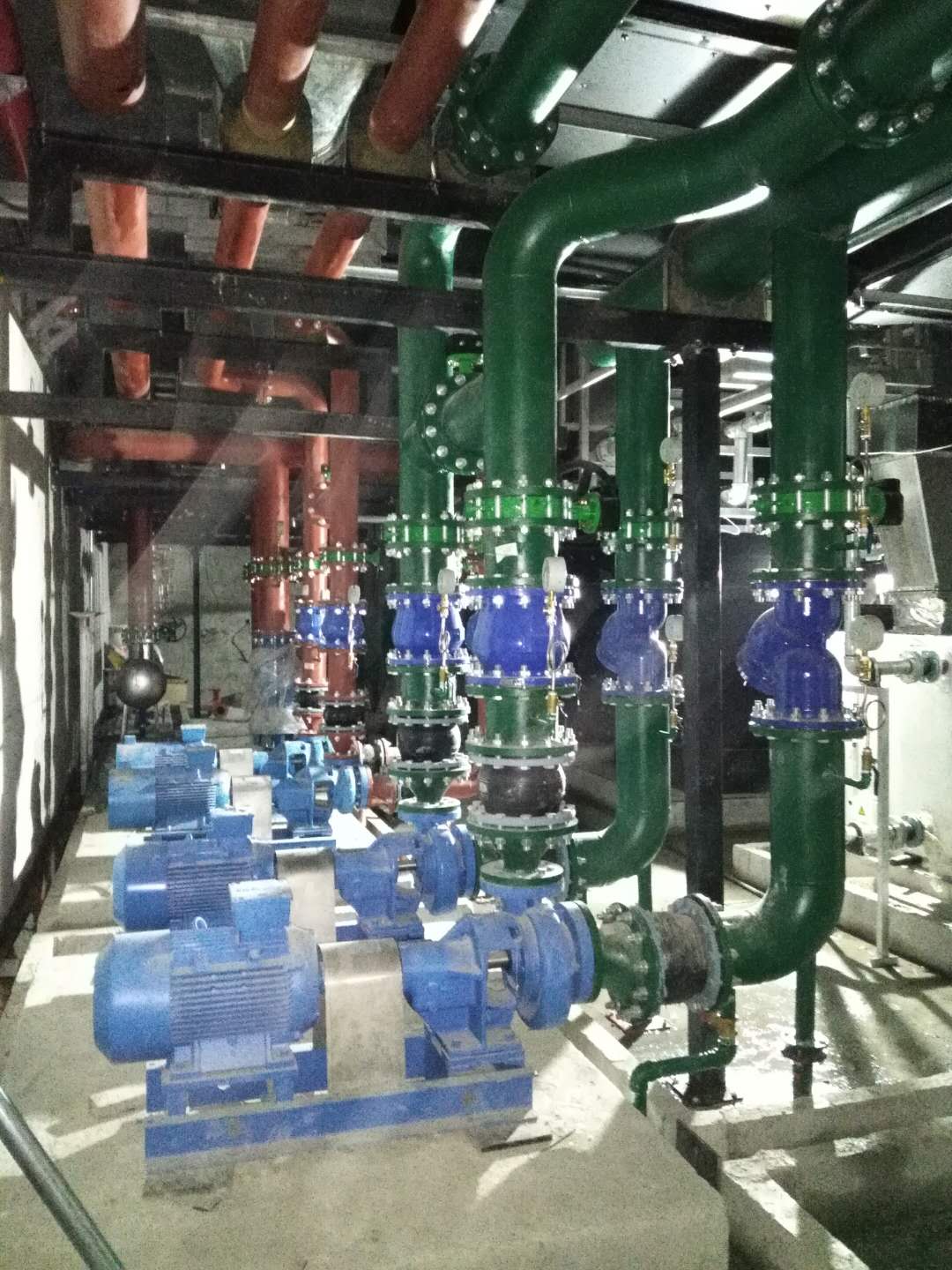

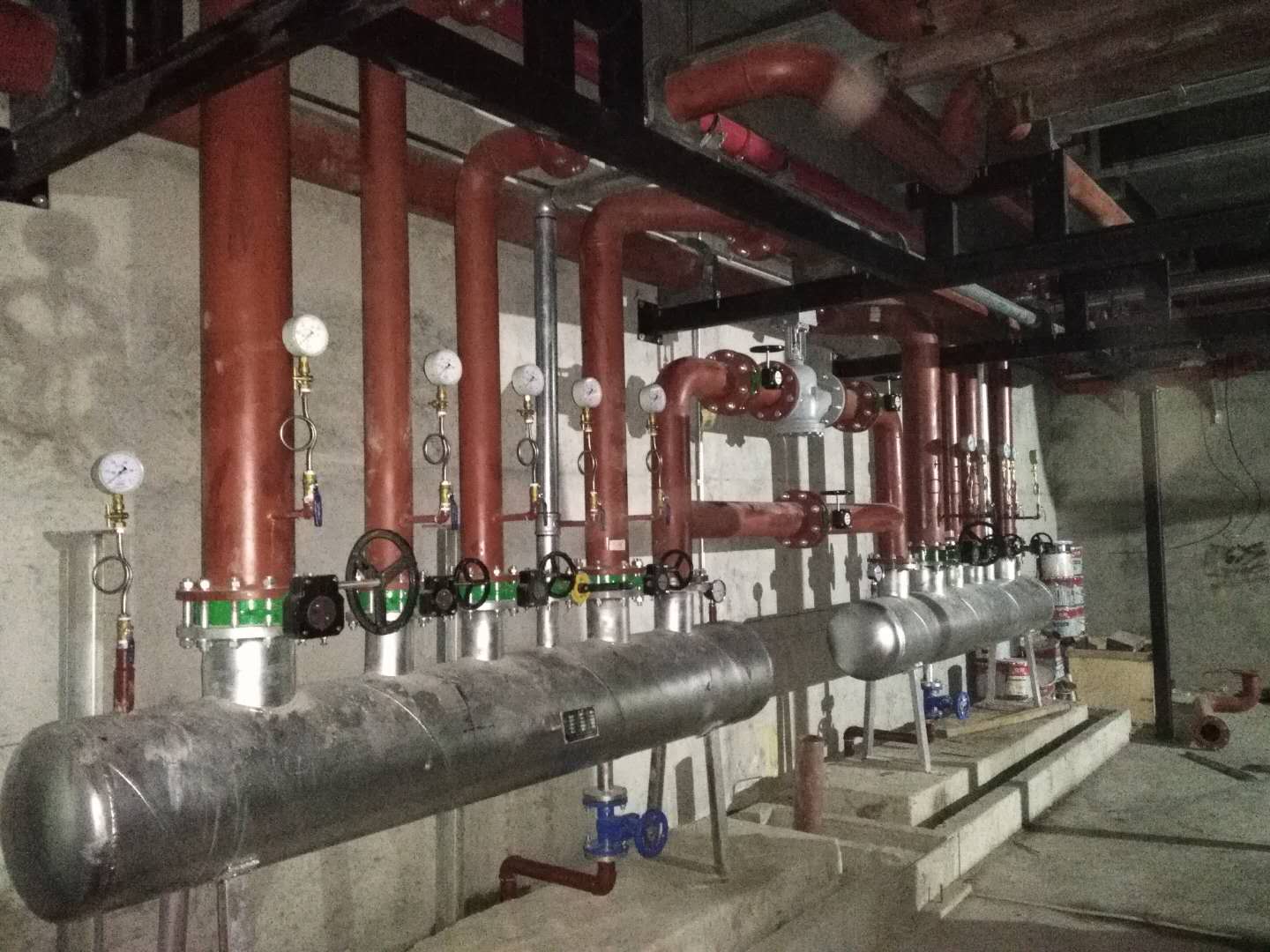

【安裝完成模型】
