四川大學華西天府醫院制冷機房

2021-07-27     來源:西安易筑機電工業化科技有限公司

四川大學華西天府醫院制冷機房

項目簡介：制冷機房位于地下一層，建筑面積850㎡，分段式安裝。

主要設備：離心式水冷冷水機組3臺（額定制冷量3516kw/臺）、離心式冷水機組1臺（額定制冷量1758kw/臺），循環泵10臺（Q=554.4m3/h，H=35.5m，N=75kw三臺；Q=277m3/h，H=35m，N=37kw兩臺；Q=820m3/h，H=30m，N=75kw三臺；Q=400m3/h，H=30m，N=37kw兩臺；）、板式換熱器1臺、分集水器共4臺、全程綜合水處理器2套、定壓補水裝置1套、加藥裝置2套、真空脫氣裝置1套、軟化水箱1套，預制加工管道（DN50~DN600）總長760余米。

項目圖片：

制冷機房整體BIM深化模型圖

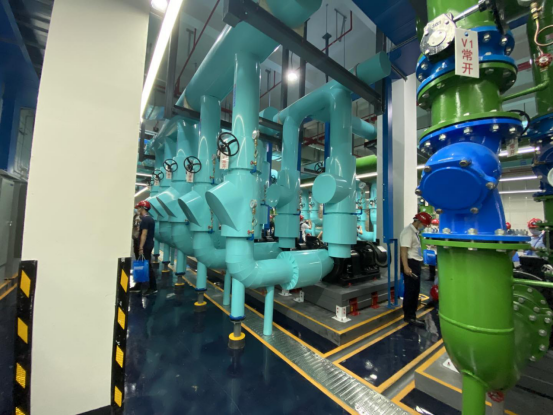

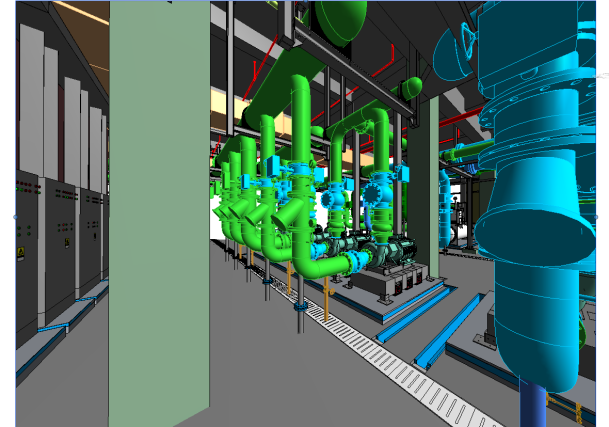

局部模型及現場對比圖

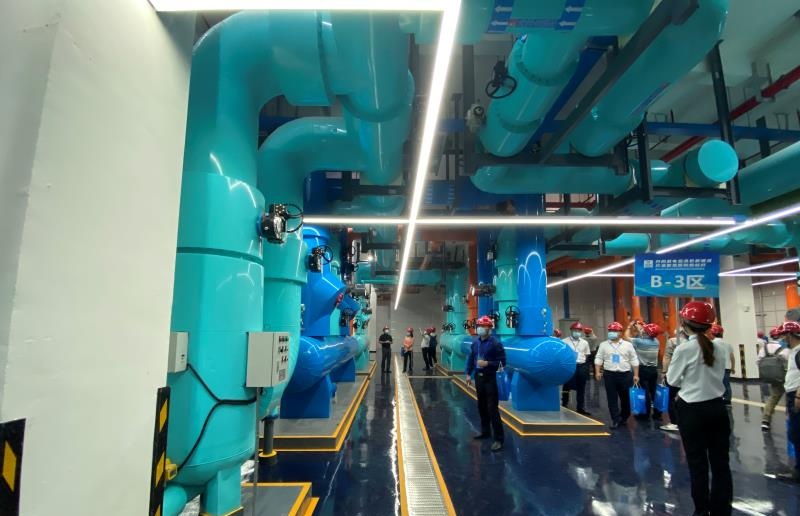

華西醫院項目現場觀摩照片
