西安浐灞生態自貿中心換熱機房

2021-07-29     來源:西安易筑機電工業化科技有限公司

西安浐灞生態自貿中心換熱機房

項目簡介：換熱機房位于地下二層，建筑面積280㎡，分段式+模塊式安裝。

主要設備：板式換熱器10臺，循環泵13臺（Q=80m3/h，H=15m，N=5.5kw四臺；Q=120m3/h，H=35m，N=18.5kw三臺；Q=4m3/h，H=18m，N=1.55kw兩臺；Q=12m3/h，H=16m，N=2.2kw兩臺；Q=12m3/h，H=26m，N=2.2kw兩臺；），分集水器各1臺、全程水處理器5套、加藥裝置5套、真空脫氣裝置4套、定壓補水泵2臺，預制加工管道（DN50~DN350）總長790余米。

項目圖片：

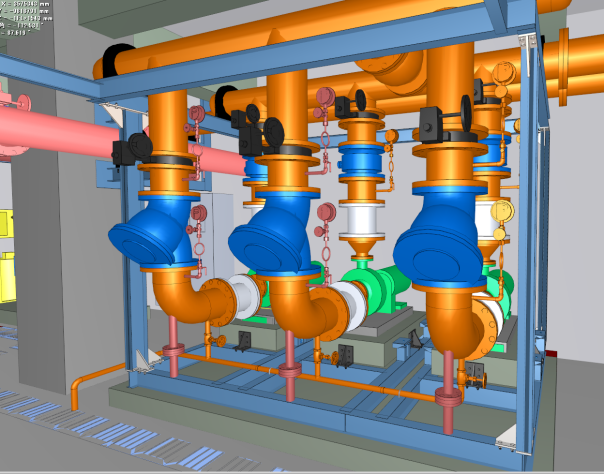

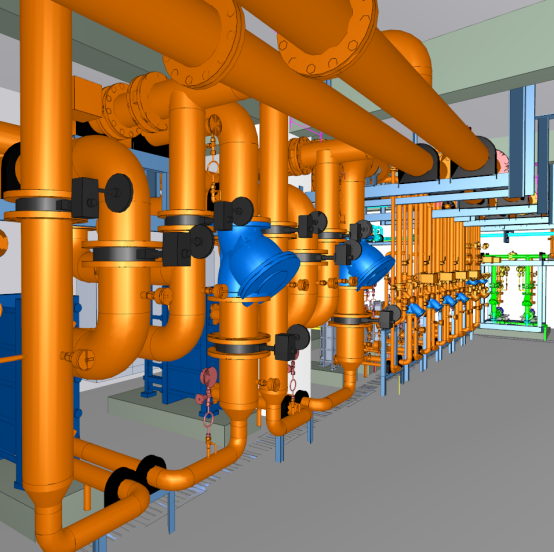

                                  換熱機房整體BIM模型圖

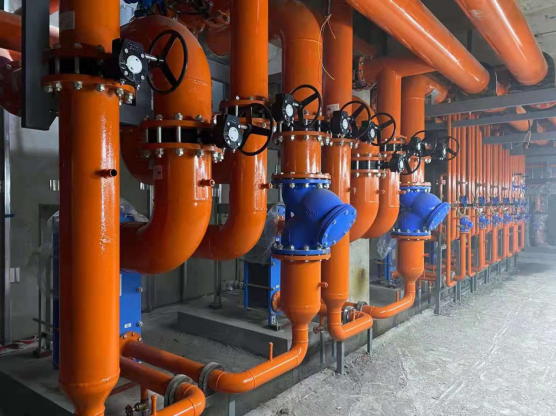

                                機房局部現場與模型對比圖
