杭州亞運會棒（壘）球體育中心項目冷熱源機房

2021-07-27     來源:西安易筑機電工業化科技有限公司

杭州亞運會棒（壘）球體育中心項目冷熱源機房

項目簡介：杭州亞運會棒（壘）球體育中心項目位于浙江省紹興市，本項目為EPC總承包，其中地下室一層，建筑面積55724㎡。主要功能為商業、車庫。空調水泵房56.6㎡，鍋爐房120㎡，冷凍機房240㎡，均位于地下一層。機房最大水管管徑DN350，最小水管管徑為DN125，主要管材為無縫鋼管和螺旋鋼管，法蘭連接。

主要設備：空調水泵房包含空調水泵3臺（2用1備），定壓補水裝置1套，霧化全程水處理器1臺。鍋爐房包含真空燃?xì)鉄崴仩t3臺，熱水泵4臺（3用1備），霧化全程水處理器1臺。冷凍機房包含螺桿式冷水機組3臺，冷凍水泵4臺（3用1備），冷卻水泵4臺（3用1備），定壓補水裝置1套，霧化全程水處理器1臺，循環水旁流處理器1臺，分水器1臺、集水器1臺。

項目圖片：

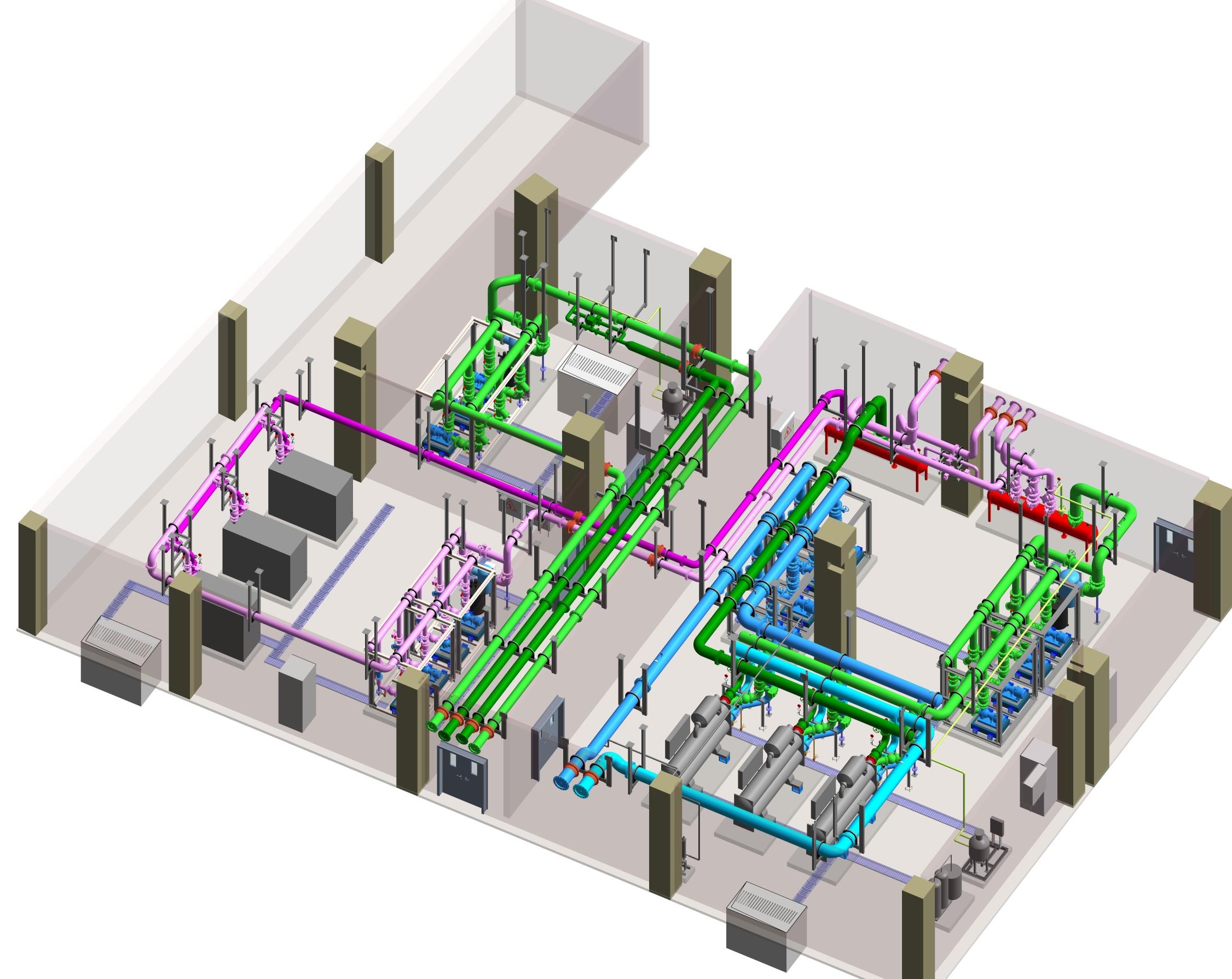

                                                                                機房整體BIM模型深化圖


                                                                                              局部模型以及現場對比圖
