深圳地鐵12號線洲石路站制冷機房

2021-07-27     來源:西安易筑機電工業化科技有限公司

深圳地鐵12號線洲石路站制冷機房

項目簡介：本站位于洲石路與鐘黃路之間、沿著前進二路方向南北布置，為深圳市軌道交通12號線的第21座車站；制冷機房位于地下一層，建筑面積220㎡，機房整體采用分段裝配式安裝。

  本項目利用BIM技術，精細打磨BIM模型，多次開展裝配式機房方案討論，優化施工方案，確保每一個預制件的排布合理，數據準確無誤，以“搭積木”的方式，順利的完成裝配式機房安裝。與傳統機房現場加工相比，裝配式機房的安裝更整潔、安全性高、工藝標準統一，具有不可比擬的高顏值、高效率、高質量?jī)?yōu)勢。

主要設備：螺桿式冷水機組2臺（冷卻水量179m3/h、冷凍水量109m3/h）、冷凍循環泵2臺（Q=115m3/h，H=23m）、冷卻循環泵2臺（Q=188m3/h，H=24m）、反沖洗水處理器2臺（N=1.0kw）、在線清洗裝置2套、分集水器各1臺、水閥門212余組、不銹鋼螺栓及鍍鋅螺栓共計2850余套、預制加工管道（DN80~DN300）總長240余米。

項目圖片：



        易筑機電在深圳地鐵12號線洲石路站裝配式制冷機房安裝取得突破性成功

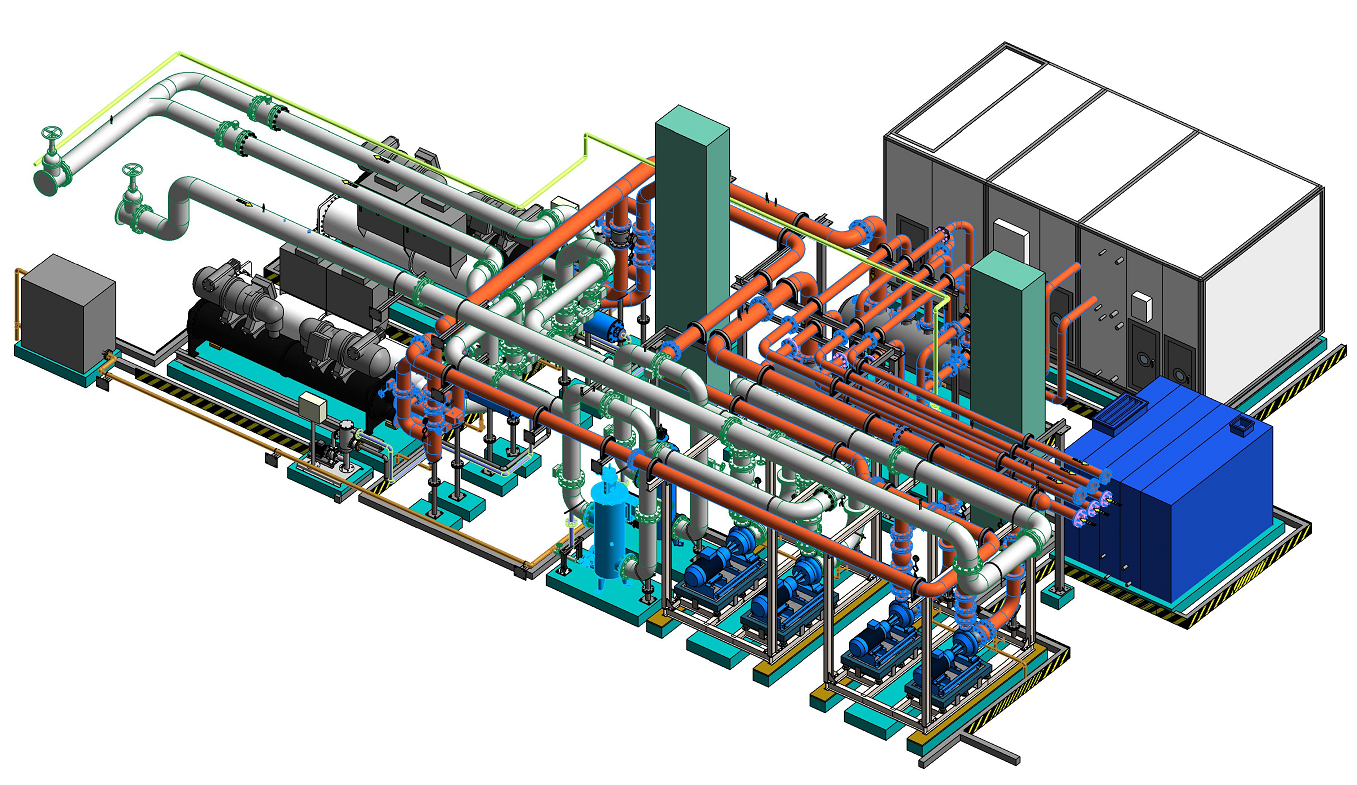

                                    洲石路站整體優化BIM模型


                                                洲石路站裝配式管段進場

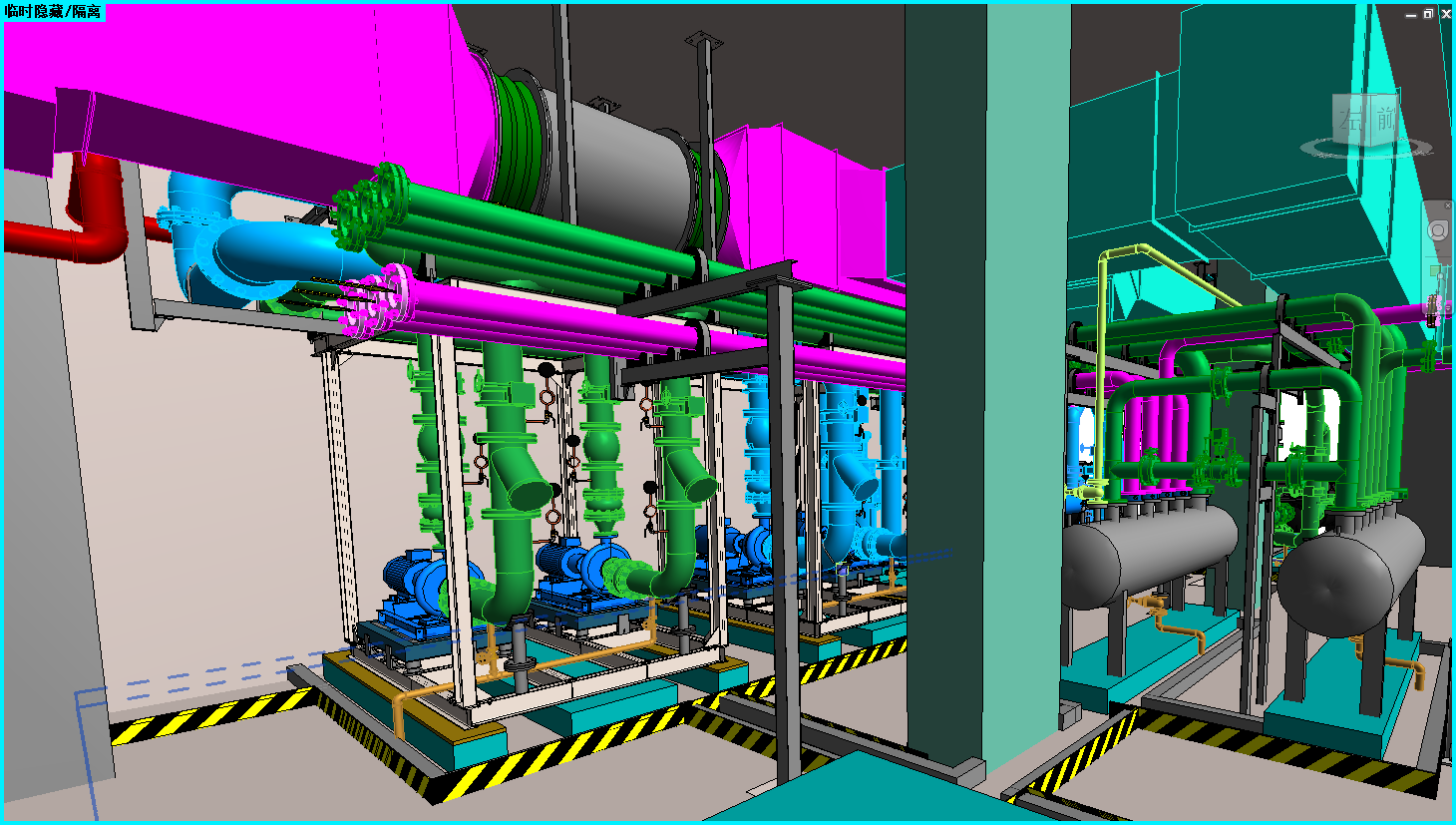

                                          局部模型與現場對比圖
