成都地鐵五號線2標段（大豐站）順利交付

2019-04-11     來源:西安易筑機電工業化科技有限公司

本項目位于成都市地鐵5號線大豐站，項目主體建筑面積10944.04平方米，車站全長260米，其中冷水機房位于站廳層A端，面積為483平方米，機房?jī)?nèi)設計為8臺設備，分別有2臺冷水機組、2臺冷凍水泵、2臺冷卻水泵、2臺全程綜合水處理器，總共8臺設備，管道工程量258米，最大管徑為DN250，DN80以上為無縫鋼管，DN80以下（含DN80）為鍍鋅鋼管。

【BIM深化方案】

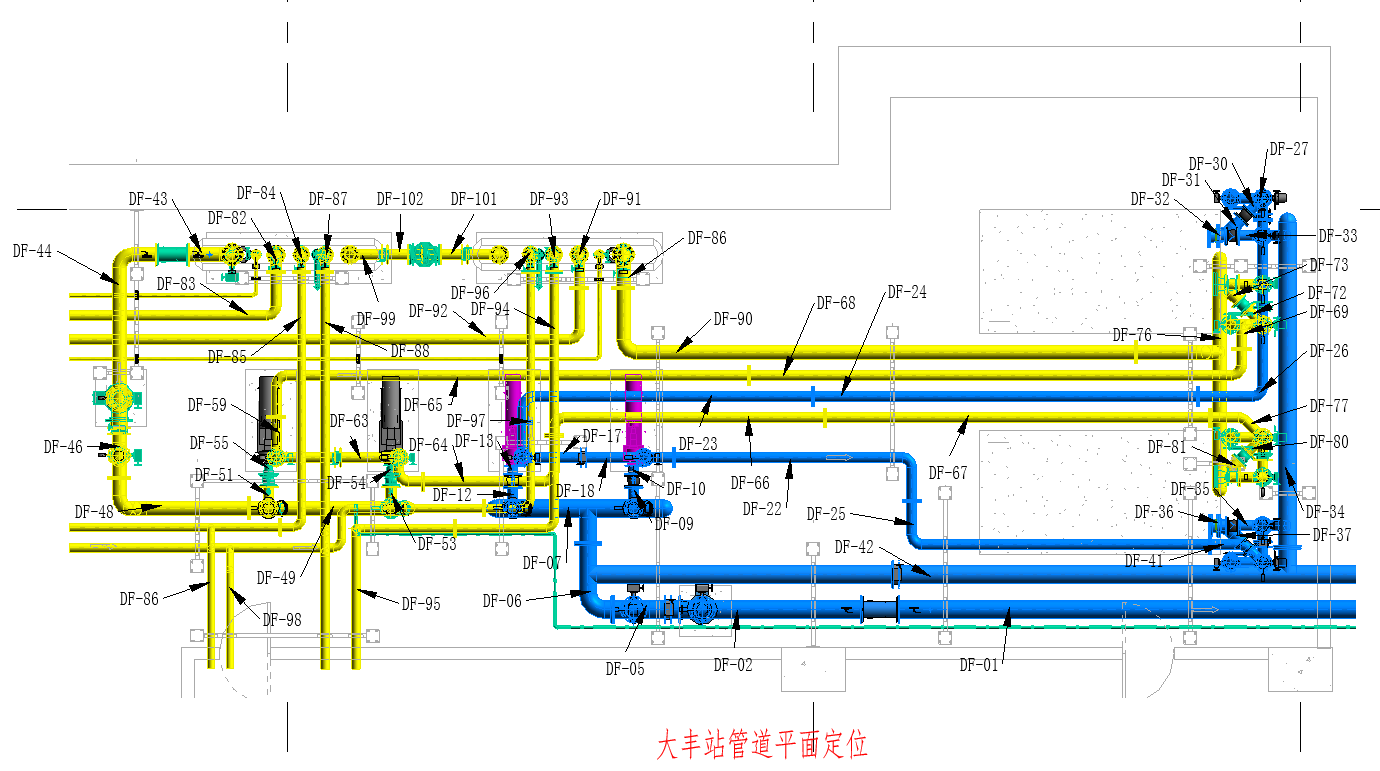

【裝配圖---管道平面定位圖】

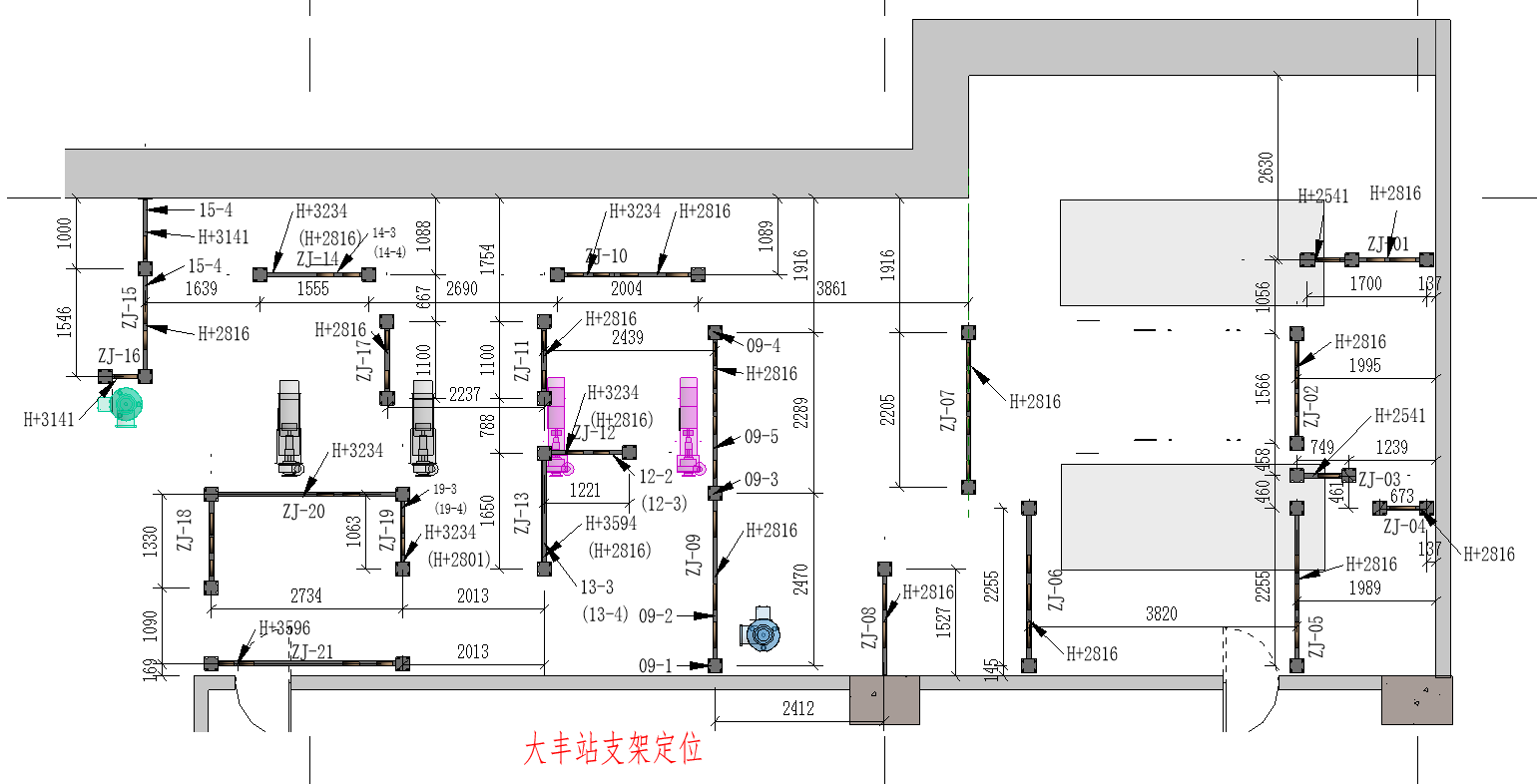

【裝配圖---支吊架平面定位圖】

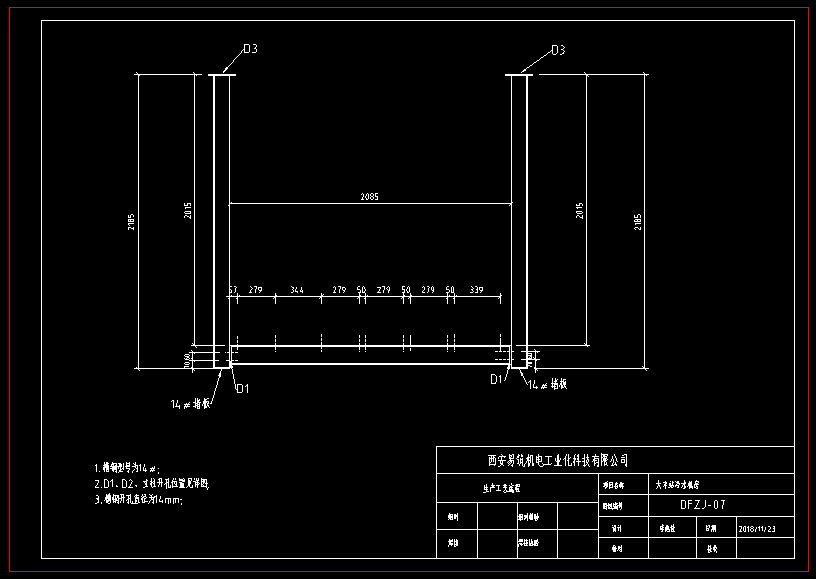

【預制加工圖】

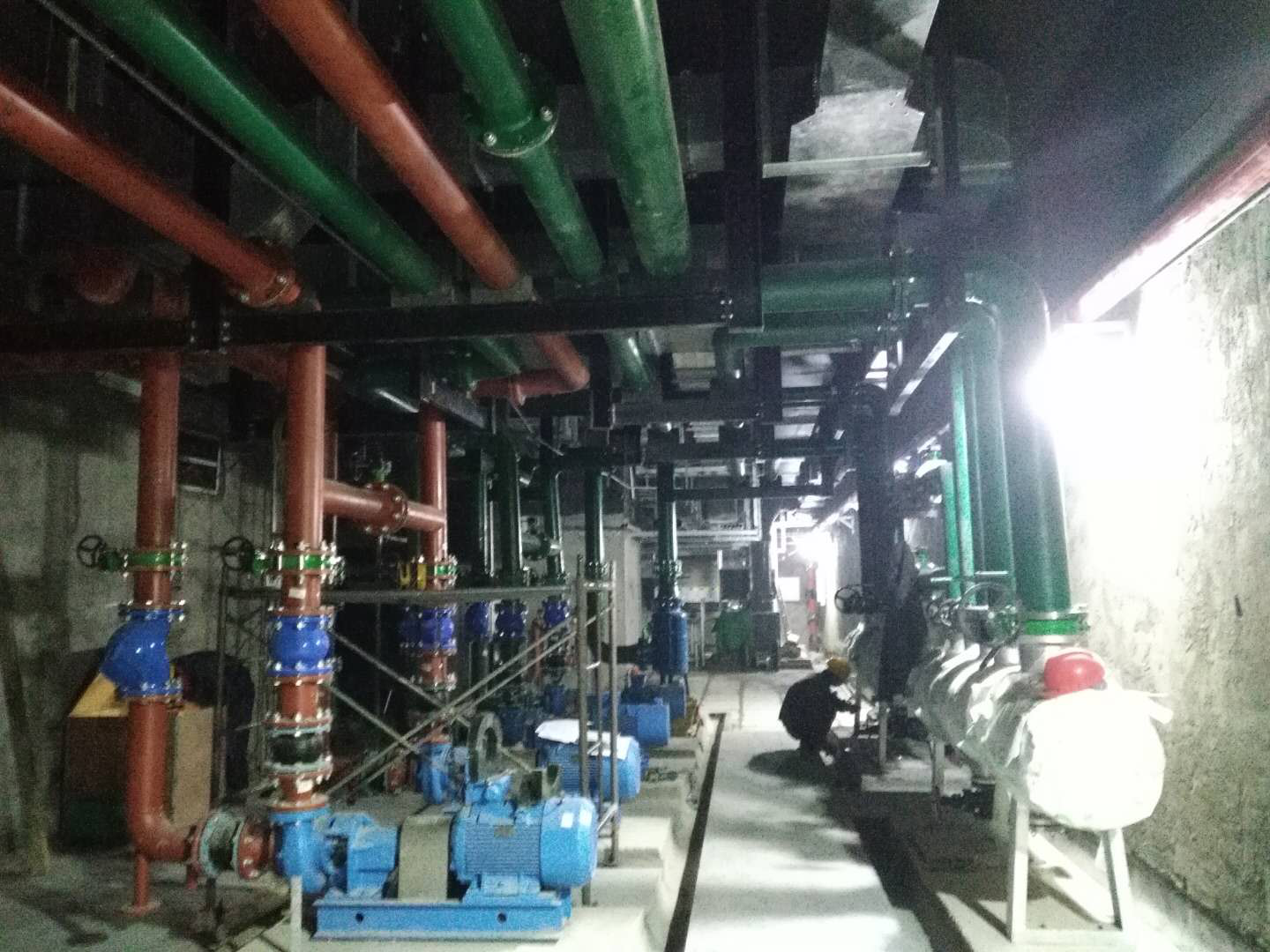

【現場裝配】

【現場裝配】
