關于橋架的小知識你知道嗎？

2021-06-28     來源:西安易筑機電工業化科技有限公司


由槽式、托盤式或梯級式的直線段、彎通、三通、四通組件以及托（臂式支架）、吊架等構成具有密接支撐電纜的剛性結構系統稱為電纜橋架（簡稱橋架）。

建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理。安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

一、分類

1.梯級式電纜橋架

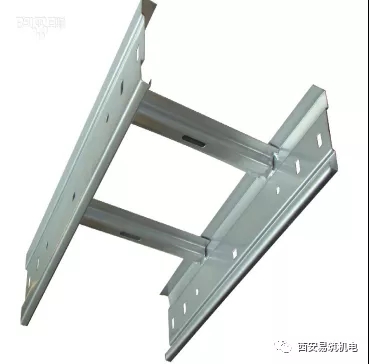

CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。它適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。



2.托盤式電纜橋架

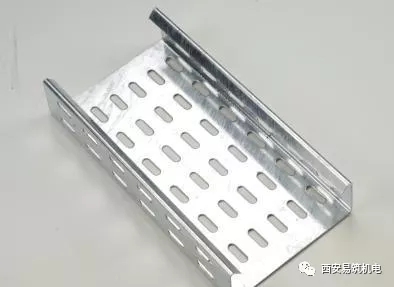

托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它既適用于動力電纜的安裝，也適合于控制電纜的敷設。




3.槽式電纜橋架


槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。


二、電纜橋架型式及品種的選擇

1、需屏蔽電器干擾的電纜網路或有防護外部（如：有腐蝕液體，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）。

2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

三、電纜橋架的安裝

1、電纜橋架安裝時應做到安裝牢固，橫平豎直，2.1電纜橋架安裝時應做到安裝牢固，橫平豎直，沿電纜橋架水平走向的支吊架左右偏差應不大于10mm.其高低偏差不大于5mm。

2、電纜橋架與工藝管道共架安裝時，電纜橋架應布置在管架的一側,當有易燃?xì)怏w管道時,電纜橋架應設置在危險程度較低的供電一側。

3、電纜橋架不宜與下列管道平行戴設，當無法避充時，電纜橋架的位置應符合下列規定，或采取相應防護措施。

（1）電纜橋架應在具有腐蝕性液體管道上方。

（2）電纜橋架應在熱力曾道下方。

（3）易燃易爆氣體比空氣重時，電纜橋架應在管道上方。

（4）易燃易爆氣體比空氣輕時，電纜橋架應在管道下方。

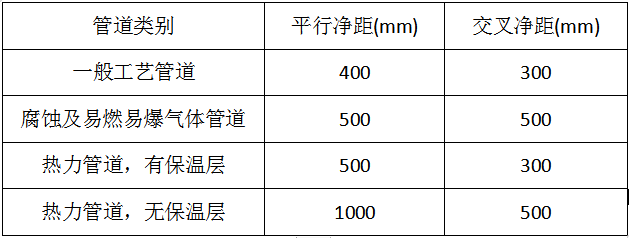

4、電纜橋架與管道之間最小間隙滿足下表要求。



5、電纜橋架穿墻安裝時，應根據環境條件采用密封裝置，電纜橋架由室內穿墻至室外時，在墻的外側應采取防雨措施。

6、金屬梯架、托盤或槽盒本體之間的連接應牢固可靠，與保護導體的連接應符合下列規定：

 （1）梯架、托盤和槽盒全長不大于30m時，不應少于2處與保護導體可靠連接；全長大于30m時，每隔20m-30m應添加一個連接點，起始段和終點端均應可靠接地。

（2）非鍍鋅梯架、托盤和槽盒本體之間連接板的兩端應跨接保護聯結導體，保護聯結導體的截面積應符合設計要求。

 （3）鍍鋅梯架、托盤和槽盒本體之間不跨接保護聯結導體時，連接板每端不應少于2個有放松螺帽或防松墊圈的連接固定螺栓。

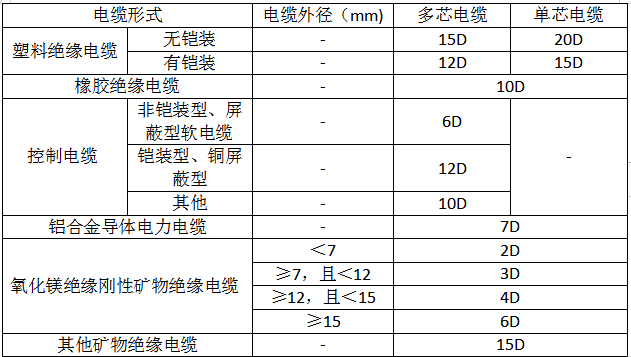

7、電纜梯架、托盤和槽盒轉彎、分支處宜采用專用連接配件，其彎曲半徑不應小于梯架、托盤和槽盒內電纜最小允許彎曲半徑，電纜最小允許彎曲半徑應符合下表規定。
