基于BIM的管綜優化細則

2021-03-22 來源:西安易筑機電工業化科技有限公司

隨著BIM技術的普及，其在機電管線綜合技術應用方面的優勢比較突出。機電工程施工中，許多工程的設計圖紙由于諸多原因，設計深度往往滿足不了施工的需要，此時，可以利用該技術很方便的進行深化設計，再根據建筑專業要求及凈高要求將綜合模型導入相關軟件進行機電專業和建筑、機構專業的碰撞檢查，根據碰撞結果對管線進行調整，避讓建筑結構。下面，僅從機電專業的管線排布方案的優化調整進行介紹。
機電管線綜合排布的部位管線綜合策劃的重點是屋面、樓層走廊吊頂和地下室。設備機房（給水、消防泵房、空調機房、變配電室、換熱站）、給排水管道井、管廊、吊頂內、衛生間、設備層、強電井、弱電井、空調井等部位重點進行排布策劃。走廊吊頂內部是管線布置最集中的位置，對樓層走廊吊頂內管線的綜合布置不但要合理確定各專業管線的標高、位置，使各專業管線具有合理的空間，同時還應對各專業的施工順序予以確定，從而使各專業工序交叉施工具有合理的時間。

一、給排水專業

1.管線要盡量少設置彎頭。

2.給水管線在上，排水管線在下。保溫管道在上，不保溫管道在下，小口徑管路應盡量支撐在大口徑管路上方或吊掛在大管路下面。

3.給水引入管與排水排出管的水平距離不得小于1m。室內給水與排水管道平行敷設時，兩管之間的最小凈間距不得小于0.5m；交叉鋪設時，垂直凈距不得小于0.5m。給水管應鋪設4.在排水管上面，若給水管必須鋪設在排水管下方時，給水管應加套管，其長度不得小于排水管徑的3倍。

5.噴淋管盡量選在下方安裝，與吊頂間距保持至少100mm。

6.給水PP-R管道與其他金屬管道平行敷設時，應有一定保護距離，凈距離不宜小于100mm，且PP-R管宜在金屬管道內側。

7.管線外壁之間的最小距離不宜小于100mm，管線閥門不宜并列安裝，應錯開位置，若需并列安裝，凈距不宜小于200mm

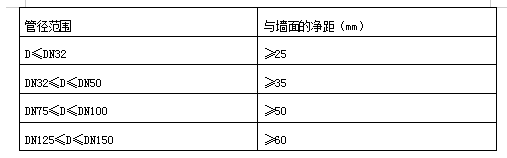

8.水管與墻（或柱）的間距，見下表:

二、暖通專業

1.風管和較大的母線橋架，一般安裝在最上方；風管與橋架之間的距離要≧100mm。

2.對于管道的外壁、法蘭邊緣及絕熱層外壁等管路最突出的部位，距墻壁或柱邊的凈距應≥100mm。

3.通常風管頂部距離梁底50-100mm的間距。

4.冷凝水應考慮坡度，吊頂?shù)膶嶋H安裝高度通常由冷凝水的最低點決定。

5.如遇到空間不足的管廊，可與設計師溝通，斷面尺寸改扁，便于提高標高。

6.暖通的風管較多時，一般情況下，排煙管應高于其他風管；大風管應高于小風管。兩個風7.管如果只是在局部交叉，可以安裝在同一標高，交叉的位置小風管繞大風管。

8.空調水平干管應高于風機盤管。

9.冷凝水應考慮坡度，吊頂?shù)膶嶋H安裝高度通常由冷凝水的最低點決定。

10.優化過程中，風管和水管的轉彎半徑要合理使用，避免空間浪費和后期無法加工制作的問題。

三、電氣專業

1.電纜線槽、橋架宜高出地面2.2m以上；線槽和橋架頂部距頂棚或其它障礙物不宜小于 0.3m。

2.在吊頂內設置時，槽蓋開啟面應保持80mm的垂直凈空（即頂部最小得與梁保證80mm間距），與其他專業之間的距離最好保持在≥100mm。

3.兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m，橋架距墻壁或柱邊凈距≥100mm。

4.電纜橋架內側的彎曲半徑不應小于0.3m。

5.通信橋架距離其他橋架水平間距至少300mm，垂直距離至少300mm，防止其它橋磁場干擾。

6.橋架上下翻時要放緩坡（即最好不要垂直上下翻），橋架與其他管道平行間距≥100mm。

7.強電橋架要靠近配電間的位置安裝，如果強電橋架與弱電橋架上下安裝時，優先考慮強電橋架放在上方。

總結如下:①管線綜合應以暖通專業為主，水電專業為輔，因為暖通的風管最大。水暖電如果出現打架、互不相讓時，由項目經理進行協調。最后由專人進行匯總，繪制最終的管線綜合圖紙。②暖通的風管如果不止一根，一般來說，排煙管宜高于其他風管；大風管宜高于小風管。兩個風管如果只是在局部交叉，可以安裝在同一標高，交叉的位置小風管繞大風管。③水管方面，有壓管繞無壓管?？照{水平干管宜高于風機盤管。④冷凝水應考慮坡度，吊頂?shù)膶嶋H安裝高度通常由冷凝水的最低點決定。⑤電氣專業橋架安裝比較自由，可以見縫插針，建議先把空調、給排水的管道安排好，再考慮橋架的空間。橋架不宜安裝在水管的正下方。⑥給排水的管道較多，有條件的情況下建議其單獨占一段水平空間，不與空調管道并行。但是高度緊張時這樣的想法是很難實現的。實在安排不下時，讓個別水管穿梁。如果穿梁都無法解決吊頂?shù)膯栴}，那只好改系統了，比如水管全改成豎向系統，不走水平管。⑦從走道進入房間的新風支管如果與梁或者其他管道打架，可以改用軟風管，自由彎曲，繞開障礙物。⑧走道吊頂里不能全部擺滿，要留出一定的操作空間，便于以后檢修。⑨復雜的工程，圖紙是畫不清楚的，要靠施工單位在現場做綜合。⑩公共走道內考慮到安裝空間小橋架、母線、噴淋在最上面，風管、水管在下面，遇見打架，電管和水管讓通風管，電管讓水管。
