關于支吊架設計和安裝的那些事

2020-05-19     來源:西安易筑機電工業化科技有限公司

導讀:

 在管道安裝時，一定要按其安裝要求進行安裝，如果安裝出來的支、吊架不符合驗收規范要求將會導致返工、浪費材料等現象。為了避免這種情況發生，大家快來跟著小編一起來看看今天的文章吧！


一、管道支、吊架安裝要求

1、管道支、吊架的型式、位置、標高必須符合設計或05R417“室內管道支吊架“等技術標準的要求。


2、管道支、吊架如果固定在建筑結構上，不能影響結構的安全。

3、合理間距：管道支、吊架除承載管道重量外，還承載管道內水重和保溫材料重量。

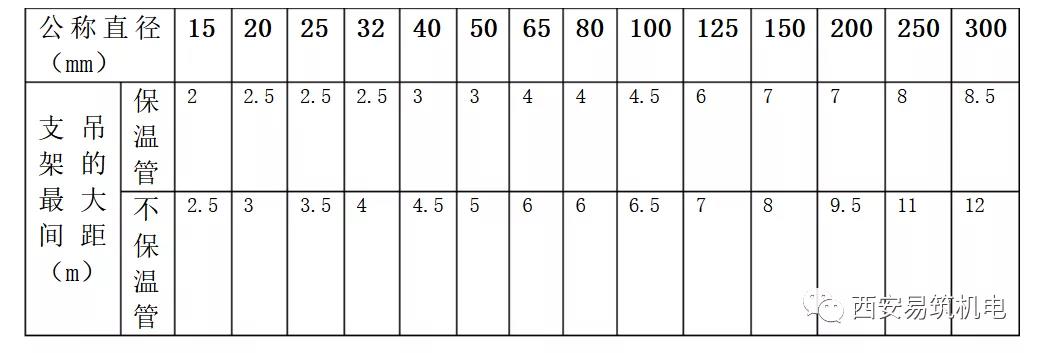

鋼管管道最大支吊架間距:



二、管道支、吊架安裝型式

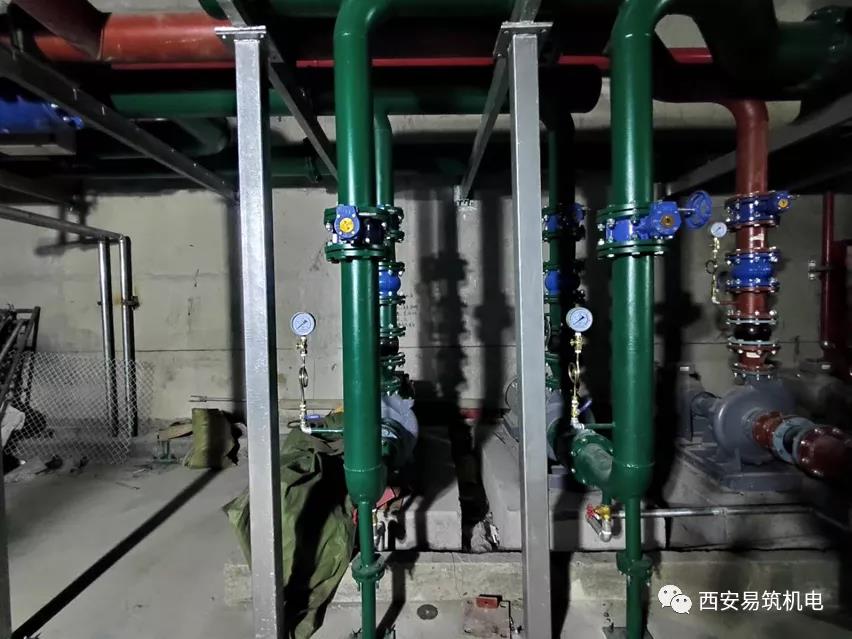

1、承重防晃管架




（1）機房?jī)?nèi)設備在開機和停機過程中，水管內水的流動和設備振動會引起對連接管道劇烈晃動。在機房?jī)?nèi)總、干管需承受設備運行時的晃動，管架應采用吊架或落地式承重防晃管架。

（2）水平支管采用單桿吊架時，在管道起始點、閥門、彎頭和長度每隔15m處也應采用承重防晃管架。

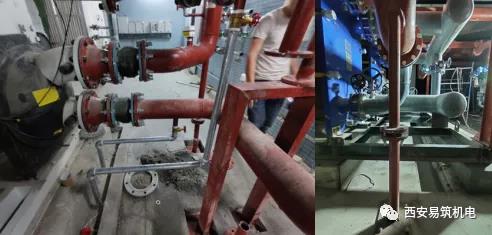

2、減振管架





  主機、水泵等設備是空調水系統主要噪音源，為防止噪音和振動通過管道傳遞，與設備連接的管道須采用彈簧或橡膠減振管架。


3、滑動支架

（1）熱膨脹或冷收縮引起位移的管道，須設置滑動支架。

（2）活動支架不應妨礙管道的熱移位。管道在支架橫梁或支架滑動時，支架或支座不應出現水平偏斜，倒塌或卡住管道。

（3）有熱移位的管道，其活動支架應安裝在位移的相反方向，具體位置可按設計要求或采取位移之半偏斜安裝。

4、導向支架

（1）豎井內的立管須每隔2~3層設置一個反向?qū)蛑Ъ?，使支架與管道接觸緊密。

（2）導向支架的滑動面應潔凈平整，不得有歪斜和卡澀現象。

三、管道支、吊架安裝要點

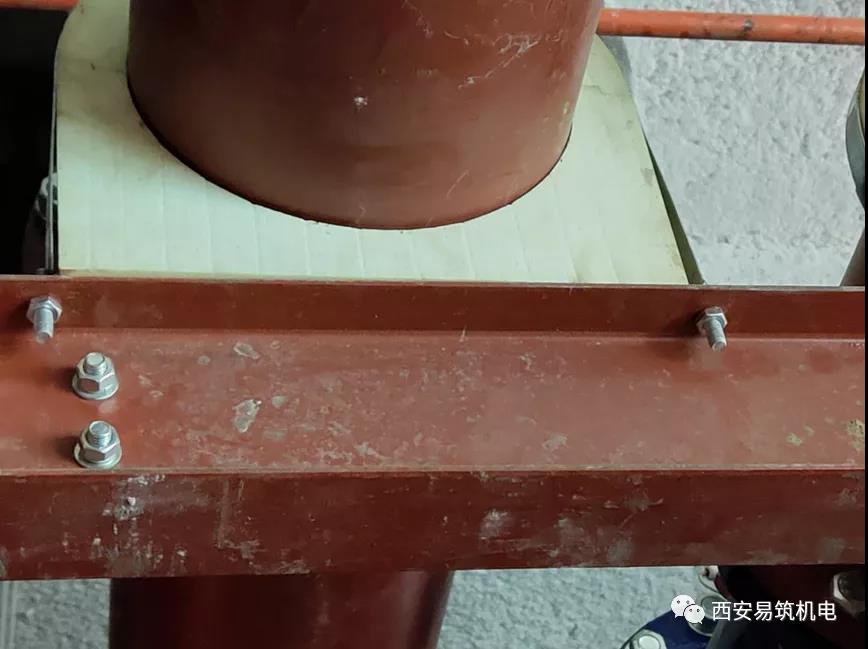

1、保溫管道與支、吊架之間應設置絕熱襯墊，防止管道冷量（或熱量）通過支、吊架傳遞，造成冷量（或熱量）損失。


2、絕熱襯墊必須能承載管道重量，同時滿足消防要求采用不燃、難燃的絕熱材料，一般采用經防腐處理的木襯墊。


3、絕熱襯墊厚度必須≥保溫材料厚度，寬度＞支吊架支承面寬度。


4、管道與設備連接，與其連接的管道應設置獨立支、吊架，防止管道重量附加在設備上，損毀設備。


5、支、吊架應與管道接觸緊密，安裝應平穩牢固。



 以上就是關于管道支、吊架安裝的一些要求，相信今天通過本文大家都能有所收獲，對于管道支、吊架安裝要求也會有更多的了解。
