Revit 管道的標注技巧

2021-03-02     來源:西安易筑機電工業化科技有限公司

     首先我們一起來了解一下如何創建管道標注，revit中常用的有3種方法：創建管道的同時標記、按類別標記和全部標記。


創建管道標

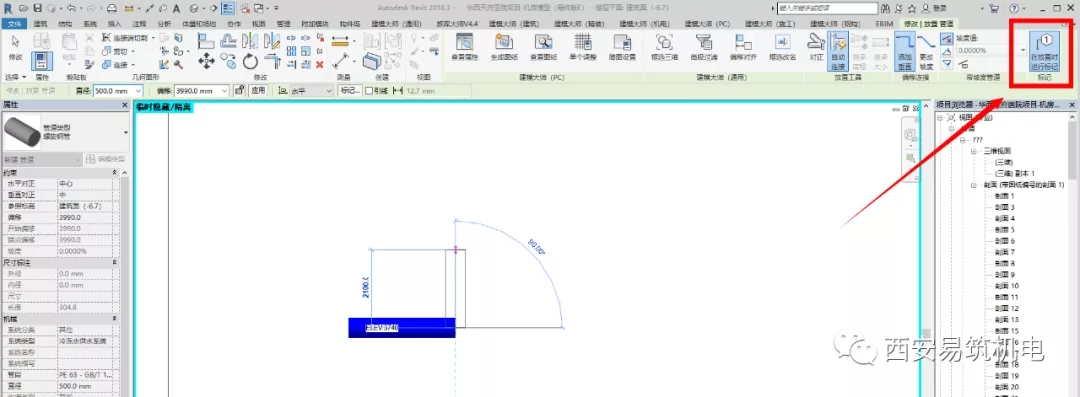

     1.創建管道的同時標記    在創建管道的同時，我們可以在“修改”頁簽的最后找到“在放置時進行標記”功能。

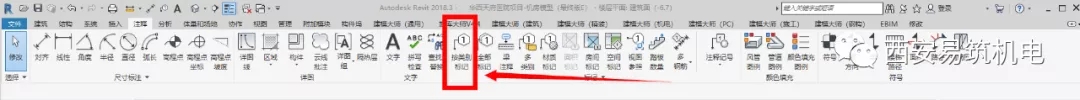

     2.按類別標記   在“注釋”>“標記”>找到“按類別標記”功能，點選需要標注的管道即可。

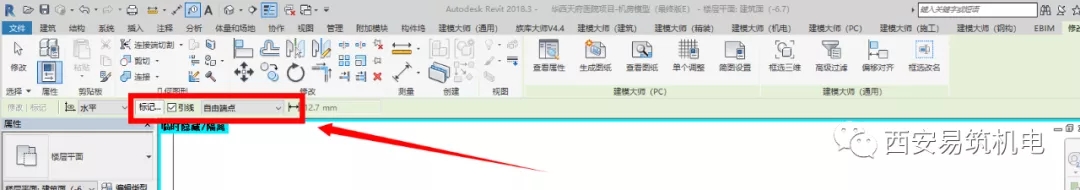

     在創建時，還可以選擇是否顯示引線，以及引線端點是否可以自由點選。

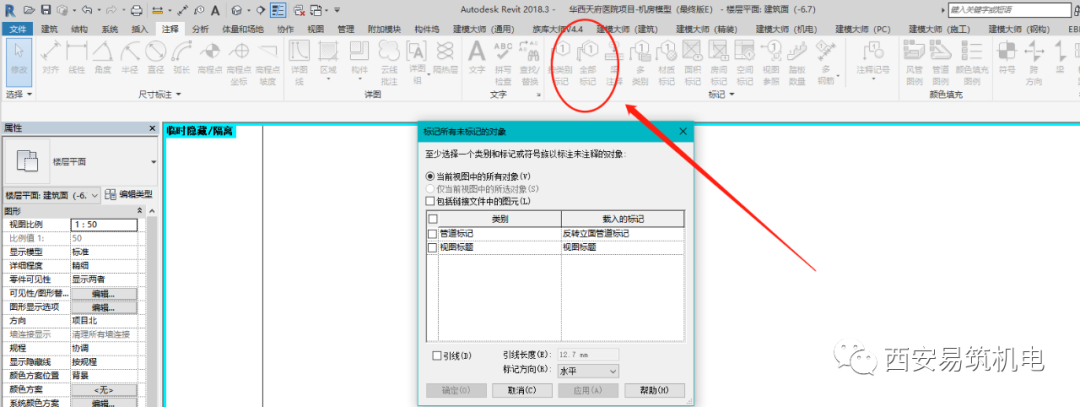

      3.全部標記   在“標記”功能面板下同樣可以看到“全部標記”功能，不僅可以標記管道，還可將當前視圖中的所有圖元都進行自動標記。



    但到最后，此種標記的效果往往非常不理想，刪除無用標記的時間可能比手動去標記更長，所以不太推薦這種方式。


修改標注設置

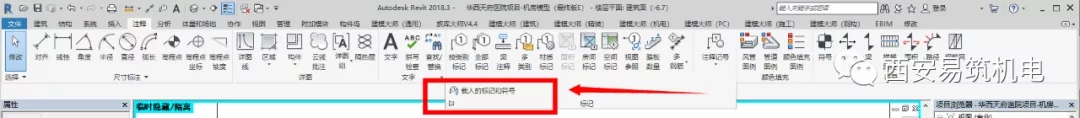

    點擊“注釋>標記”功能面板下的三角箭頭，我們可以看到“載入的標記和符號”功能。

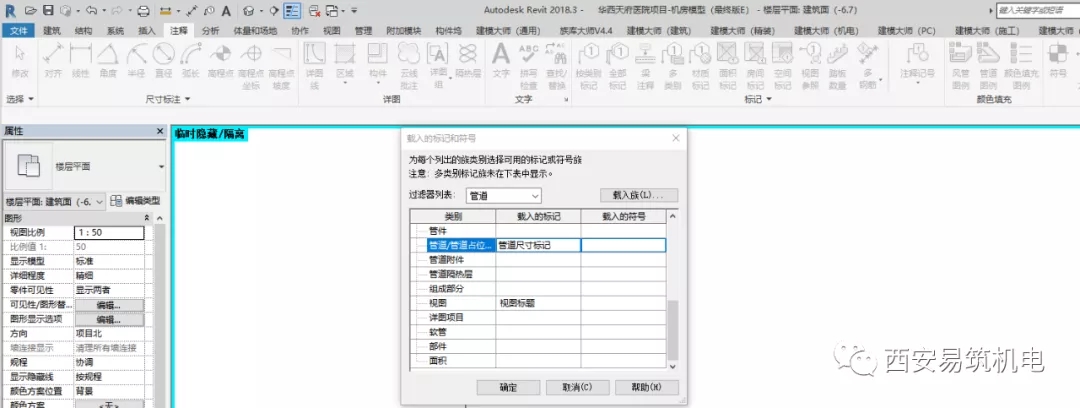

    打開面板以后，找到“管道/管道占位符”，我們就可以下拉設置管道標注的族類型了，如果沒有我們需要的族，還可以自行載入族。



文字注釋

   打開面板以后，找到“管道/管道占位符”，我們就可以下拉設置管道標注的族類型了，如果沒有我們需要的族，還可以自行載入族。

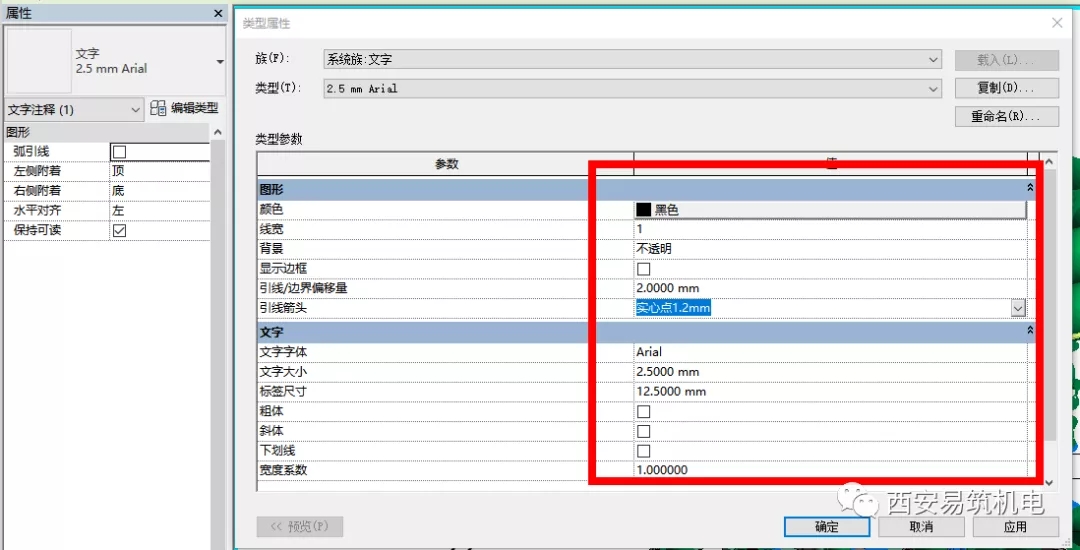

    還可以在文字注釋>編輯類型中修改文字的字體及大小，引線的偏移量及引線箭頭的形式。

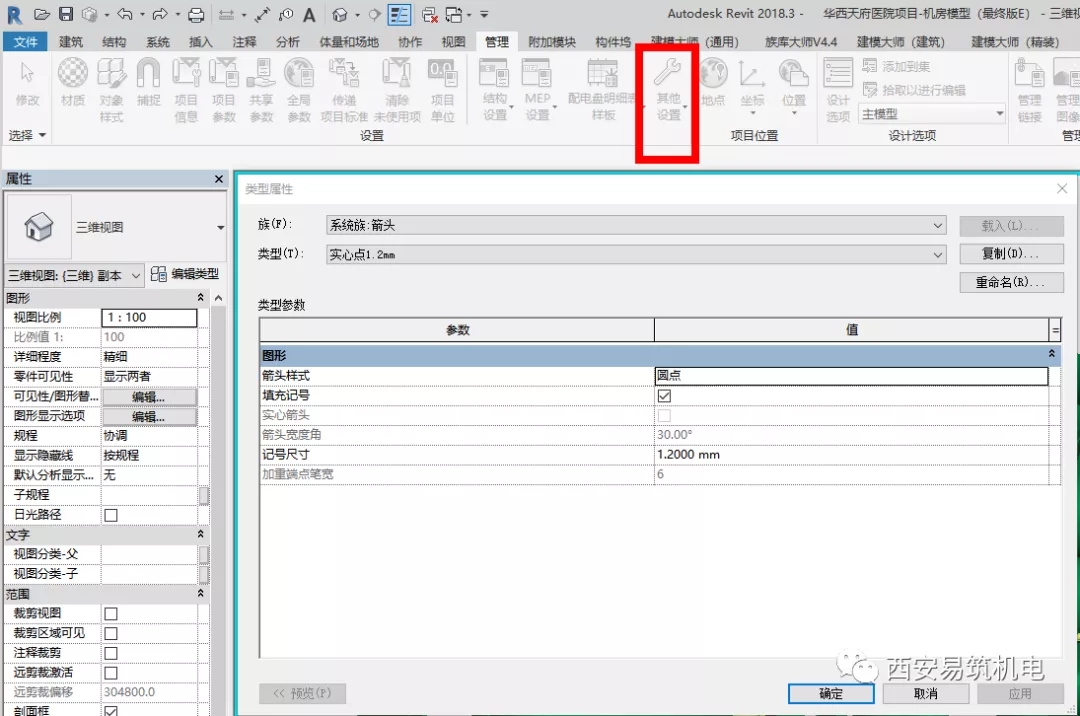

   ★修改引線箭頭的小技巧：   點擊管理>其他設置>箭頭   這樣我們?cè)诳刂泼姘逯芯涂梢詫?duì)各類引線箭頭的尺寸大小進行修改。
