這篇關于風管的基礎知識一定要閱讀完

2021-06-25 來源:西安易筑機電工業化科技有限公司

通風與空調工程施工中的風管是我們生活中常見的機電產品。風管是用于空氣輸送和分布的管道，常用于送風、排煙、除塵系統等。風管可按截面形狀和材質分類，按截面形狀，風管可分為圓形風管、矩形風管、扁圓風管等多種，其中圓形風管阻力最小但高度尺寸最大，制作復雜。所以應用以矩形風管為主。按材質，風管可分為金屬風管、復合風管等。我們今天就制作加工的角度來學習JGJ141-2004《通風管道技術規程》規范。

風管系統按其工作壓力(P)劃分為以下三個類別：

1 低壓系統 P≤500Pa

2 中壓系統 500 Pa＜P≤1500Pa

3 高壓系統 p＞1500Pa

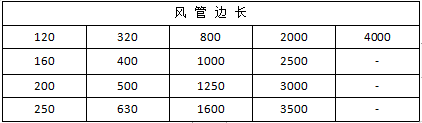

金屬風管宜以外邊長（或外徑）為標注尺寸；非金屬矩形風管以內邊長(或內徑)為標注尺寸。矩形風管邊長常用規格應符合下表規定, 其長邊與短邊之比不宜大于4:1。

壓力等級決定了鍍鋅鋼板的厚度

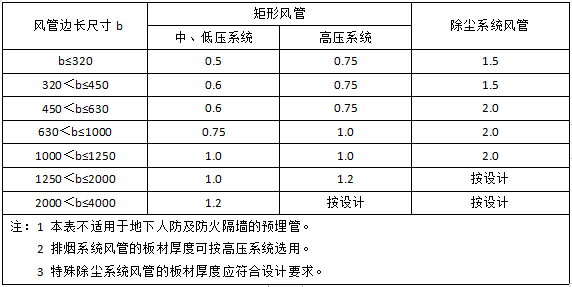

矩形風管及其配件的板材厚度不應小于下表的規定。

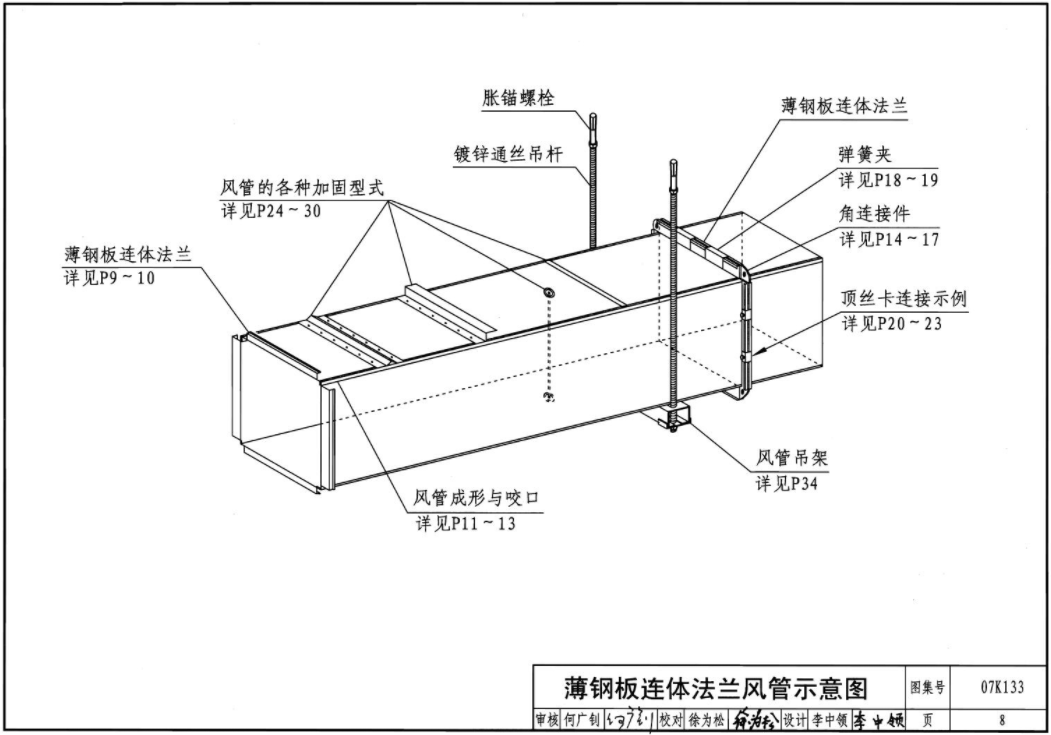

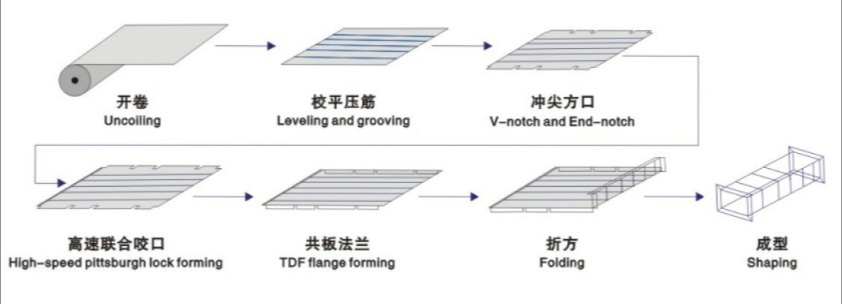

金屬風管加工流程：

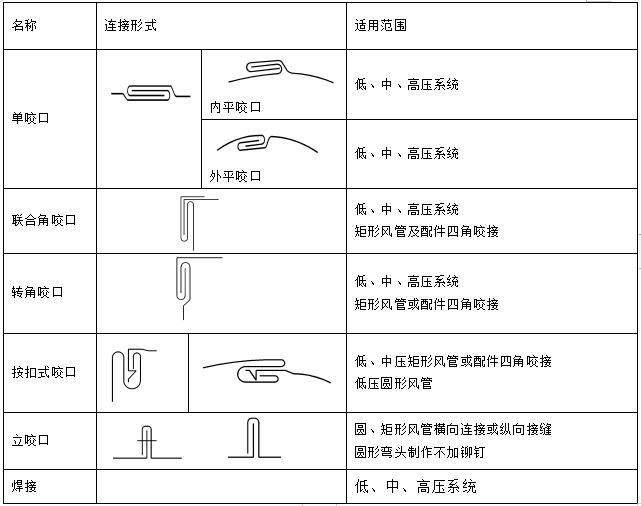

金屬風管板材連接形式：

其中成型后風管多采用聯合角咬口，下面是幾種三通的咬口的方式：

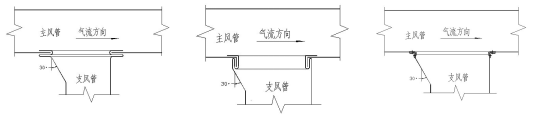

支風管與主風管連接方式

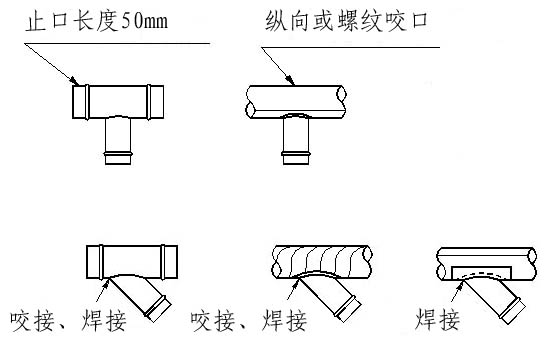

圓形三通連接形式

二、風管配件

矩形風管的彎管、三通、異徑管及來回彎管等配件所用材料厚度、連接方法及制作要求應符合風管制作的相應規定。

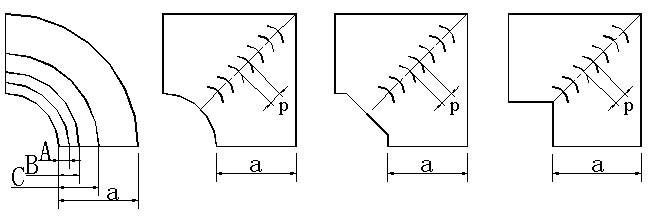

形彎管按圖3.10.2-1所示分內外同心弧型、內弧外直角型、內斜線外直角型及內外直角型，其制作應符合下列要求：

1 矩形彎管宜采用內外同心弧型。彎管曲率半徑宜為一個平面邊長，圓弧應均勻。

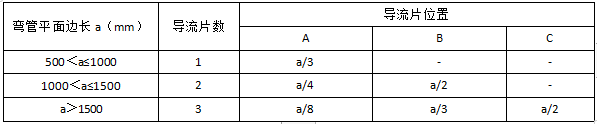

2 矩形內外弧型彎管平面邊長大于500mm，且內弧半徑與彎管平面邊長之比（r/a）小于或等于0.25時應設置導流片。導流片弧度應與彎管弧度相等，迎風邊緣應光滑，片數及設置位置應按表3.10.2-1及表3.10.2-2的規定。
