如何在Revit中給設備設置維護檢修空間

2021-03-01     來源:西安易筑機電工業化科技有限公司

   在機電設備安裝過程中，大多數設備都要預留檢修維護空間，以便后期運維過程中的維護和檢修，接下來給大家介紹一下，如何在Revit模型中給設備設置檢修空間的方法。

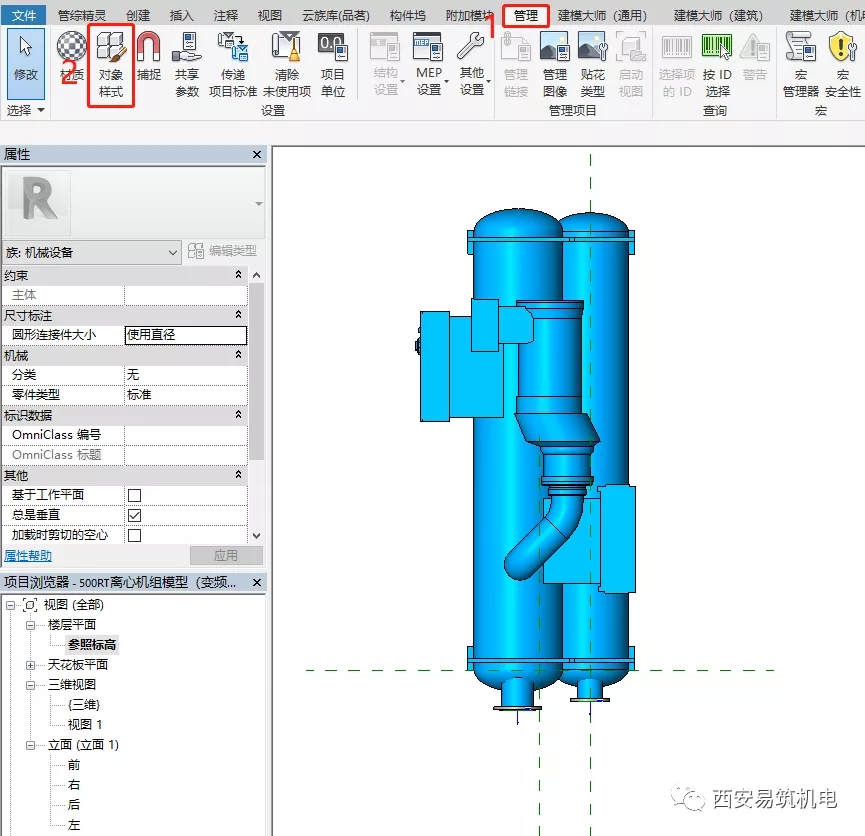

1. 點擊“管理”選項卡下的“對象樣式”。

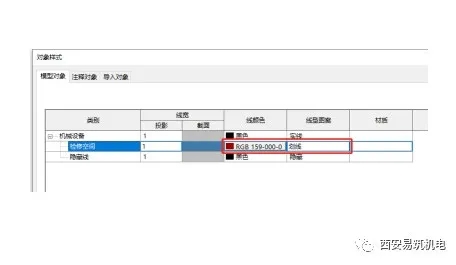

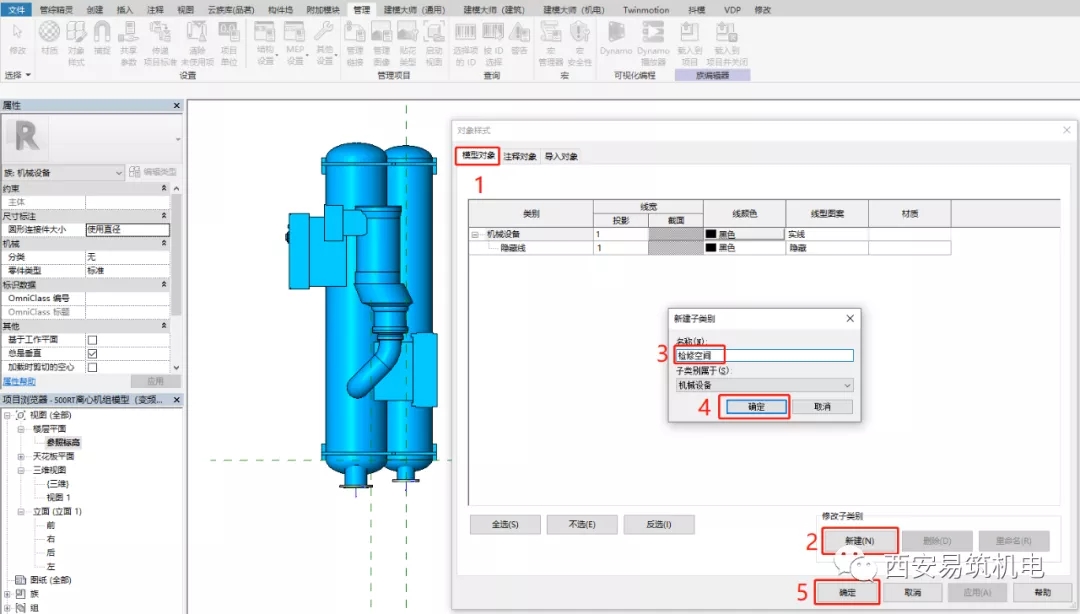

2.在彈出的對象樣式對話框點擊“修改子類別”下的“新建”命令，新建“檢修空間”子類別名稱，設置“檢修空間”子類別的線顏色及線型圖案。

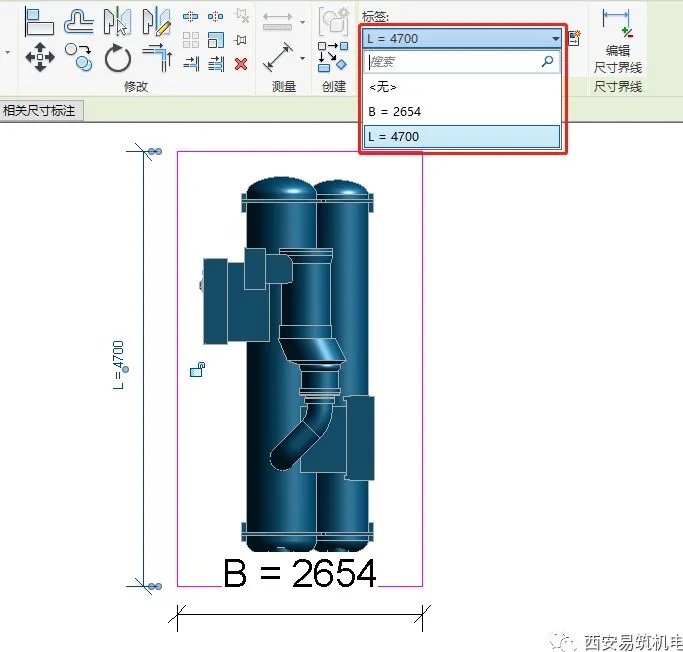

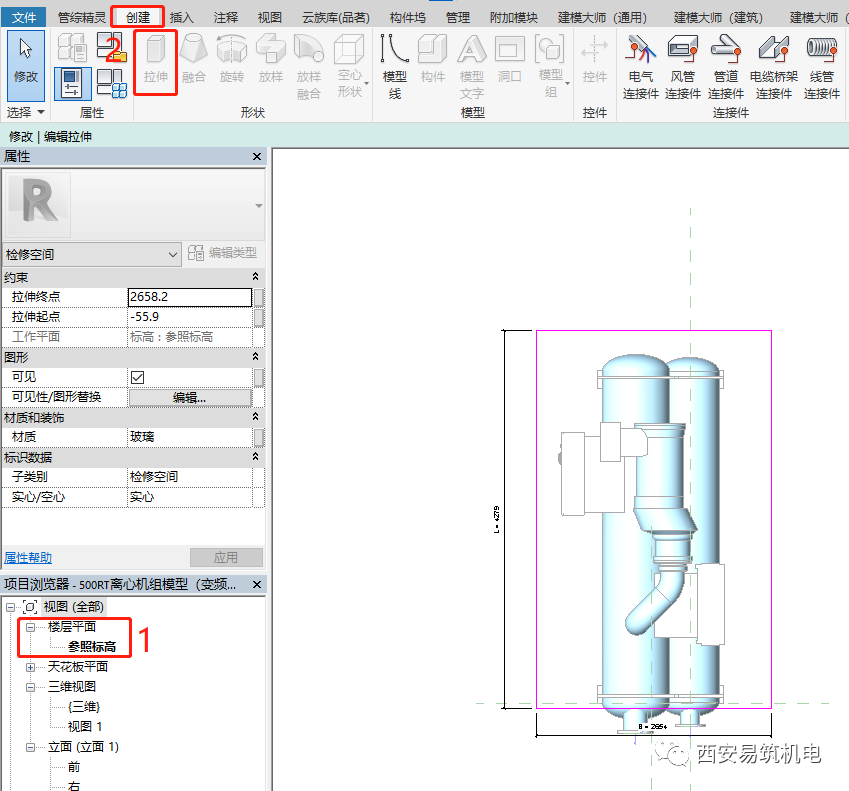

3.打開樓層平面視圖下的“參照標高”點擊“創建”選項卡下的“拉伸”命令創建一個檢修空間實體。對檢修空間實體大小進行尺寸標注，并為該尺寸添加參數。

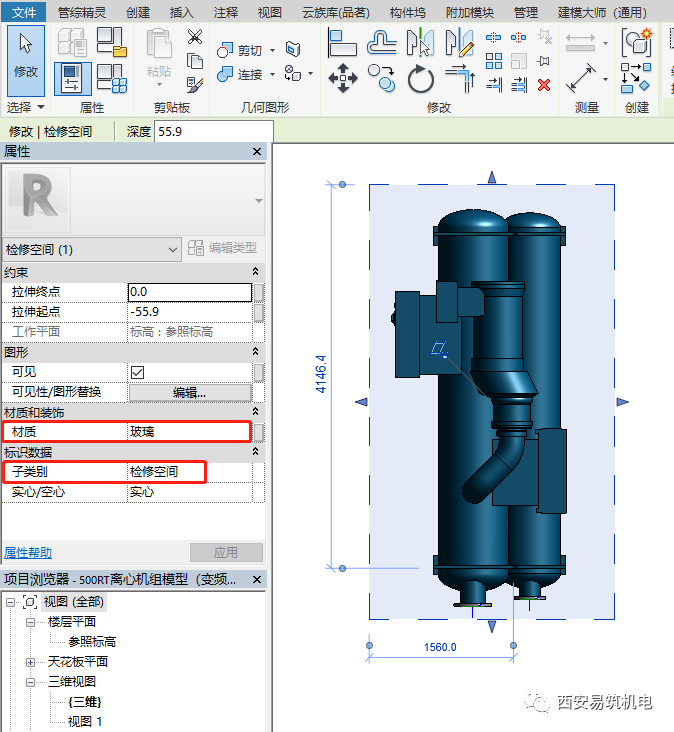

4.選擇該實體，在屬性欄把“子類別”改為“檢修空間”，為方便在模型中查看設備，把該實體材質設置為透明材質。

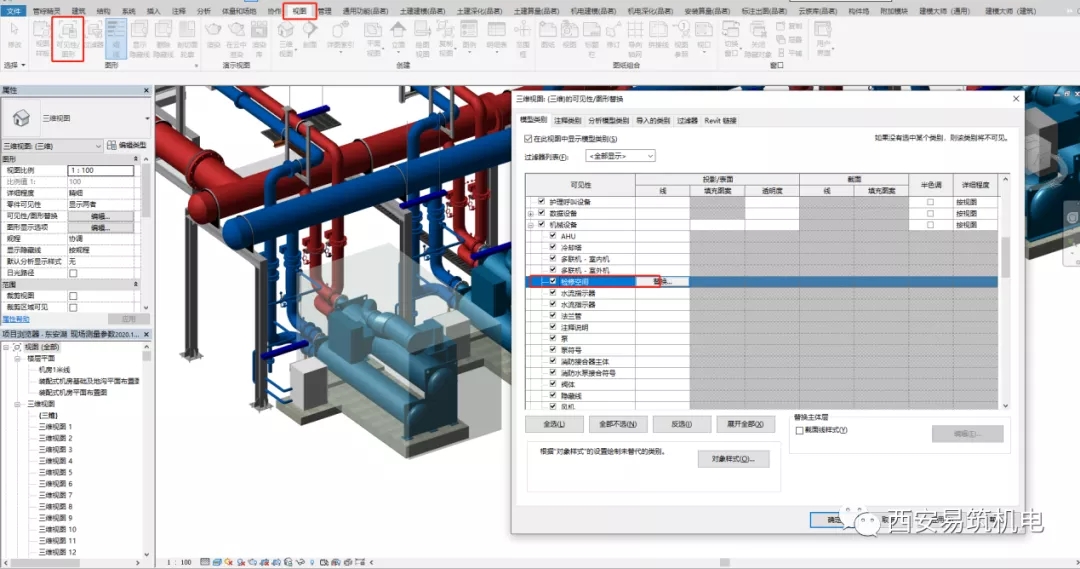

5.把設備族載入到項目中，用戶便可以看到檢修空間的實體形狀。如果不想看到檢修空間的實體形狀，點擊“視圖”選項卡下的“可見性/圖形”（快捷鍵“VV”），取消勾選機械設備類別下的檢修空間即可。取消檢修空間實體形狀，對檢修空間的設置沒有任何影響。
