關于電氣的常識你知多少？不妨來檢驗一下吧？

2021-03-29 來源:西安易筑機電工業化科技有限公司

基本信息：

電氣(electrical，electrical power and equipment)是電能的生產、傳輸、分配、使用和電工裝備制造等學科或工程領域的統稱。是以電能、電氣設備和電氣技術為手段來創造、維持與改善限定空間和環境的一門科學，涵蓋電能的轉換、利用和研究三方面，包括基礎理論、應用技術、設施設備等。

電氣工程(Electrical Engineering，簡稱EE)是現代科技領域中的核心學科之一，更是當今高新技術領域中不可或缺少的關鍵學科。其中電子技術的巨大進步才推動了以計算機網絡為基礎的信息時代的到來，并將改變?nèi)祟惖纳?、工作模式?/span>電氣工程的發展前景同樣很有潛力，使得當今的學生就業比率一直很高。

主要功能：

為了保證一次設備運行的可靠與安全，需要有許多輔助電氣設備為之服務，能夠?qū)崿F(xiàn)某項控制功能的若干個電器組件的組合，稱為控制回路或二次回路。這些設備要有以下功能:

1、自動控制功能: 高壓和大電流開關設備的體積是很大的電氣常見產品，一般都采用操作系統來控制分、合閘，特別是當設備出了故障時，需要開關自動切斷電路，要有一套自動控制的電氣操作設備，對供電設備進行自動控制;

2、保護功能:電氣設備與線路在運行過程中會發生故障，電流(或電壓)會超過設備與線路允許工作的范圍與限度，這就需要一套檢測這些故障信號并對設備和線路進行自動調整(斷開、切換等)的保護設備;

3、監視功能:電是眼睛看不見的，一臺設備是否帶電或斷電，從外表看無法分辨，這就需要設置各種視聽信號，如燈光和音響等，對一次設備進行電氣監視;

4、測量功能:燈光和音響信號只能定性地表明設備的工作狀態(有電或斷電)，如果想定量地知道電氣設備的工作情況，還需要有各種儀表測量設備，測量線路的各種參數，如電壓、電流、頻率和功率的大小等。

在設備操作與監視當中，傳統的操作組件、控制電器、儀表和信號等設備大多可被電腦控制系統及電子組件所取代，但在小型設備和就地局部控制的電路中仍有一定的應用范圍。這也都是電路實現微機自動化控制的基礎。

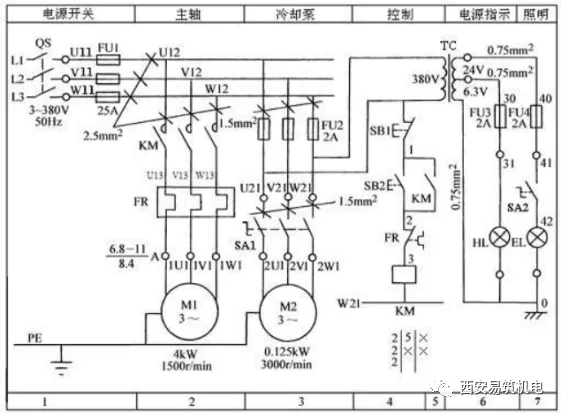

原理圖：

用圖形符號、文字符號、項目代號等表示電路各個電氣元件之間的關系和工作原理的圖稱為電氣原理圖。電氣原理圖結構簡單、層次分明，適用于研究和分析電路工作原理、并可為尋找故障提供幫助，同時也是編制電氣安裝接線圖的依據，因此在設計部門和生產現場得到廣泛應用。

電氣原理圖是把一個電氣元件的各部件以分開的形式進行繪制，現場也有將同一電器上各個零部件均集中在一起，按照其實際位置畫出的電路結構圖。

結構圖的畫法比較容易識別電器，便于安裝和檢修。但是，當線路比較復雜和使用的電器比較多時，線路便不容易看清楚。因?yàn)橥浑娖鞯母鱾€(gè)部件在機械上雖然聯在一起，但是電路上并不一定相互關聯。

繪制原則：

1、電氣原理圖中的電器元件是按未通電和沒有受外力作用時的狀態繪制。在不同的工作階段，各個電器的動作不同，觸點時閉時開。而在電氣原理圖中只能表示出一種情況。因此，規定所有電器的觸點均表示在原始情況下的位置，即在沒有通電或沒有發生機械動作時的位置。對接觸器來說，是線圈未通電，觸點未動作時的位置;對按鈕來說，是手指未按下按鈕時觸點的位置;對熱繼電器來說，是常閉觸點在未發生過載動作時的位置等等。

2、觸點的繪制位置。使觸點動作的外力方向必須是:當圖形垂直放置時為從左到右，即垂線左側的觸點為常開觸點，垂線右側的觸點為常閉觸點;當圖形水平放置時為從下到上，即水平線下

方的觸點為常開觸點，水平線上方的觸點為常閉觸點。

3、主電路、控制電路和輔助電路應分開繪制。主電路是設備的驅動電路，是從電源到電動機大電流通過的路徑;控制電路是由接觸器和繼電器線圈、各種電器的觸點組成的邏輯電路，實現所要求的控制功能;輔助電路包括信號、照明、保護電路。

4、動力電路的電源電路繪成水平線，受電的動力裝置(電動機)及其保護電器支路應垂直與電源電路。

5、主電路用垂直線繪制在圖的左側，控制電路用垂直線繪制在圖的右側，控制電路中的耗能元件畫在電路的最下端。

6、圖中自左而右或自上而下表示操作順序，并盡可能減少線條和避免線條交叉。

7、圖中有直接電聯系的交叉導線的連接點(即導線交叉處)要用黑圓點表示。無直接電聯系的交叉導線，交叉處不能畫黑圓點。

8、在原理圖的上方將圖分成若干圖區，并標明該區電路的用途與作用;在繼電器、接觸器線圈下方列有觸點表，以說明線圈和觸點的從屬關系。
