管道式膠球清洗裝置

2022-01-11 來源:西安易筑機電工業化科技有限公司

裝置簡介

由二次濾網、收球網、裝球室、膠球輸送泵、分匯器、閥門、管路和電氣控制柜等部件組成。使用膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱效果，可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。對大機組采用單元制系統即凝汽器每一側使用收球網、裝球室、膠球輸送泵各一臺；對于小機組通常采用共用制系統。

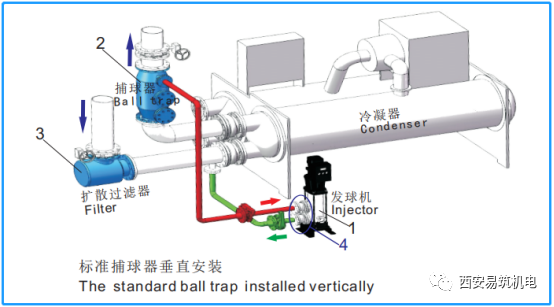

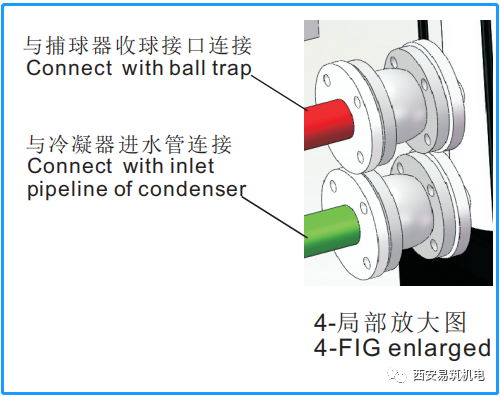

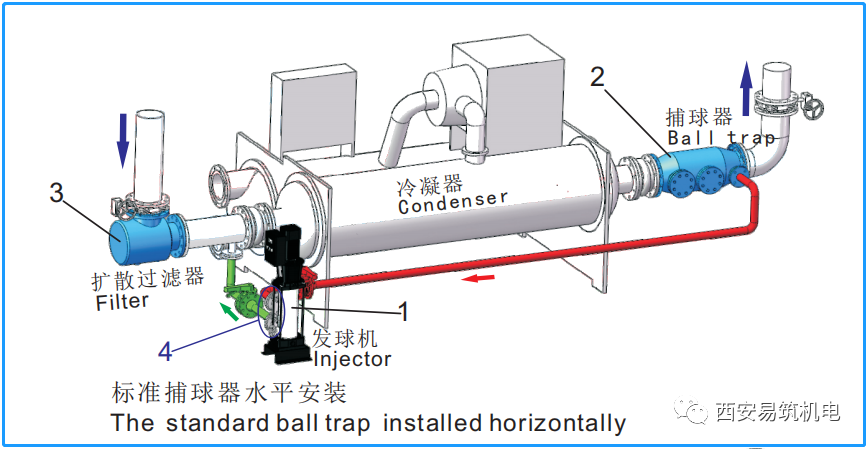

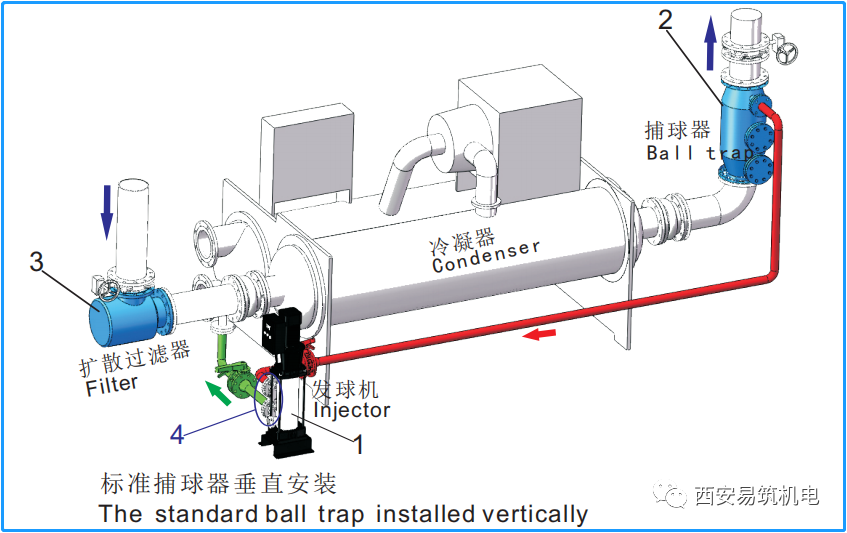

單流程冷凝器管道式小球清洗裝置安裝示意圖

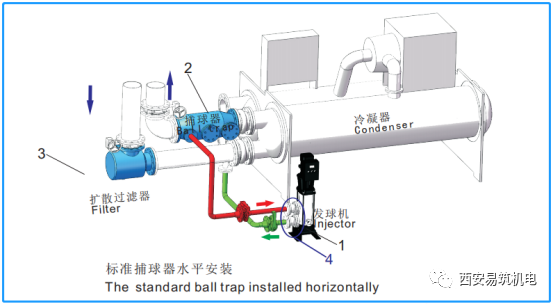

雙流程冷凝器管道式小球清洗裝置安裝示意圖

小球清洗裝置安裝注意事項

管道式小球清洗裝置用于冷水機組的冷凝器的清洗，安裝在冷水機組的冷卻水進出水管，為了使小球清洗裝置安裝后整體美觀，運行工況良好，應注意以下事項：

1、管道式小球清洗裝置的動力部分采用不銹鋼泵，進出口應盡量減小阻力，發球機收球接口與捕球器接口之間以及發球機發球接口與冷卻水進水管之間的連接管路應盡量短，如由于安裝位置導致管路過長，收發球支管尺寸建議由原來的DN50放大至DN65。

2、捕球器安裝在冷卻水的出水管上，冷卻水管所配的閥門應安裝在捕球器出水端，以便捕球器檢修。（若為蝶閥,捕球器與蝶閥之間要加短接,以便隔斷冷卻水后可以拆裝捕球器)。

3、當捕球器水平安裝時，為了方便檢修，建議捕球器的檢修孔朝外側。

4、DN80的蝶閥組用來隔斷小球清洗裝置與冷卻水總管，應盡量靠近冷卻水管。

5、提供三相電源，建議配置額定電流不小于16A的三相斷路器或者漏電保護開關。配用五線制電纜規格為 3*2.5+2* 1.5mm2。

小球清洗裝置調試運行注意事項

1、對于新系統，在設備正式啟用前,必須沖洗,清理干凈整個管道系統(包括過濾器),排除安裝過程中成的系統中的焊渣、鐵絲、木片、塑料以及管內銹蝕物等雜物，排盡系統中的黃銹水。施工要嚴格按照國標《通風與空調工程施工質量驗收規范》GB50243-2002：9.2.2第四條和9.30.10第三條的相關規定。

2、對于改造的系統，在設備啟動前，需徹底清理換熱管內壁的污垢。對于機械捅刷無法清理的污垢，要采用化學清理的方法，以保證換熱管內壁清潔如新。

3、當過濾器工作一段時間，過濾器濾芯沉積一定的雜質，這時壓力降增大，流速下降，需及時清除過濾器芯內的雜質；同時檢查過濾器是否有效。

4、非制冷季循環水管內壁產生的銹蝕物，重新開機時要清洗檢查過濾器，除去雜質異物。

溫馨提示

主機調試時必須同時調試小球清洗裝置，以免換熱管內結垢后，再運行小球清洗裝置，影響清洗效果。
