螺桿式壓縮機工作原理及結構比較

2022-02-17     來源:西安易筑機電工業化科技有限公司

螺桿式壓縮機作為在大型中央空調主機上使用最頻繁的壓縮機，其特點是零部件少、穩定性高、使用壽命長、維修方便等，還有很重要的一點是螺桿機的能效比很高，同樣的制冷量，螺桿機比活塞機節能25%以上。螺桿式制冷壓縮機作為回轉式制冷壓縮機的一種，同時具有活塞式和動力式（速度式）兩者的特點。

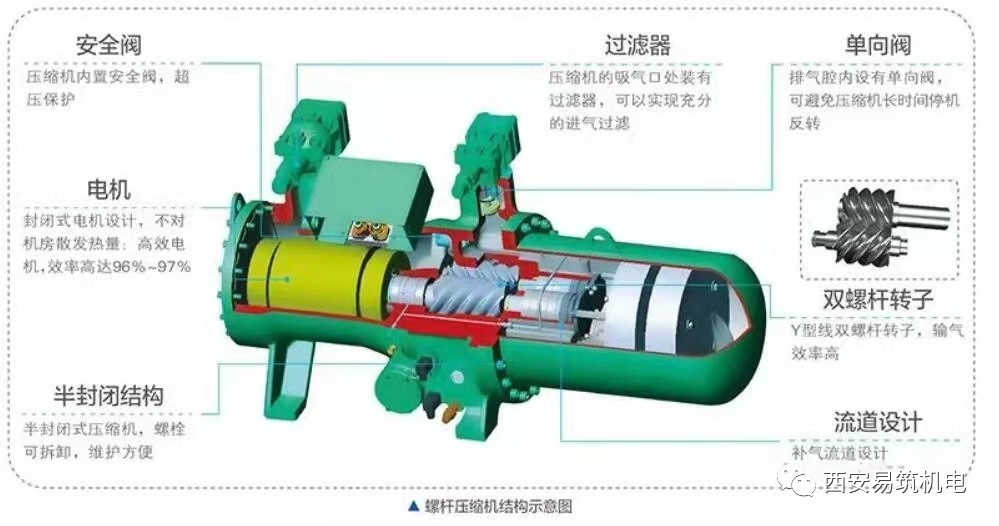

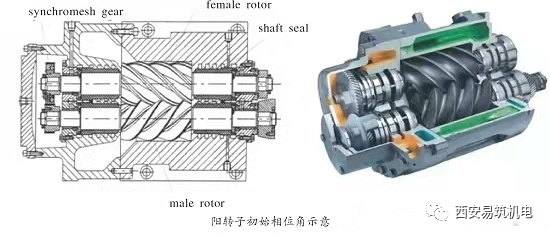

一、螺桿壓縮機的工作原理和結構示意

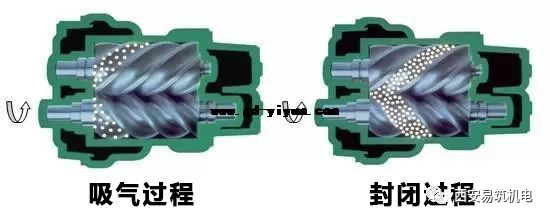

1、吸氣過程：

螺桿式的進氣側吸氣口，必須設計得使壓縮室可以充分吸氣，而螺桿式空壓機并無進氣與排氣閥組，進氣只靠一調節閥的開啟、關閉調節，當轉子轉動時，主副轉子的齒溝空間在轉至進氣端壁開口時，其空間最大，此時轉子的齒溝空間與進氣口之自由空氣相通，因在排氣時齒溝之空氣被全數排出，排氣結束時，齒溝乃處于真空狀態，當轉到進氣口時，外界空氣即被吸入，沿軸向流入主副轉子的齒溝內。螺桿式空壓機維修提醒當空氣充滿整個齒溝時，轉子之進氣側端面轉離了機殼之進氣口，在齒溝間的空氣即被封閉。



2、封閉及輸送過程：

主副兩轉子在吸氣結束時，其主副轉子齒峰會與機殼閉封，此時空氣在齒溝內閉封不再外流，即[封閉過程]。兩轉子繼續轉動，其齒峰與齒溝在吸氣端吻合，吻合面逐漸向排氣端移動。


3、壓縮及噴油過程：

在輸送過程中，嚙合面逐漸向排氣端移動，亦即嚙合面與排氣口間的齒溝間漸漸減小，齒溝內之氣體逐漸被壓縮，壓力提高，此即[壓縮過程]。而壓縮同時潤滑油亦因壓力差的作用而噴入壓縮室內與室氣混合。

4、排氣過程：

當螺桿空壓機維修中轉子的嚙合端面轉到與機殼排氣相通時，（此時壓縮氣體之壓力最高）被壓縮之氣體開始排出，直至齒峰與齒溝的嚙合面移至排氣端面，此時兩轉子嚙合面與機殼排氣口這齒溝空間為零，即完成（排氣過程），在此同時轉子嚙合面與機殼進氣口之間的齒溝長度又達到最長，其吸氣過程又在進行。

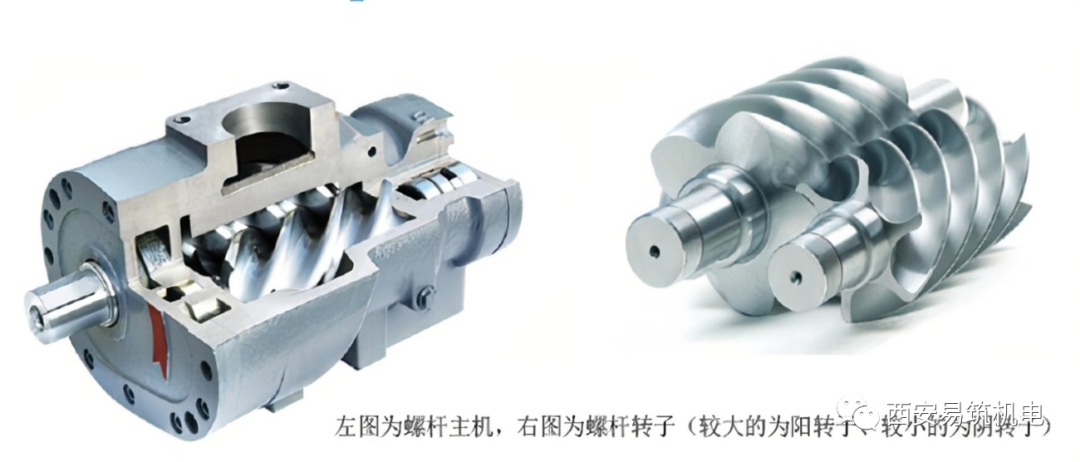

螺桿壓縮機分為：開啟式、半封閉式、全封閉式。

二、螺桿式制冷壓縮機的特點


與活塞壓縮機的往復容積式不同，螺桿式壓縮機是一種回轉容積式壓縮機。

螺桿式制冷壓縮機有以下優點：

1、與往復活塞式制冷壓縮機相比，螺桿式制冷壓縮機具有轉速高，重量輕，體積小，占地面積小以及排氣脈動低等一系列優點。

2、螺桿式制冷壓縮機沒有往復質量慣性力，動力平衡性能好，運轉平穩，機座振動小，基礎可作得較小。

3、螺桿式制冷壓縮機結構簡單，機件數量少，沒有像氣閥、活塞環等易損件，它的主要摩擦件如轉子、軸承等，強度和耐磨程度都比較高，而且潤滑條件良好，因而機加工量少，材料消耗低，運行周期長，使用比較可靠，維修簡單，有利于實現操縱自動化。

4、與速度式壓縮機相比，螺桿式壓縮機具有強制輸氣的特點，即排氣量幾乎不受排氣壓力的影響，在小排氣量時不發生喘振現象，在寬廣的工況范圍內，仍可保持較高的效率。

5、采用了滑閥調節，可實現能量無級調節。

6、螺桿壓縮機對進液不敏感，可以采用噴油冷卻，故在相同的壓力比下，排溫比活塞式低得多，因此單級壓力比高。

7、沒有余隙容積，因而容積效率高。

缺點:

1、轉子、機體等部件加工精度要求高，裝配要求比較嚴格;

2、油路系統及輔助設備比較復雜；因為轉速高，所以噪聲比較大。
