常用水泵大總結，快來看看有沒有你熟悉的

2021-12-01 來源:西安易筑機電工業化科技有限公司

水泵的種類繁多，分類復雜，在空調水系統中“水泵”是不可缺失的重要環節，今天小編總結了一些常用的水泵的工作原理大家一起看看吧。

水泵的分類

1. 按級數分為：單級和復級

2. 按泵軸方向可分為：臥式、立式、斜式

3. 按吸入形式分為：單吸和雙吸

4. 按特殊結構分為：液下式、筒式、地坑筒式、抽出式、自吸式、潛液式

5. 按材質不同分為：鑄鐵泵、不銹鋼泵、塑料泵、氟塑料泵、工程塑料泵

6. 按用途不同主要分為：鍋爐給水泵、循環水泵、排污泵、雜質泵、砂泵、渣漿泵、泥漿泵、污水泵、清水泵、消防泵、增壓泵、耐腐蝕泵

7. 按結構形式分為：離心泵，隔膜泵，齒輪泵，柱塞泵，往復泵，真空泵，噴射泵

看了這么多分類是不是感覺有點頭疼？確實，水泵的四五十種分類，讓人目不暇接，不過也不用太煩惱，畢竟一般情況下，我們常用到的也就那么幾種。

1. 離心泵（單級）

工作原理：離心泵啟動之后，泵軸會帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動，當液體自葉輪中心甩向外周的同時，在葉輪中心將會形成一個低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。

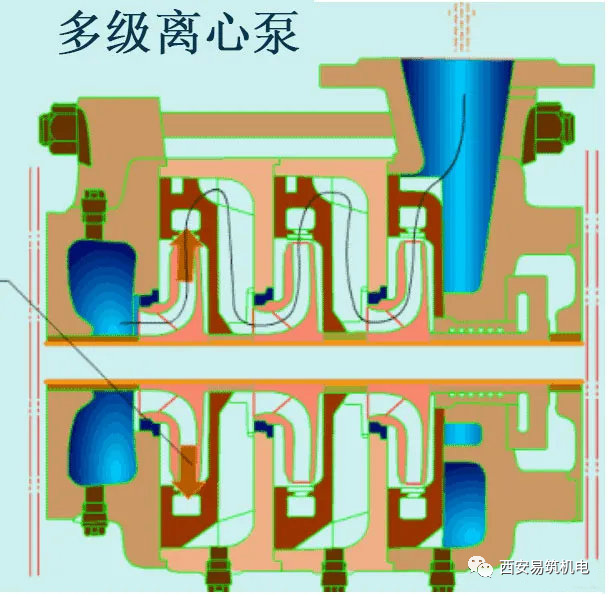

2. 離心泵（多級）

工作原理：多級離心泵與單級泵相比，其區別在于多級泵有兩個以上的葉輪，能分段地多級次地吸水和壓水。多級泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它是可以變?nèi)莘e的離心泵。

多級離心泵按照外觀不同分為：立式多級泵和臥式多級泵，多級離心泵的泵軸上裝有串聯的兩個以上的葉輪，它相對于一般的單級離心泵，可以實現更高的揚程。

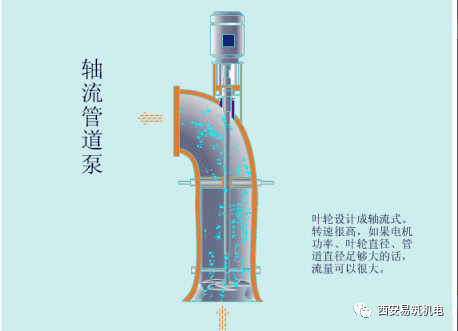

3. 軸流管道泵

工作原理：軸流管道泵的葉輪設計成軸流式，直接與管道上結合，效率高，轉速很高，如果電機功率、葉輪直徑、管道直徑足夠大的話，流量可以做到很大。

4. 齒輪泵

工作原理：齒輪泵工作時，主動輪隨電動機一起旋轉并帶動從動輪跟著旋轉。當吸入室一側的嚙合齒逐漸分開時，吸入室容積增大，壓力降低，便將吸入管中的液體吸入泵內;吸入液體分兩路在齒槽內被齒輪推送到排出室。液體進入排出室后由于兩個齒輪的輪齒不斷嚙合，使液體受擠壓而從排出室進入排出管中。主動齒輪和從動齒輪不停地旋轉，泵就能連續不斷地吸入和排出液體。

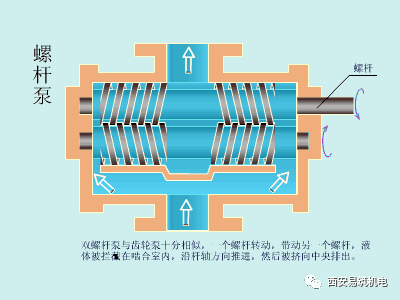

5. 螺桿泵

工作原理：螺桿泵運行時，液體被吸進去以后，就投入到螺紋和泵殼被包圍的封閉空間，當主動螺桿轉動時，螺桿泵封閉容積在螺牙的壓迫下增加螺桿泵壓力，并順著軸向轉移。因為螺桿是相同的速度旋轉，因此液體流出的流量也是平均的。

6. 往復泵

工作原理：活塞自左向右移動時，泵缸內形成負壓，則貯槽內液體經吸入閥進入泵缸內。當活塞自右向左移動時，缸內液體受擠壓，壓力增大，由排出閥排出。活塞往復一次，各吸入和排出一次液體，稱為一個工作循環;這種泵稱為單動泵。若活塞往返一次，各吸入和排出兩次液體，稱為雙動泵。活塞由一端移至另一端，稱為一個沖程。

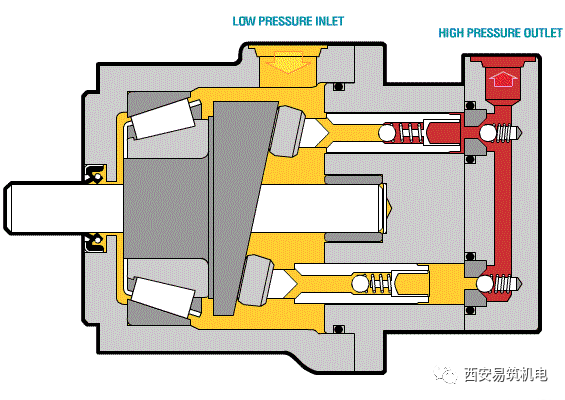

7. 液壓柱塞泵

工作原理：主體部分(參見結構圖)由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭(或斜盤)上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。

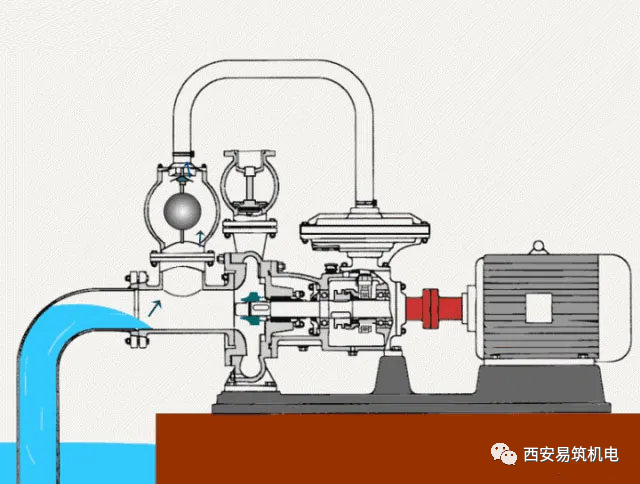

8.自吸泵

工作原理：自吸離心泵的工作原理是:自吸離心泵所以能把水送出去是由于離心力的作用。水泵在工作前，泵體和進水管必須灌滿水形成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。水源的水在大氣壓力(或水壓)的作用下通過管網壓到了進水管內。這樣循環不已，就可以實現連續抽水。

在此值得一提的是:自吸離心泵啟動前一定要向泵殼內充滿水以后，方可啟動，否則將造成泵體發熱，震動，出水量減少，對水泵造成損壞(簡稱“氣蝕”)造成設備事故!
