自控那些事--控制信號

2022-01-13     來源:西安易筑機電工業化科技有限公司

中央空調機房主要設備包含空調主機、冷凍水泵、冷卻水泵、冷卻塔、補水裝置、軟化水裝置。中央空調控制系統與各設備的連接分為硬接線和通訊連接，本文主要對兩種接線方式進行分享。

硬接線方式通常是指4-20mA或0-5V模擬量AI、熱電偶、熱電阻、開關量等信號通過電纜或補償導線直接接入PLC/DDC的I/O模塊上面，一般一個I/O通道對應一個檢測數據點位,需要考慮設備測點數量。

通訊連接通常指測點通過MODBUS、BACNET等協議，使用網線或通訊電纜接入PLC/DDC的通訊接口上，一個通訊接口可以傳輸批量數據,一般不需要考慮設備端測點數量，只考慮一個網絡上從站（被測設備）的數量，但是不建議通訊方式用于聯鎖保護及設備控制。


空調主機出廠時自帶控制箱，一般控制箱與強電箱分開布置，中央控制系統與主機連接時主要是與控制箱對接，考慮到通訊干擾一般重要信號都為硬接線：如空調主機的啟/停操作信號、運行反饋、故障反饋。一般主機運行參數通過通訊（Modbus RTU、Modbus TCP/IP等）進行采集，如：主機吸氣溫度、排氣溫度、主機電流等。

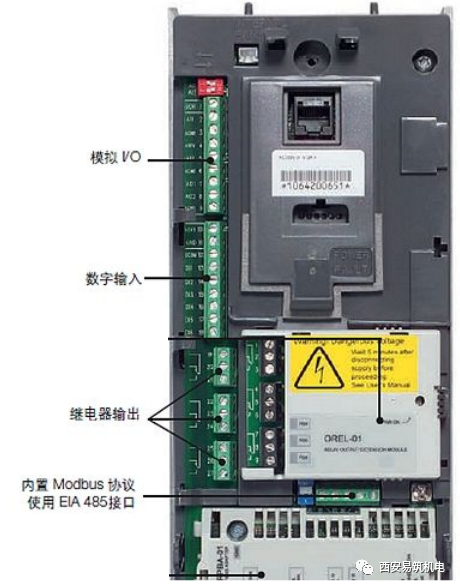

冷凍/卻水泵和冷卻塔風扇控制一般采用軟啟動或變頻器。軟啟動器的信號主要有：啟/停操作、運行準備、運行反饋、故障反饋、本地/遠程等信號，一般采用硬接線與控制系統連接，但在控制系統I/O點位不足的情況下也會采用通訊方式。變頻器的信號和軟啟動器信號類似，多了模擬量給定信號和模擬量反饋信號，模擬量給定一般為設定頻率、模擬量反饋可選電流、運行頻率等。

定壓補水裝置一般以獨立運行為主，根據電接點壓力表控制系統的補水運行，控制系統一般只采集系統壓力。

除了以上的空調機房設備以外，系統水路的電動閥門、溫度傳感、壓力傳感器都以硬接線方式接入控制系統中，電量采集及熱量采集一般以通訊方式接入系統中,電量采集的數據主要有：三相電流、電壓、有功功率、有功電度、功率因數等參數。

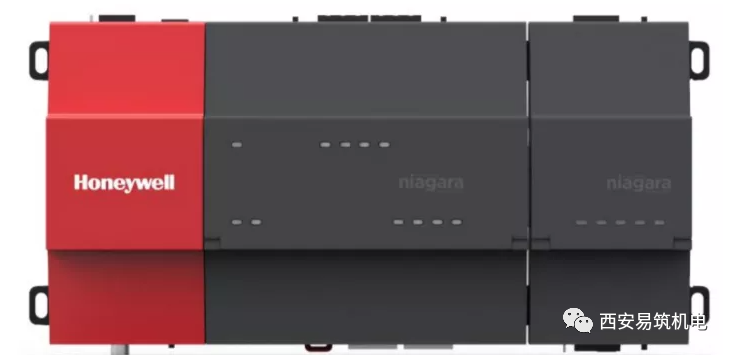

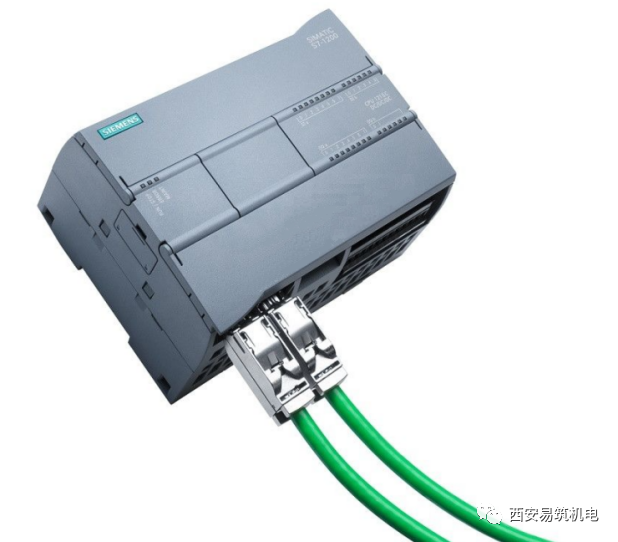

中央控制系統主要有兩類控制系統：PLC和DDC兩類，PLC控制系統是將所有的數據直接接入到PLC控制柜內，以集中控制為主，一般不設有個設備從站。DDC是以集散式控制為主，機房內各設備配置通訊模塊，相對于PLC現場布線工作量減少許多。以上是本次分享，請各位同仁留言區多多交流。
