常用流量計的正確安裝方式，你get了嗎？

2020-05-29     來源:西安易筑機電工業化科技有限公司

導讀：

流量計是測量液體、氣體流量必不可少的儀表，想必大家也見過許多不同類型的流量計。正確的安裝方式在機電安裝中也至關重要，今天為大家介紹兩種常見流量計的安裝要求。

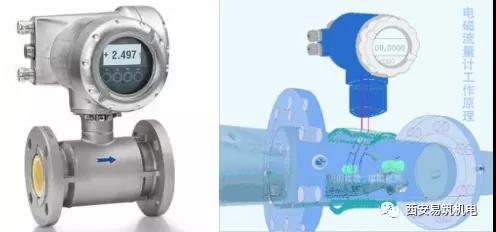

一、電磁流量計

電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內則與測量無關。





*安裝要求：
A、安裝地點不能有大的振動源，并應采取加固措施來穩定儀表附近的管道；
B、不能安裝在大型變壓器、電動機、機泵等產生較大磁場的設備附近，以免受到電磁場的干擾；
C、傳感器與管道連接時應保證滿管運行，最好垂直安裝；
D、變送器外殼、屏蔽電纜、測量本體及兩端的管道都要接地，接地極應單獨設置，接地電阻應小于10歐姆，不能接到電氣或公共接地網上；
E、要求有前10倍后5倍管道直徑的直管段。




*安裝位置：

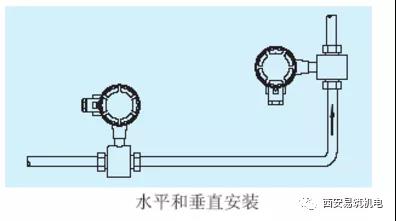

  流量計可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

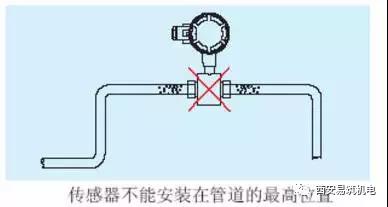

傳感器不能安裝在管道的最高位置，這個位置容易積聚氣泡。

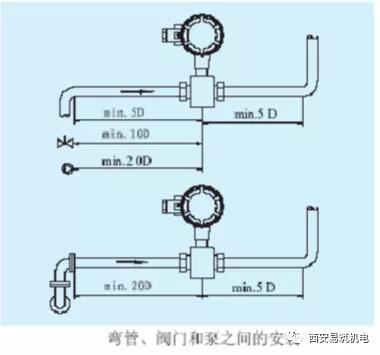

 電磁流量計的常規直管段要求是前10D后5D，在有彎管、閥門的情況分別有不同的要求。

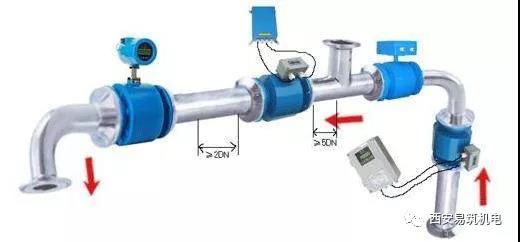

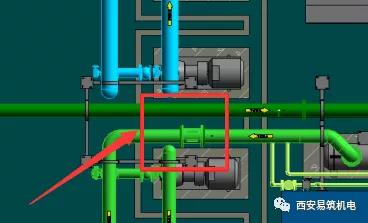

電磁流量計在地鐵項目中的應用：

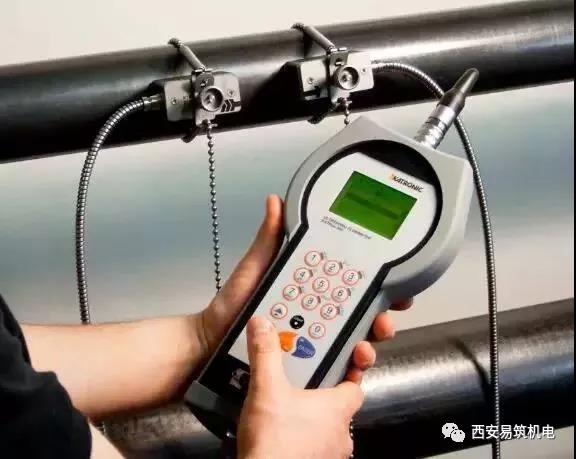

二、超聲波流量計


 超聲波流量計也是比較常見的流量計，它的安裝在所有流量計的安裝中是最簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把探頭固定在管道上即可。






*安裝要求：
1.選擇充滿流體的材質均勻質密、易于超聲波傳輸?shù)墓芏?，如垂直管段或水平管段?/span>

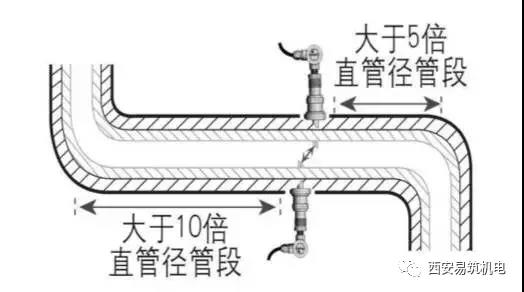

2.安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。

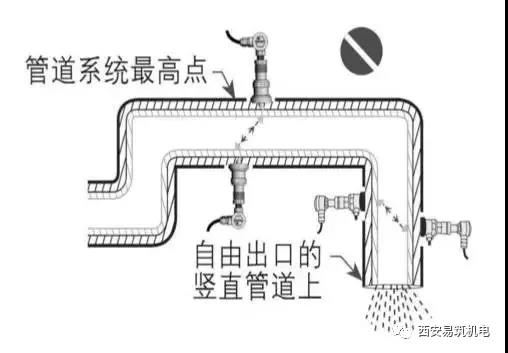

3.避免安裝在管道系統的最高點或帶有自由出口的豎直管道上。

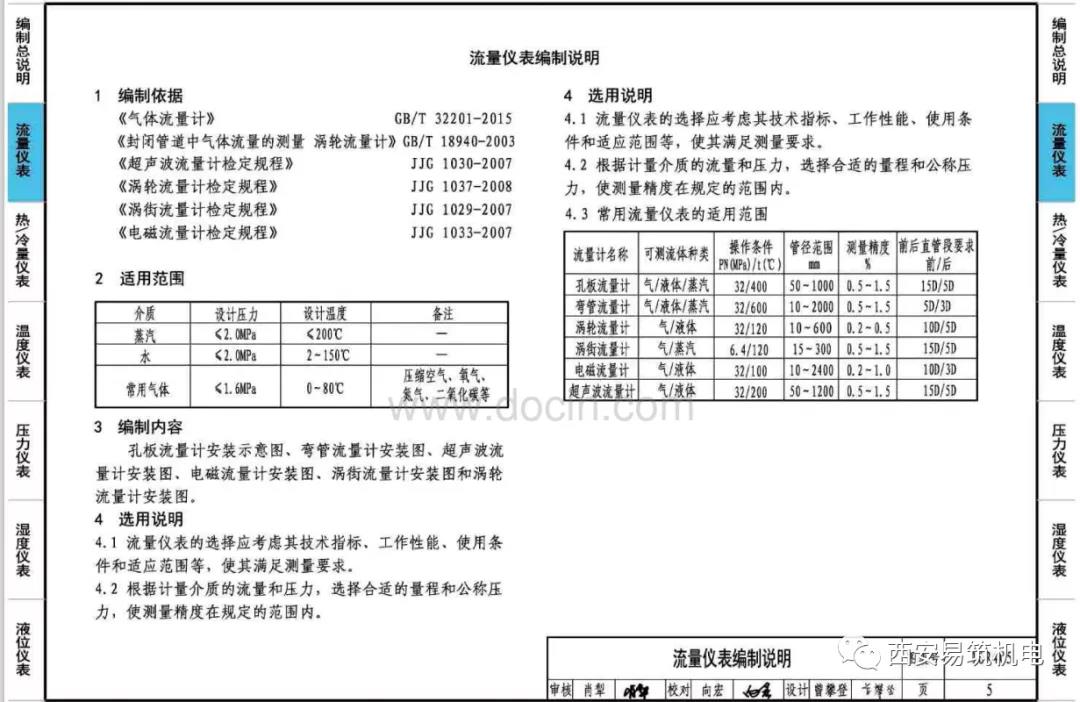

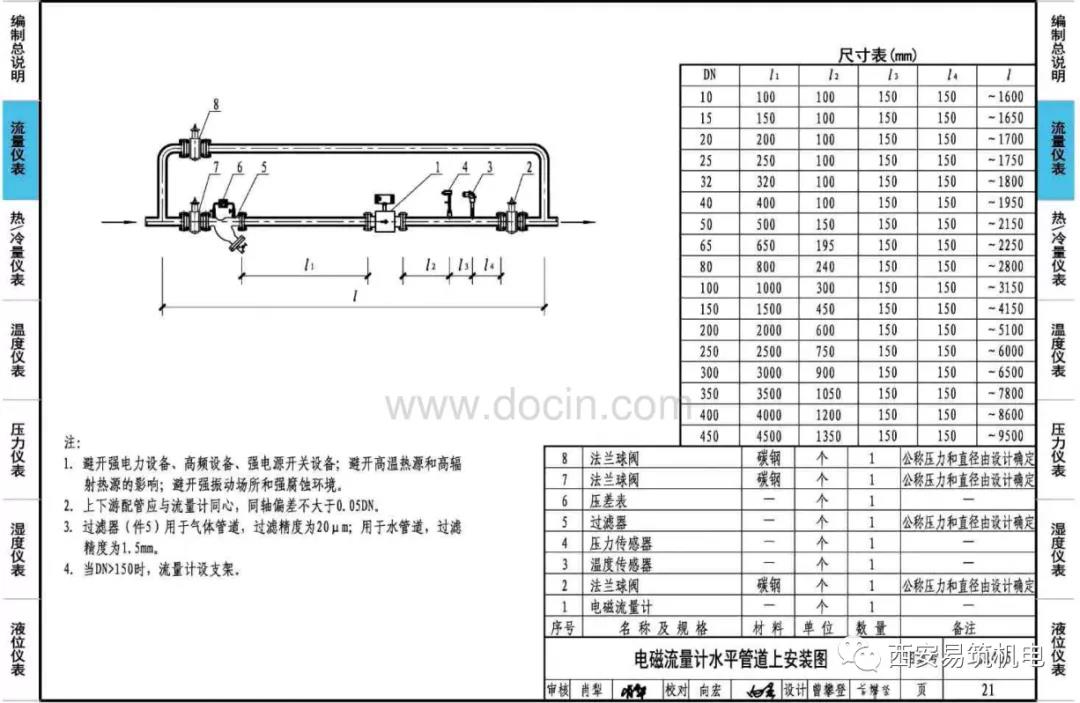

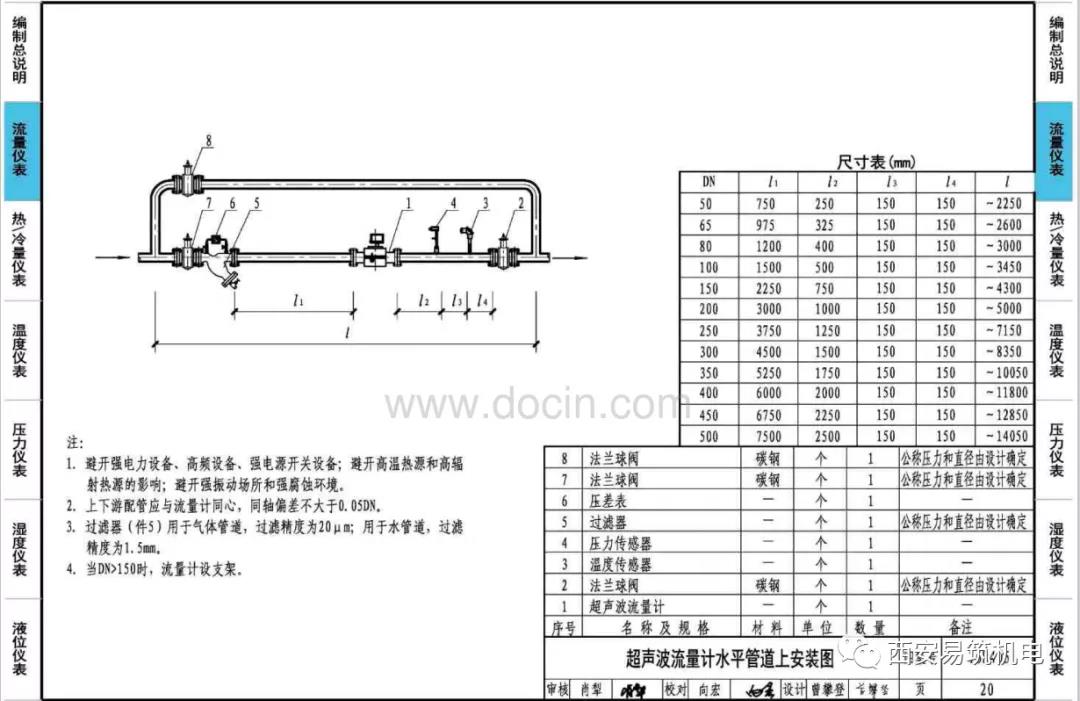

三、16R405暖通動力常用儀表安裝圖集中關于流量計的安裝說明
