自動噴水滅火系統--末端試水裝置

2022-01-18     來源:西安易筑機電工業化科技有限公司

末端試水裝置是自動噴水滅火系統的重要組件，它安裝在自動噴水滅火系統管網或分區管網的末端，用于檢驗系統啟動、報警及聯動等功能的裝置，今天為大家總結末端試水裝置的知識點，讓大家對末端試水裝置有更深刻的認識。

一、末端試水裝置的組成

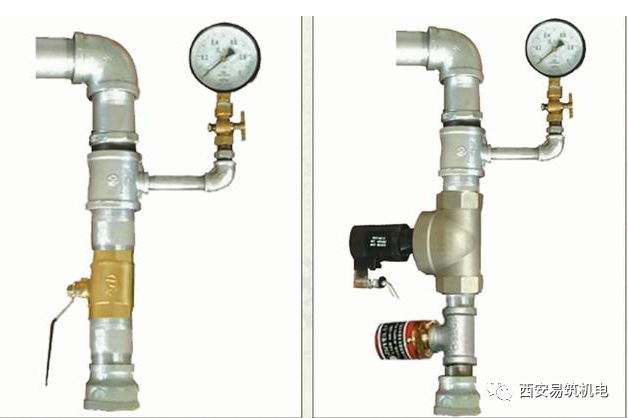

末端試水裝置由試水閥、壓力表以及試水接頭等組成，其作用是檢測系統的而可靠性，測試干式系統和預作用系統的管道充水時間。構造如下圖：

二、設置要求


① 每個報警閥控制的最不利點灑水碰頭處應設置末端試水裝置，其它樓層、防火分區均用設置直徑為25mm的試水閥。

② 試水接頭出口流量系數，應該等同于同樓層或防火分區內的最小流量系數灑水噴頭。

③ 末端試水裝置的出水，應采用孔口出流的方式排入排水管道，排水立管宜設有頂通氣管，且管徑不應小于75mm.

④末端試水裝置和試水閥應有標識，距地面高度宜為1.5m，并應采取不被他用的措施。


三、末端試水裝置的調試


①末端試水裝置的密封性能，試壓壓力為額定工作壓力的1.1倍，保壓5min，末端試水裝置試水閥關閉，測試結束時末端試水裝置組無滲漏。

②末端試水裝置的手動/電動操作機構靈活，便于開啟。

③末端試水裝置應具有防止誤動作的措施，壓力表安裝應設有開關。

④每個季度應對末端試水閥進行放水試驗，檢查系統的啟動及出水情況是否正常。

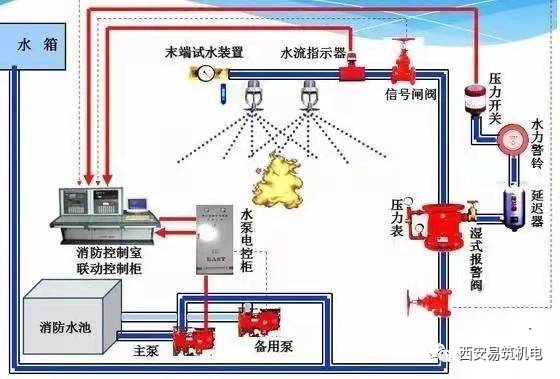

四、末端試水裝置測試時啟動控制流程

當末端試水裝置開啟時，水流指示器報警，指示報警區域的位置。濕式報警閥啟動，經過延遲器延時后，啟動水力警鈴和壓力開關，壓力開關直接連鎖驅動水泵啟動。
