這個項目的圓滿完成，真真的夠威夠力！

2020-07-27 來源:西安易筑機電工業化科技有限公司

項目介紹

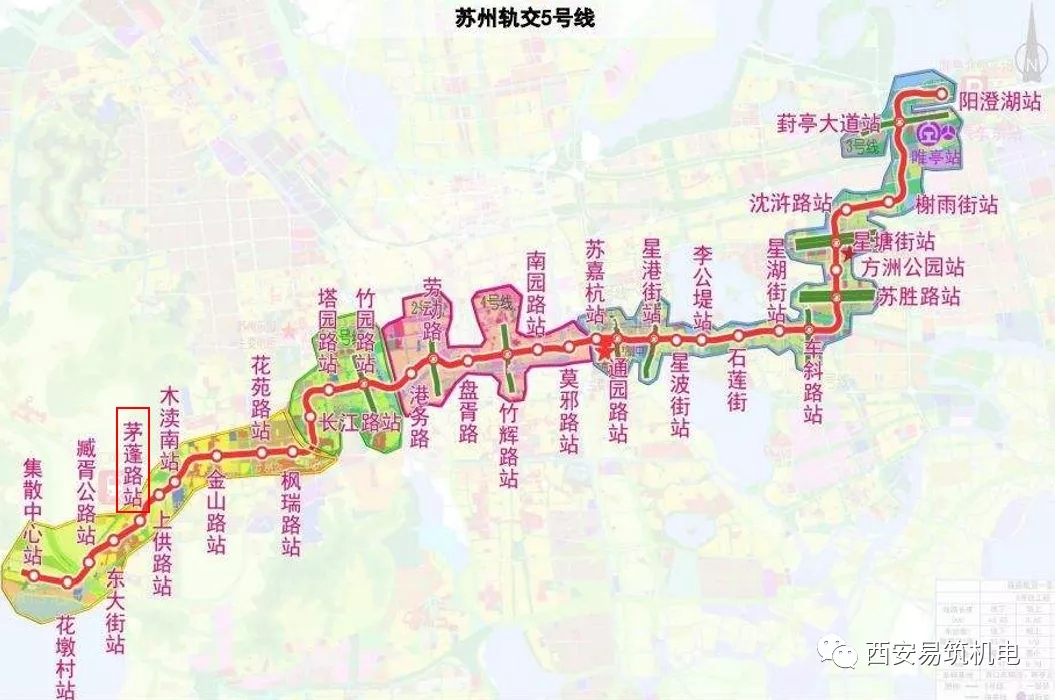

蘇州軌道交通5號線，起點為集散中心站，終點為陽澄湖站。茅蓬路站是重要站點之一，位于孫武路與茅蓬路的交叉路口。

機房內主要設備有冷水機組2臺，冷卻水泵2臺，冷凍水泵2臺，綜合水處理器2臺，分集水器各1臺，最大管徑DN200，最小管徑DN50，主管材為熱鍍鋅無縫鋼管,大約280米，采用水泵整體模塊+分段式裝配。

安裝前的準備

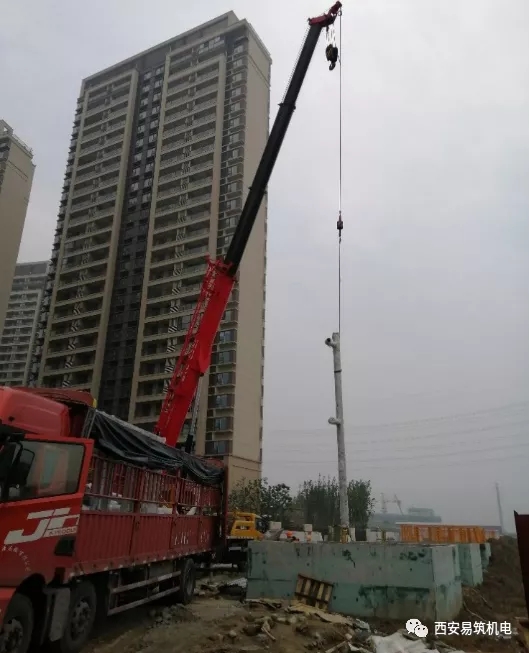

預制件吊裝，搬運到規劃好的堆放區域，依據安裝圖紙上的編號分類擺放管段、支吊架，整理輔材（螺栓、法蘭金屬墊片、扁鐵、U型卡碼等），清點閥門的規格及數量。

復核機房設備定位

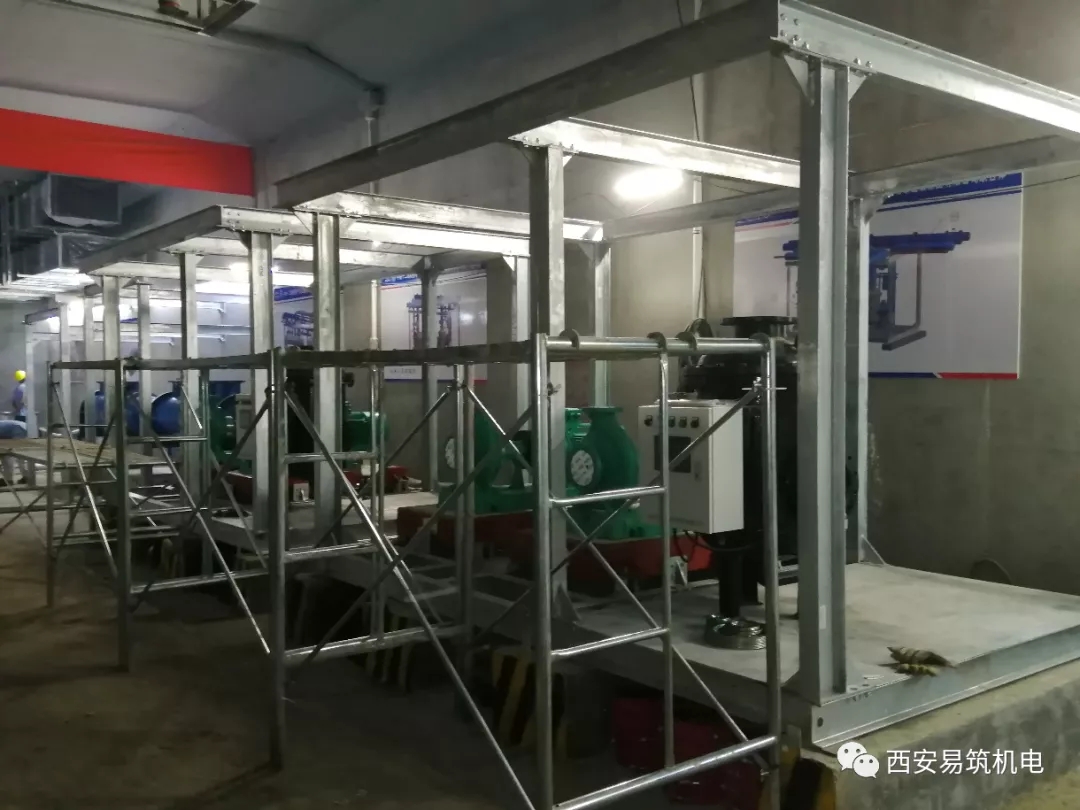

組裝水泵模塊框架、安裝支吊架時使用水平尺查看立柱的垂直度，安裝完成后復核支吊架的標高和定位。

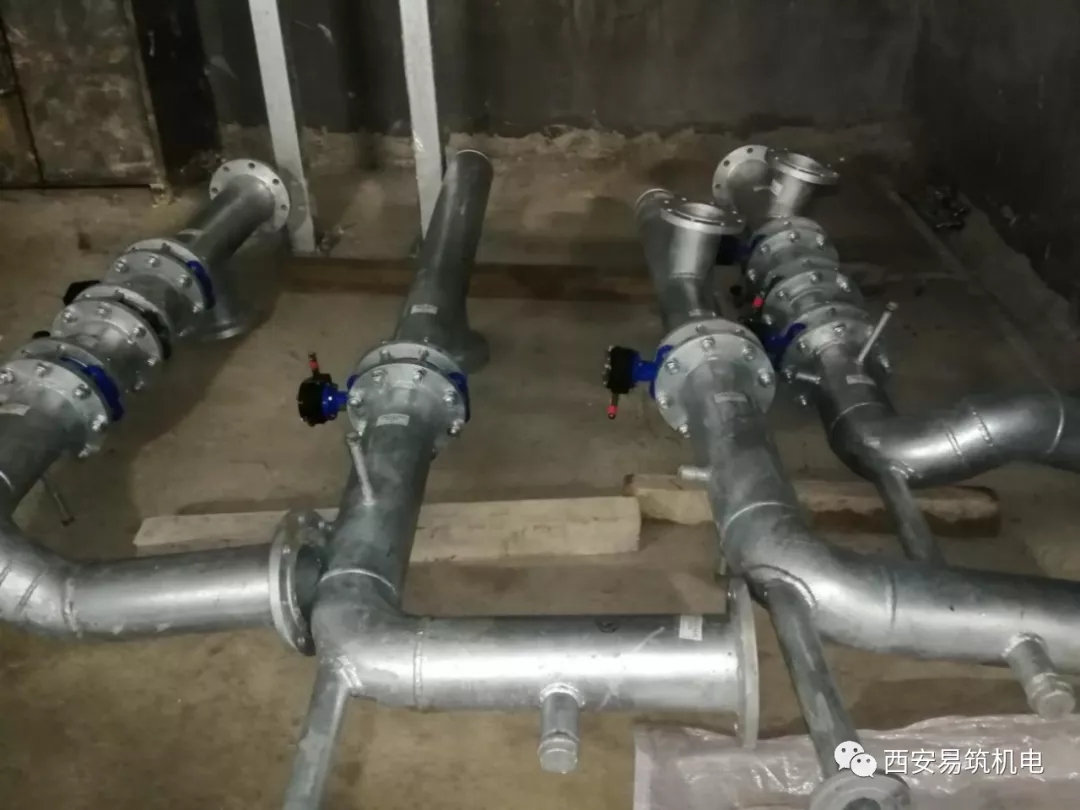

管段組裝時應嚴格按照裝配圖紙進行，管段編號和圖紙一一對應，組裝管段時使用水平尺復核管段的垂直度，法蘭螺栓應對應交叉緊固，使其受力均勻。

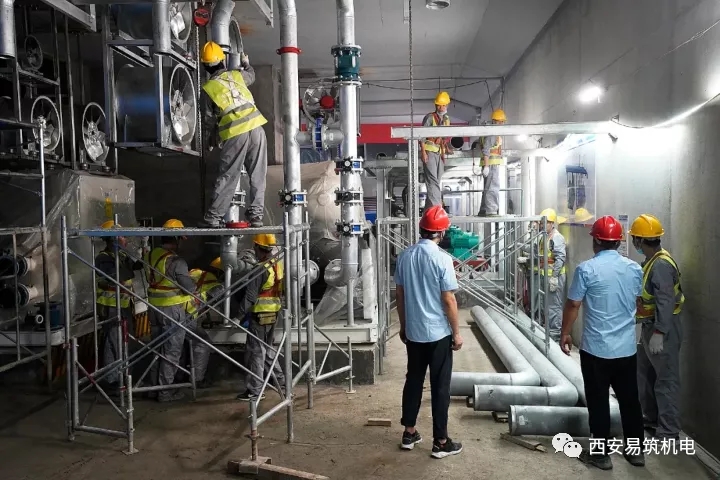

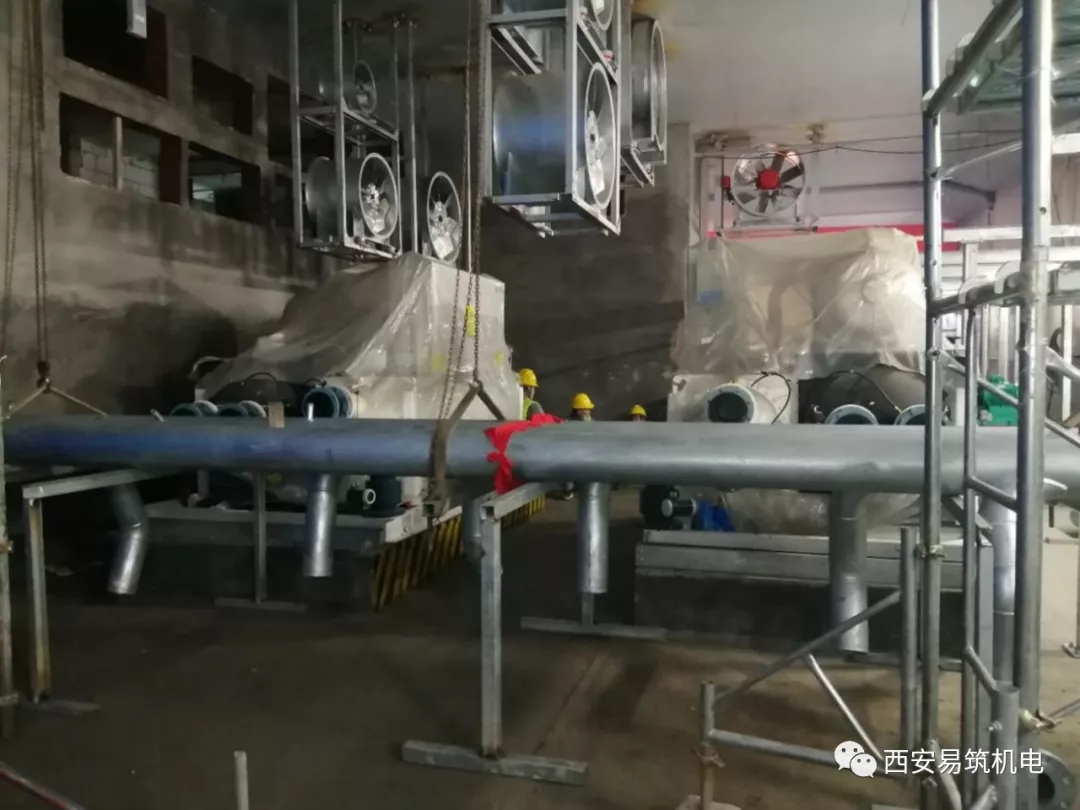

吊裝主管道

連接設備口

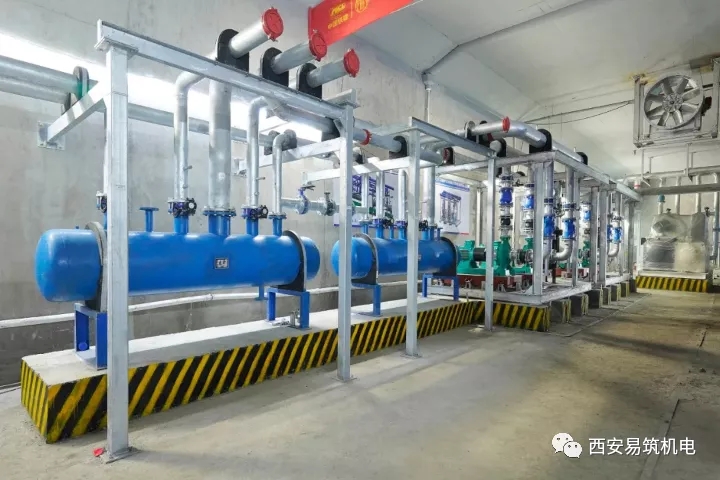

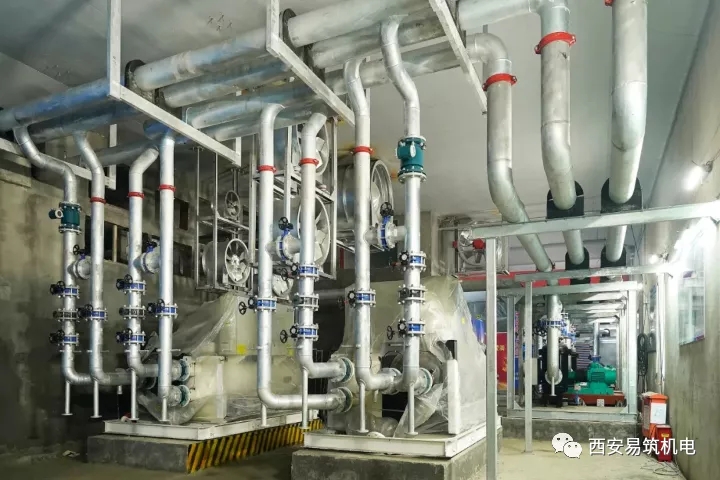

1:1還原圖

與傳統機房現場拼裝加工相比，裝配式機房安裝現場更整潔、安全性更高、工藝標準更統一，具有不可比擬的高顏值、高效率、高質量優勢。但同時，裝配式機房安裝也對人員、構件、方案、技術提出了更高的要求。

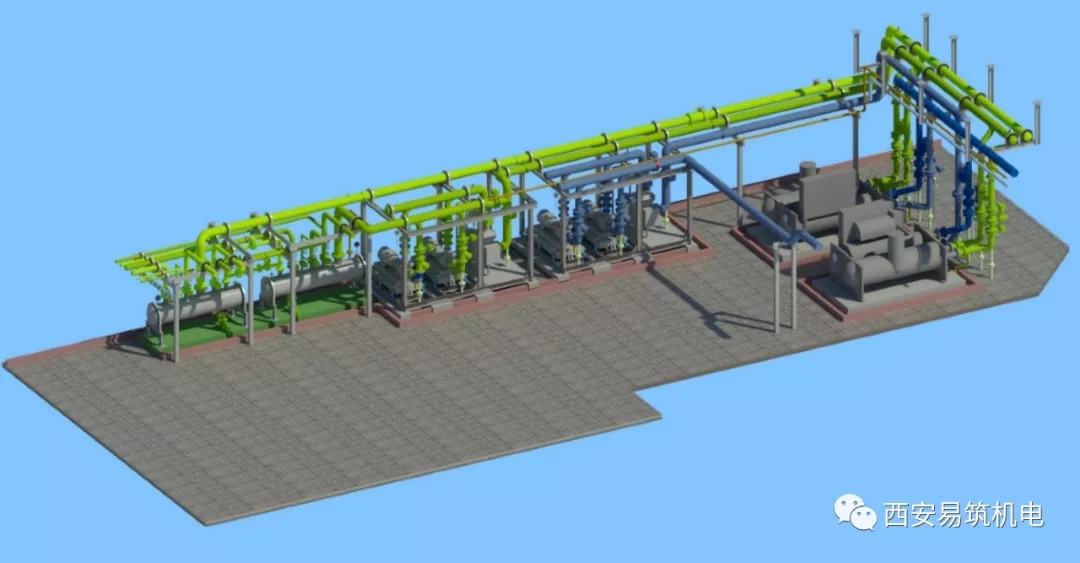

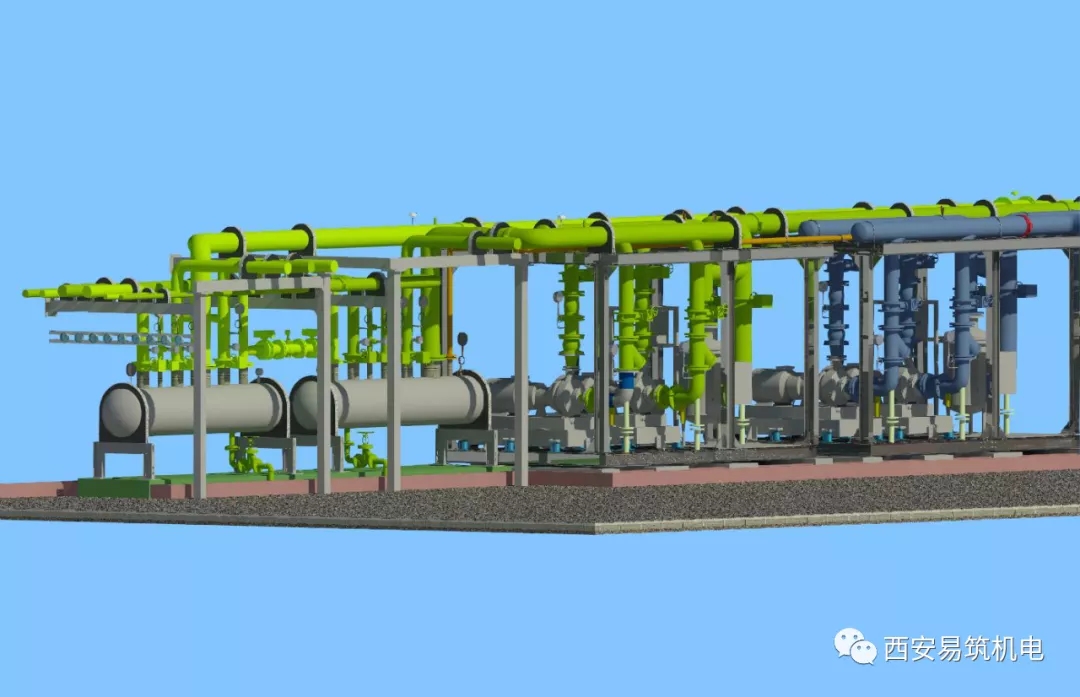

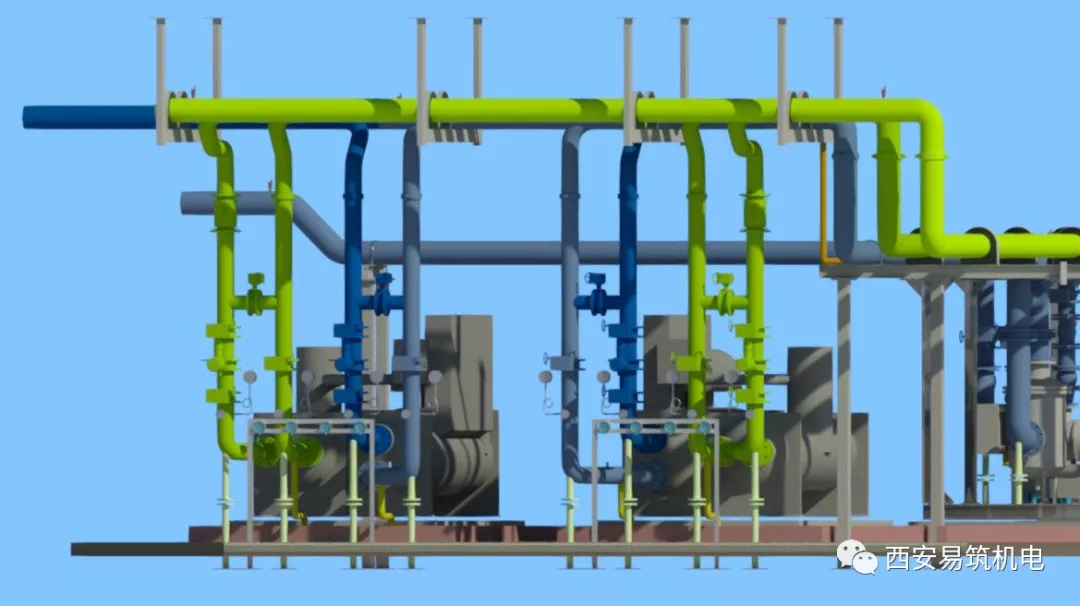

為此，西安易筑機電工業化科技有限公司專門成立BIM攻關小組，多次開展BIM裝配式機房方案討論，不斷優化施工方案，精細打磨BIM模型，確保每一個管件數量、尺寸等關鍵數據全部準確無誤。
