制冷機房深化的點、點、點……

2021-08-04 來源:西安易筑機電工業化科技有限公司

一、機房位置的選擇

離心式、螺桿式制冷機組的機房按功能分有兩類：一類是為建筑物空調服務的冷凍機房，提供空調用的低溫冷凍水，常采用冷水機組直接供冷或蓄冷槽與制冷機組組合供冷的方法；另一類是為冷藏、冷凍服務的制冷機房，常采用螺桿式制冷機組。冷凍機房位置的合理選擇，對于整個建筑物的合理布局、安全方便地使用是非常重要的。選擇機房位置時，應遵循建筑設計防火規范、采暖通風與空氣調節設計規范、冷庫設計規范等，并應綜合考慮下列因素：
1)應與建筑物的總體布局相協調，機房應設在既靠近負荷中心，又能使進出機房的各類管道布置方便的地方。冷藏、冷凍的制冷機房和設備間除了要滿足上述要求外，選址時還應避開庫區的主要交通干線。
2)由于制冷機房用電功率大，因此機房應靠近變配電房設置，以減少線路壓降損失，保證機組正常運行。
3)對于采用不同制冷劑的機房的布置，應符合下列要求：
①鹵代烴壓縮式制冷裝置可布置在民用建筑、生產廠房及輔助建筑物內，但不得直接布置在樓梯間、走廊、和建筑物的出入口處。
②由于氨制冷劑具有強烈的刺激性、毒性、易燃的危險性，因此氨壓縮式制冷裝置應布置在隔斷開的房間或單獨的建筑物內，但不能布置在民用建筑和工業企業輔助建筑物內。

4)單獨建造的制冷機房宜布置在全廠廠區夏季主導風的下風向。在動力站區域內，一般應布置在乙炔站、鍋爐房、煤氣站、堆煤場和散發塵埃的站房的上風向。
     5)為保證機組的散熱及可靠運行，并創造一個安全、衛生的工作環境，機房位置的選擇應使它能具備良好的通風和采光條件，一般應貼鄰?fù)鈮Σ贾谩?/span>
   6)選擇機房位置時．還應考慮到設備運行時的振動和噪聲對周圍房間和環境的影響，一般不應貼鄰辦公、會議、臥室等房間布置。
      7)采用冷卻塔冷卻方式的機房，應靠近冷卻塔的位置設置，避免粗大的冷卻水管占用過多的空間、消耗更多的輸送動力。
      8)采用蓄冷槽供冷的制冷系統．應使機房位置盡量靠近蓄冷槽；有條件時最好將蓄冷槽置于機房中，以縮短管道長度和減少冷量損失。
      9)機房位置的選擇應方便機組安裝就位、維修保養、零部件更換和機組更新。

二、機房的選擇

1)采用直接為建筑物提供空調冷凍水的制冷機組的機房，主要包括主機房、水泵房、值班控制室等。若為降低設備承壓，有時還需設置熱交換機房。
2)采用蓄冷槽與制冷機組組合為建筑物提供空調冷凍水的機房，與非蓄冷式機房相比，主要增加了儲冷槽(罐)和儲冷泵，因此需增加儲冷機房(空間)。儲冷槽(罐)有單獨設置，也有設在與制冷機組同一個機房中，亦有直接埋在室外地坪下。
3)為冷凍、冷藏庫服務的制冷機房，規模較小時一般不作分隔；規模較大時，可按不同的情況分別設置主機房(用以布置制冷壓縮機)、設備間(用以布置冷凝器、蒸發器等輔助設備)、水泵間、變電間(制冷設備耗電量大時需設專用變壓器)，以及值班控制室和維修貯存室等。

三、機房設計的技術要求

為保證冷凍機房機組的正常運行，機房應滿足以下要求：
1.機房的出人口和安裝洞。機房應設置兩個不相鄰的出入口，尤其是氨制冷機房應設置兩個互相盡量遠離的出入口，其中至少應有一個出入口直接對外，機房的的門窗應向外開啟。機房應預留能通過設備最大搬運件的出入口或安裝洞。當無法直接利用室外吊裝機械進行設備吊裝時，吊裝洞上部的粱上宜預留能吊起最大部件的吊鉤或起吊設備。
2.運輸通道。為方便機房內各種設備的更換，機房應留有適合最大設備或部件的運輸通道；實在有困難時，可以適當拆除一些易拆裝的管道、部件。
3.機房應有良好的通風設施：
①平時通風。制冷機房應設有通風設施，通風是為了滿足消除室內余熱量井保證操作人員有足夠的新鮮空氣量的要求；
②事故通風。制冷機房內必須設有事故排風設施，目的是為了確保安全生產和保證工人生命安全，尤其是氨制冷機房。
為簡化設計、減少設備投資，常把平時通風與事故通風合用一個風機．采用雙速或變速風機來滿足不同風量的要求；
4.氨制冷機房的防火要求。氨蒸氣與空氣棍合達到一定比例時是一種易燃、易爆氣體，氨壓縮機房的防火要求應符合現行《建筑設計防火規范》中的火災危險性乙類生產廠房的有關規定。
5.機房內的設備布置空間。機房內的設備布置應考慮操作方便，應有適當?shù)木S修空間，井應盡量緊湊，以節約使用面積。
6.機房樓板與頂板的荷載。荷載應根據設備的安裝和檢修的要求確定。對于樓板，應考慮機組、水泵、蓄冷槽等設備的重量；對于頂板．應考慮管道、風機等的吊裝重量：當冷卻水塔置于機房屋頂時，頂板還應考慮冷卻水塔和連接管道的重量。凡運行設備安裝時，須考慮其運行的動力系數。
7.機房應有良好的消聲和隔振措施。機房內的操作區與水泵房內的噪聲不應大于聲壓級85dB(A)；值班控制室的噪聲不能大于聲壓級70dB(A)。機房內運行振動設備一般均應采用有效的隔振措施，防止固體傳聲對環境的影響。8.機房應設有良好的排水設施。為保持機房的干燥和清潔，滿足管道零部件的維修和更換的要求．機房內必須設有排水設施。通常的做法是：
① 水泵基礎四周設排水溝；
② 機組、水過濾器等都需排水、維修，因此附近應有排水溝、地漏及集水坑等設施；
③地下室機房應設置集水坑和潛水泵。潛水泵應盡可能設自控裝置，使之能自動排水。
8.為改善操作人員的勞動條件及便于工作．機房應設給水設施；尤其是氨制冷機房，必須設置。

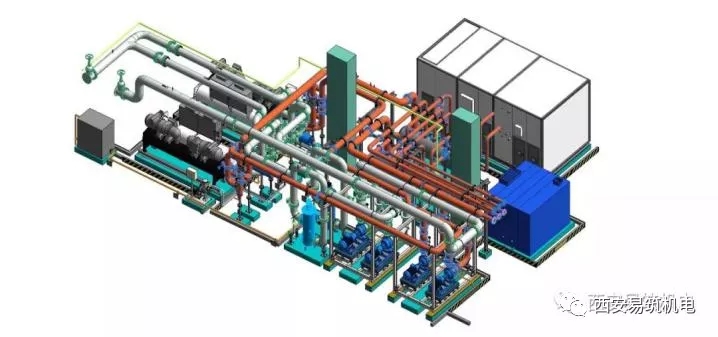

四、制冷機房機房設置布置

制冷機房的設備布置應力求技術經濟合理、實用、安全，并使施工、安裝與運行管理方便。設備布置上要滿足以下要求：
1.制冷機突出部分與配電盤之間的距離和主要通道的寬度，不應小1.5m；制冷機突出部分之間的距離不應小于1.Om；制冷機與墻壁之間的距離和非主要通道的寬度，不應小于O.8m。
2.制冷機房的凈高，應根據設備情況而定，并應符合下列要求：
① 對于采用較安全的制冷劑的壓縮機，如鹵代烴，不應低于3.6m；
② 對于采用氨制冷劑的壓縮機，不應低于4.8m；
③機房梁底距機組最高點的距離，一般不小于1.5m。
3.設備、管路上的壓力表溫度計等儀表應設置在便于觀察的地方，主機的控制箱、指示儀表應面向主要操作走道。
4.主機及輔助設備的基礎都應高出地坪?；A(chǔ)荷載一般只需要考慮設備的運行重量；基礎尺寸可根據設備底座尺寸，但必須滿足預埋件對混凝土厚度和深度的要求。
5.設備就位后應找水平．制冷機組的縱向和橫向安裝水平度允許偏差均不應大于1／1000。
6.整體式制冷機組、臥式冷凝器和蒸發器布置在室內時，應考慮其清洗和更換管子的可能。安裝直管式(或螺旋式)蒸發器時，應考慮起吊高度。

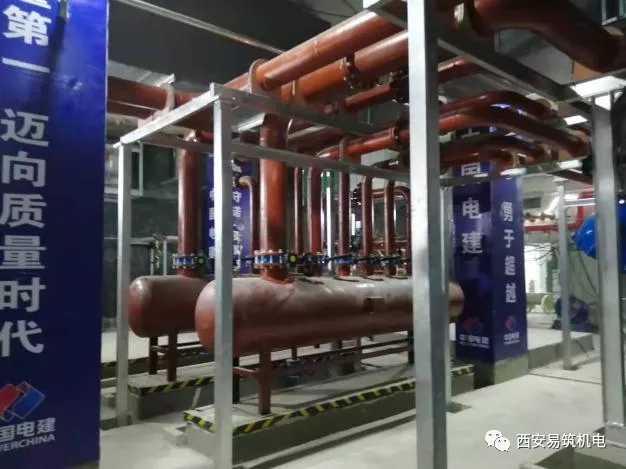

7.當壓縮機的氣缸需用冷卻水冷卻時，須準確預埋上水管和排水漏斗，以免妨礙操作。 8. 設備布置應滿足制冷工藝流程。機組和各種輔助設備布置時，應使水、油、制冷劑的液和氣、空氣、電氣等系統流程順、管線短、閥門附件少、安全性高、設備布置緊湊整齊、占地少。
9. 應便于運行操作、設備維修和零部件更換。

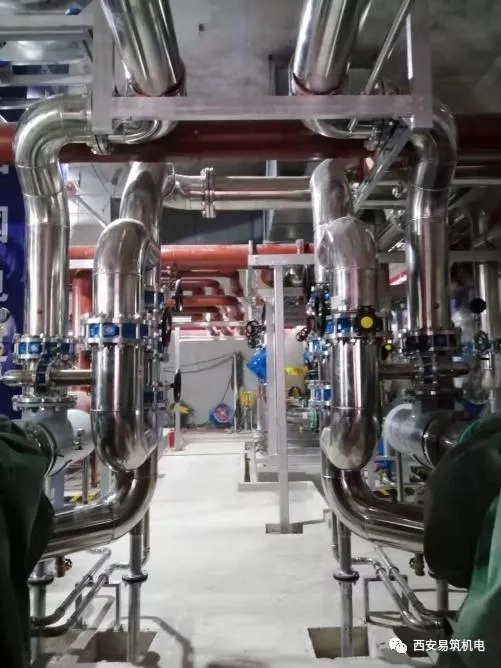

10. 應便于接管，包括制冷劑氣管和液管、冷卻水管、冷凍水管、載冷劑管和油管等各種管道的連接；并滿足管道連接的技術要求。
11.不影響其他設備、線路的布置和使用功能。
12.應體現美觀。

五、冷卻設備布置

制冷機的冷凝器種類很多，按其冷卻方法，大致可分為水冷式、風冷式和蒸發式冷疑器三種基本類型。用于空調系統的冷水機組通常采用組裝型式，大都使用水冷式冷凝ee，這就必須使用冷卻塔或利用自然水源：風冷式和蒸發式冷凝器是利用空氣的傳熱或水分的蒸發將氣態制冷劑冷凝成液態制冷劑，與冷卻塔一樣．它們同樣需要冷卻用的風機，并布置在開敞、通風良好的地方。
（1）冷卻塔
①應布置在通風散熱條件良好的屋面或地面上．并遠離熱源、塵源，特別是在其上風向，應無散熱設備、煙囪和粉塵等污染物。冷卻塔之間及冷卻塔與周圍建筑物、構筑物的間距．應按各廠家的產品要求執行。
②冷卻塔周圍若有排熱風口或排油煙的風口，該風口應高于冷卻塔2m以上，水平距離大于12m以上。
③冷卻塔的布置應不影響周圍環境的美觀，噪聲指標應滿足國家規范的要求。
④應注意冷卻塔振動對建筑物的影響。必要時可在冷卻塔支架下部裝置專用的彈簧減振器，以提高減振效果。
⑤多臺冷卻塔并聯布置時，應使各臺冷卻塔的集水盤的水位處于同一水平面，并設置平衡管。
⑥冷卻塔集水盤底部應高于冷水機組的頂部，以防止冷卻水泵停泵后，發生冷卻水從冷卻塔倒溢和機組冷卻水管道中流空的現象。
（2）風冷式與蒸發式冷凝器
風冷式與蒸發式冷凝器的布置要求同冷卻塔1)-4)的布置要求。 3.冷卻水泵

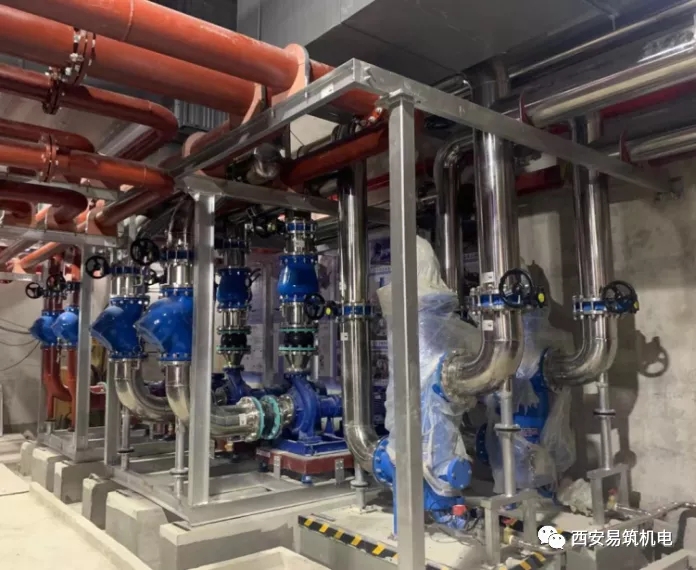

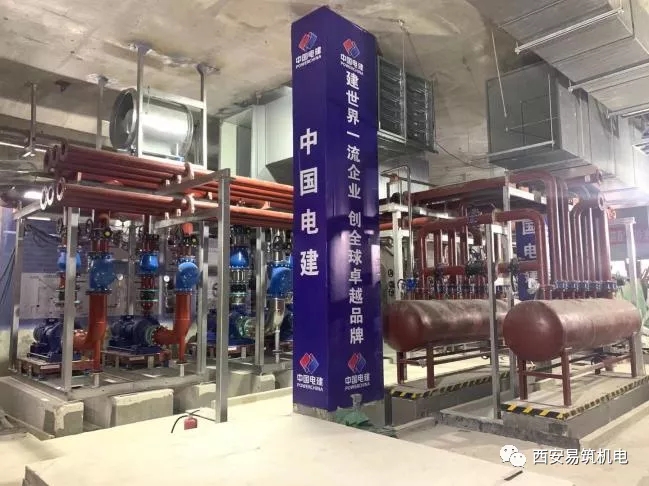

①冷卻水泵的布置應便于接管、操作和維修。水泵之間的通道一般不小于o．7m：對于大型水泵，尤其是水平揭蓋式雙吸泵，更應充分考慮接管和操作維修距離。

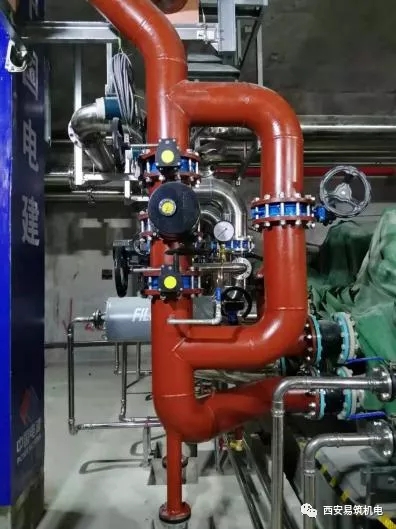

②水泵應設置隔振基礎，進出水接管應設置柔性接頭。用于高層或超高層建筑內的水泵，為防止柔性接頭在受到高水壓的作用時產生過大的變形，應采用帶限位拉桿的柔性接頭或采用柔性卡箍式接頭。
③水泵基礎周圍應設有排水明溝，以排除水泵的滑水和檢修時的放空水。
（3）.水處理設備
①水處理設備的布置應方便操作、維修。
②物理型(電子式、高壓靜電式等)水處理設備的布置應有利于電氣接線。
③化學型水處理設備的布置應有利于電氣接線、方便投藥及排污。

六、相關工程規范

工程規范均為強制性標準。由于制訂規范的部門不同，因此在規范中所提要求的側重點也有不同。這里收集到的現行規范中涉及離心式、螺桿式制冷機組設計、安裝、施工及驗收的有下列幾種：
1.GB 50019---2016《采暖通風與空氣調節設計規范》(中國有色金屬工業總公司主編，中華人民共和國國家計劃委員會批準)
2.GB 50189—1993《(旅游旅館建筑熱工與空氣調節節能設計標準》(中華人民共和國建設 部主編，國家技術監督局、中華人民共和國建設部聯合發布)
3.GB 50243—2016《通風與空調工程施工及驗收規范》(上海市建設委員會主編，中華人民共和國建設部批準)

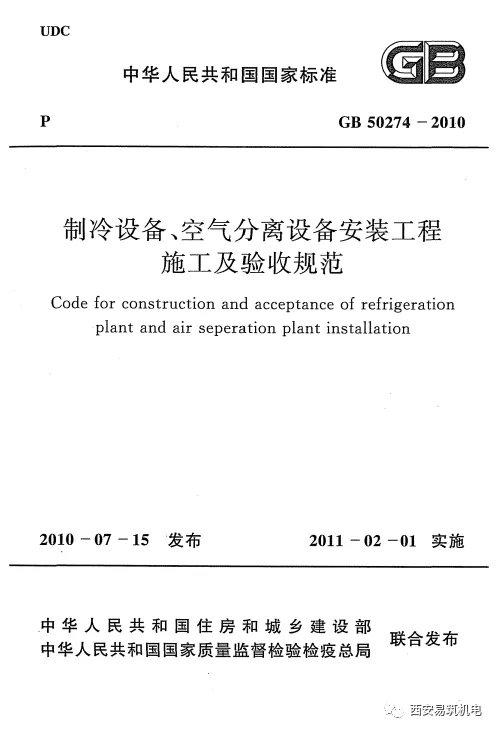

4.GB 50274—2010《制冷設備、空氣分離設備安裝工程施工及驗收規范》(中華人民共和國機械工業部主編，中華人民共和國建設部批準，
5.JBJl0—1996《機械工廠采暖通風與空氣調節設計規范》(機械工業部第一設計研究院主編，中華人民共和國機械工業部批準，1996年12月1日實施)。
6.GB 50274—2010《制冷設備、空氣分離設備安裝工程施工及驗收規范》(機械工業部安裝工程標準定額站主編，中華人民共和國機械工業部批準。
