裝配式冷水機房安裝流程你知道嗎？

2020-05-08     來源:西安易筑機電工業化科技有限公司

  導讀



裝配式機房技術是數字化建造技術的重要組成部分，通過采用“基于BIM的機電工程數字化建造技術”，將BIM技術與數字化建造技術相結合，創建共享數字化建造數據庫，生成預制加工數據，導入基地?cái)?shù)字化加工設備，進行工業化生產，檢驗合格的成品運輸至施工現場進行快速裝配。

                                                                裝配式機房的安裝流程

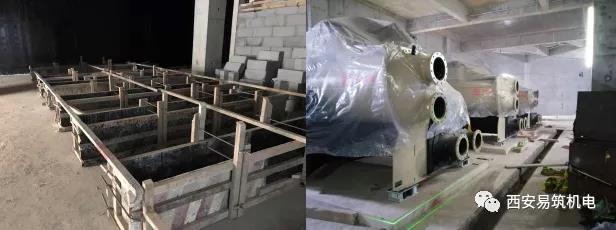

                                                                        一、設備基礎的澆筑及定位




 裝配式機房不同于傳統機房的安裝，要嚴格按照深化圖紙澆筑基礎，定位設備，因?yàn)樗械念A(yù)制件都是通過BIM軟件對設備及零部件進行1：1建模按照模型加工好的，設備定位不準確會影響管道連接，設備精準的定位是裝配式安裝的基本的要素。

此處需要關注的重點內容為：

1、建筑1m線與結構1m線需要明確兩者間的高差，管道安裝標高按建筑線標高執行；

2、設備基礎生根應設置在結構面上，同時需在設備合同簽訂后進行，設備基礎邊沿超出設備底座寬度宜控制在150mm以內，最大不超過200mm;

3、設備基礎高出建筑面一般控制在200mm內，太高會提升設備處閥門的高度，影響操作；

4、排水槽設置分為明溝和暗溝兩種，明溝圍堰高度宜高出設備基礎50mm,暗溝地面宜預留坡，坡向排水溝，確保積水及時排出。

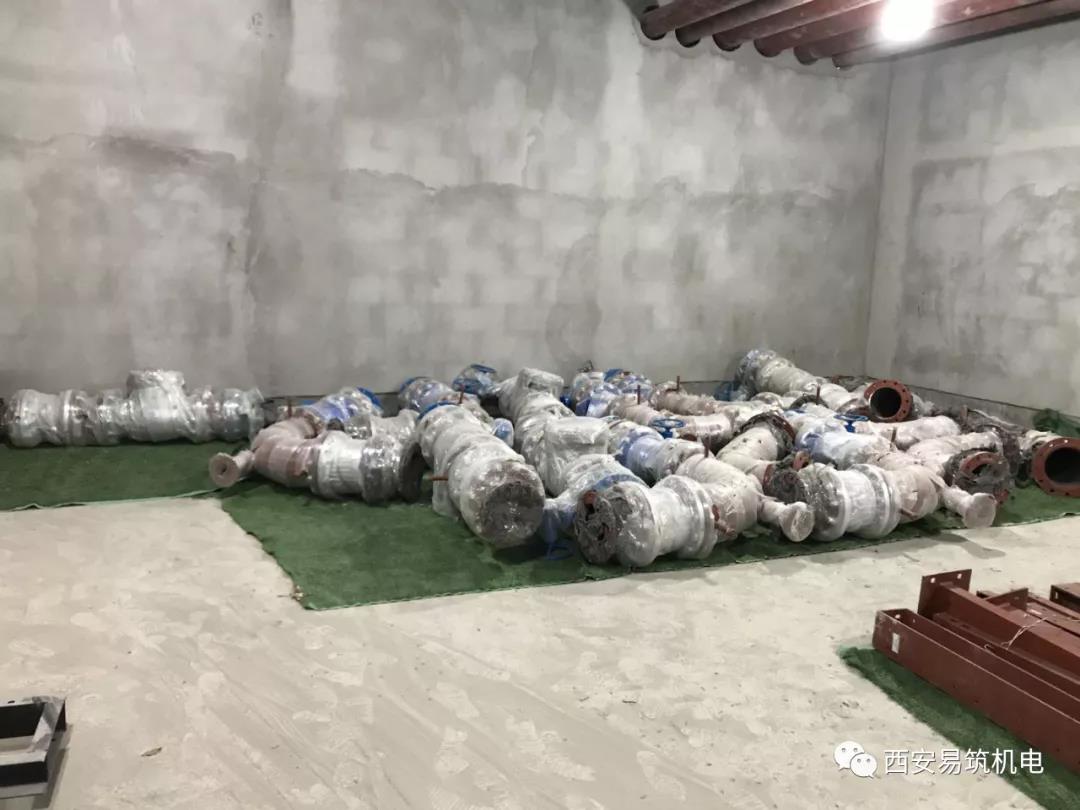

                                                       二、預制件搬運至安裝區域







                                 設備定位后完成后，預制件就可以運送到現場開始安裝，將預制件搬運到規劃好的堆放區域，方便安裝時搬運。
                                   此處需要關注的重點問題：
                                      1、根據裝配圖及清單及時做好相應材料的清點和分類放置；
                                      2、在安裝過程開始前根據安裝次序，將先行裝配的水平干管先行倒運；
                                      3、裝配管段前，管段放置宜平敷，防止不均勻外力致使不可恢復變形；

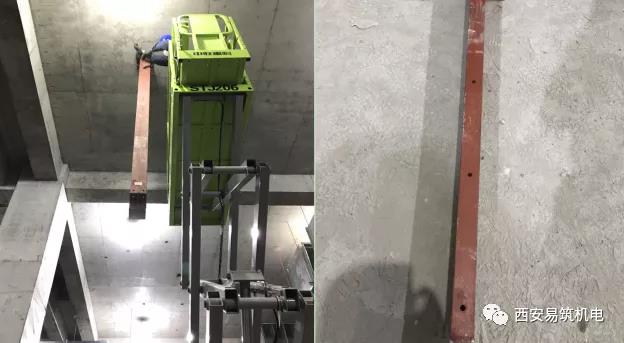

                                                                               三、支吊架安裝




                                                   裝配式機房的安裝從支吊架開始，嚴格按照支吊架的定位圖安裝。
                                                     此處需關注的重點問題：
                                                  1、支架裝配時應做好第一付支架的精準空間定位，然后依次展開；
                                                  2、支架裝配式注意型鋼的槽口朝向箭頭；
                                                  3、合理使用調節裝置，確保模型數據統一；

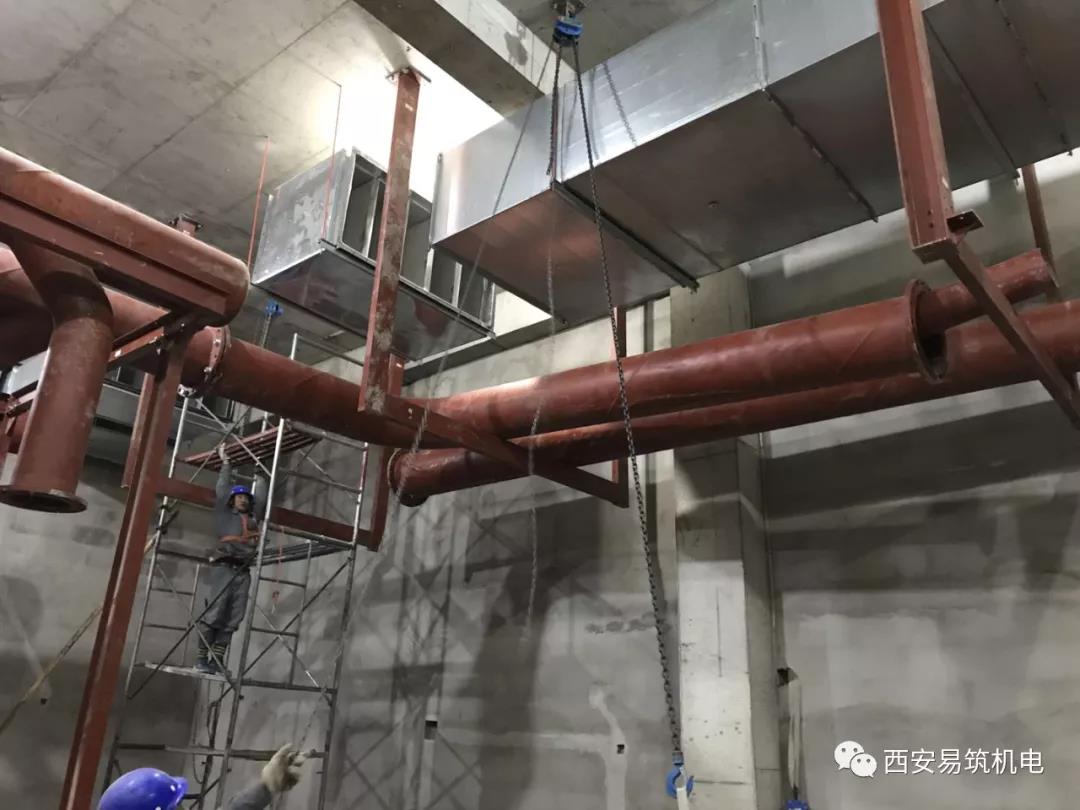

                                                                                                       四、主管道吊裝



                                                        支吊架安裝完成后，按照?qǐng)D紙對照管道上的編碼開始吊裝機房的主管道。

                                                          此處需關注的重點問題：
                                                          1、裝配圖紙與管段編號的一致；
                                                          2、管段放置的方向與模型的一致，尤其針對L型管及更復雜管線；
                                                          3、管段定位點尤其是起始管段的定位要求精確；

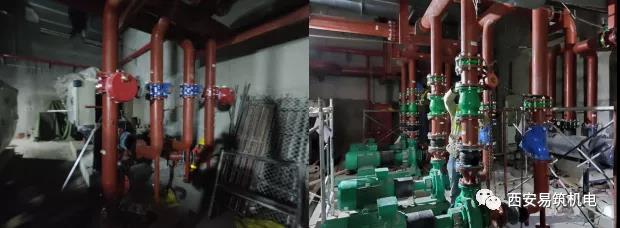

                                                                                                五、設備口及閥門連接





                                                   主管道定位后就可以開始和冷機、水泵、集分水器等設備口對接。

                                                     此處需要關注的重點問題：
                                                     1、針對有聯軸器的水泵，水平垂直度是否已調整完成；
                                                     2、水平相貫線管段的安裝高度及位置，建議使用紅外線進行定位進出水與設備口間關系是否吻合；
                                                     3、閥門安裝螺栓規格及朝向是否正確；

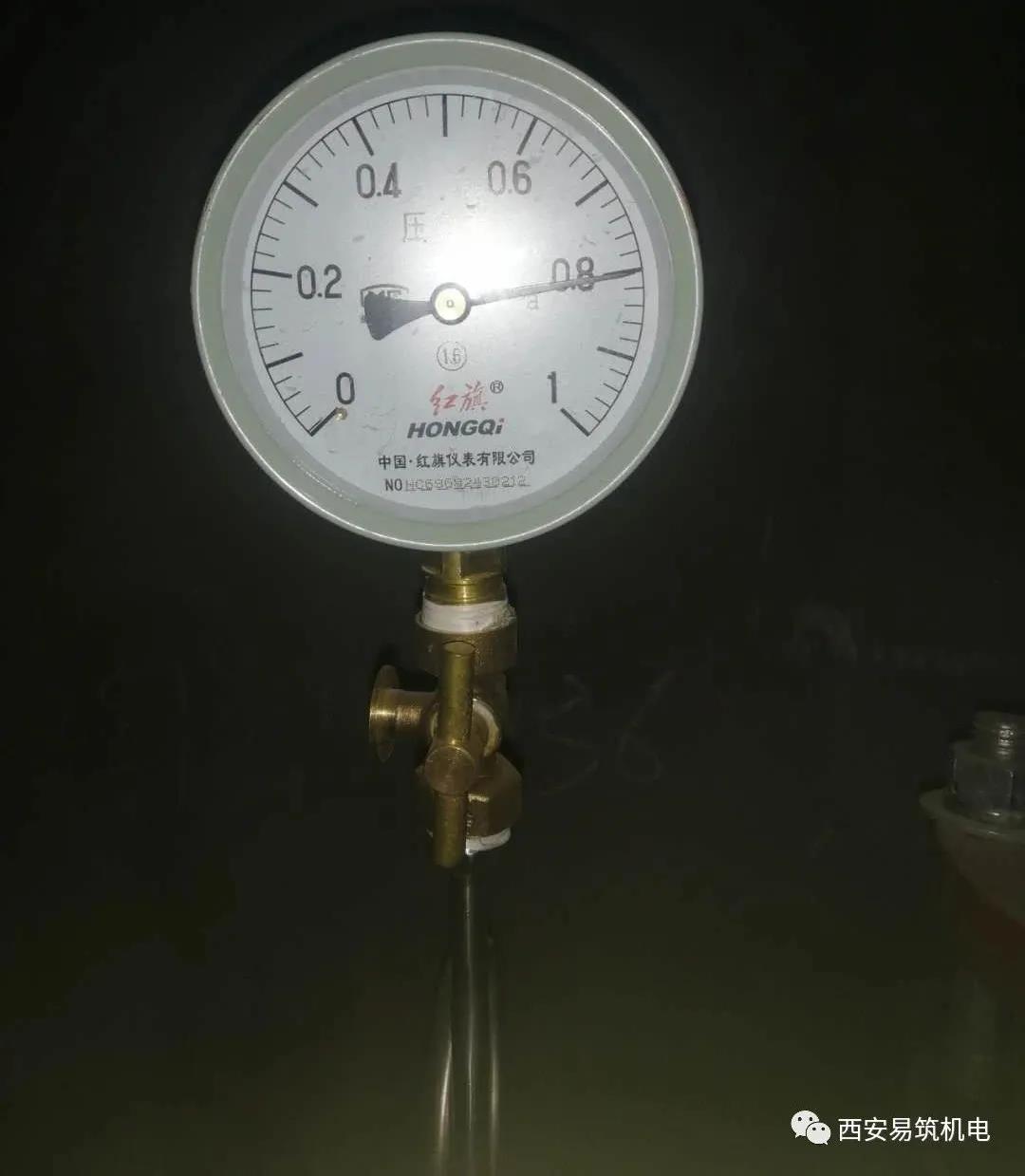

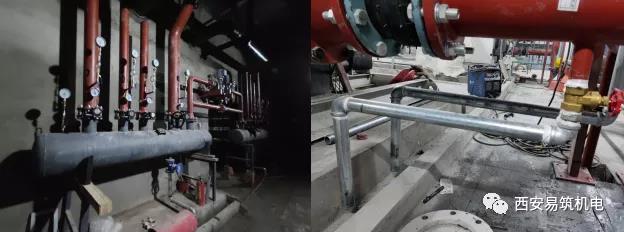

                                                                                                                    六、溫度計、壓力表等安裝






                                           所有管道連接完成后，安裝溫度計、壓力表等各種管道附件，連接泄水管道、補水管道。


                                                           七、管道試壓





  注水、打壓應在試壓泵臨時管路連接完畢之后，引入臨時用水，關閉泄水閥門，打開進水及排氣閥門往管路內注水。當管路最高點閥門出水后，說明系統水滿，并排盡空氣，關閉進水閥及排氣閥，啟動加壓泵，逐級加壓。逐級加壓過程要仔細檢查管路，如有漏點或其他問題，及時停泵泄水處理，至壓力達到強度試壓壓力標準且壓降合格即可。
