一起探討參數化圖框的創建？

2020-11-04     來源:西安易筑機電工業化科技有限公司

一、圖框繪制

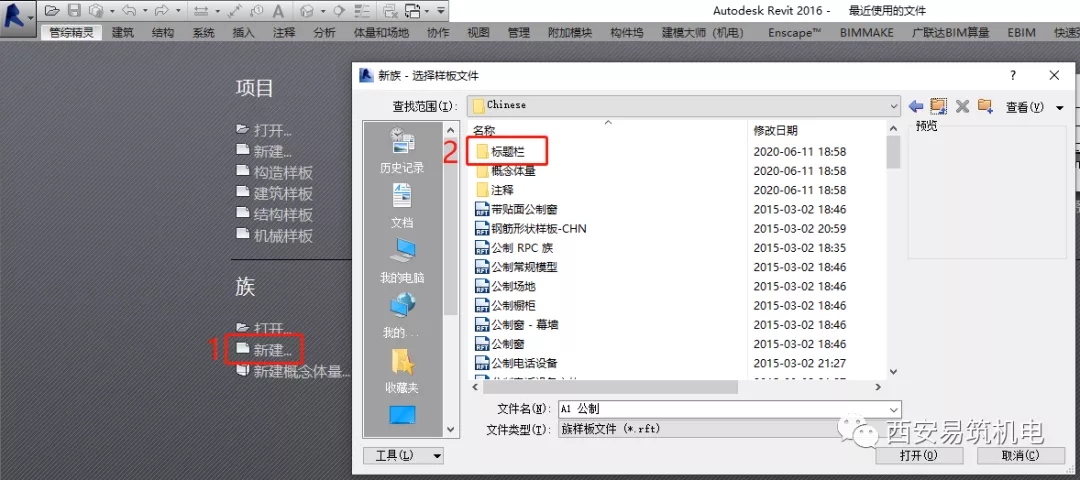

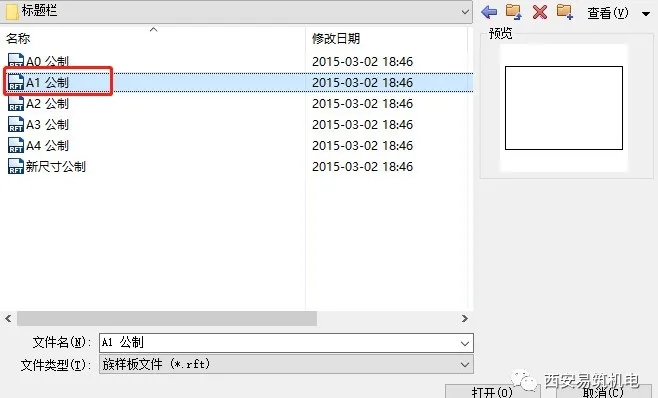

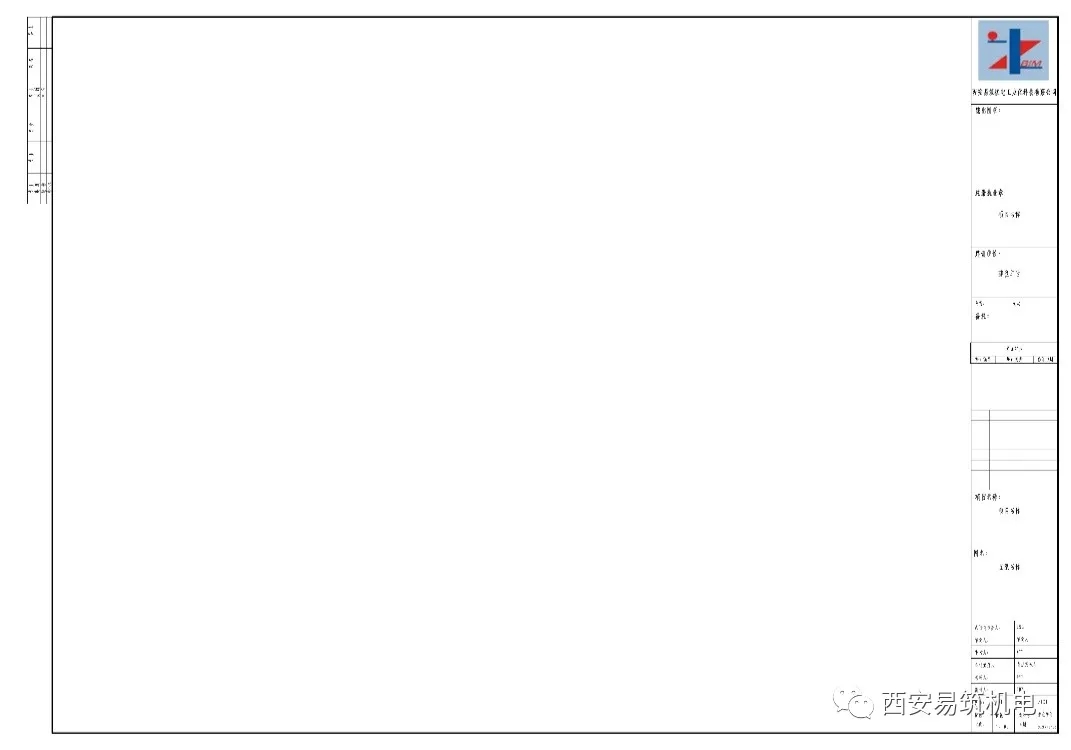

1.打開REVIT，新建A1公制圖框族。




2.點擊“創建”選項卡下的直線，新建圖框線、標題欄、會簽欄。

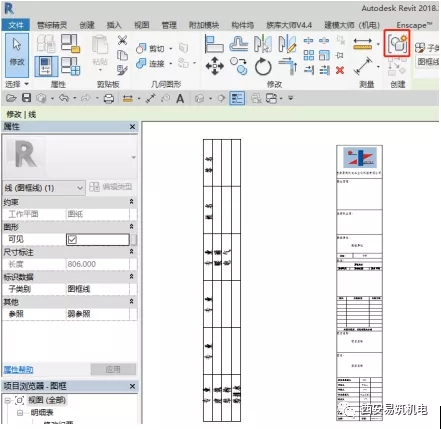

3.分別把標題欄，會簽欄單獨創建為組，移動到圖框內相應位置。



二、調整線型

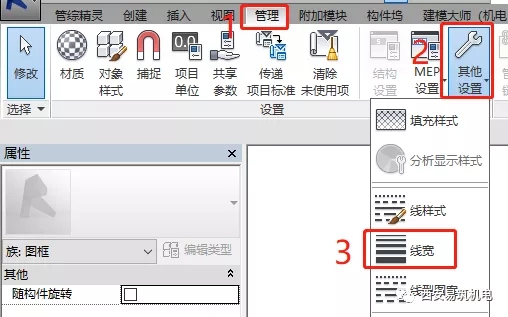

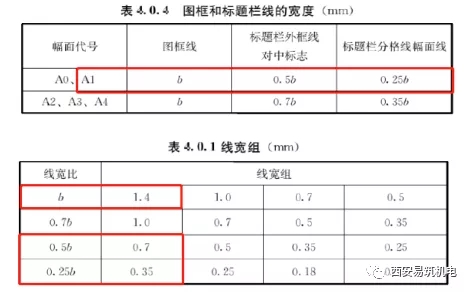

1.點擊“管理”選型卡下的“其他設置”，根據《房屋建筑制圖統一標準》規范要求，調整線寬。

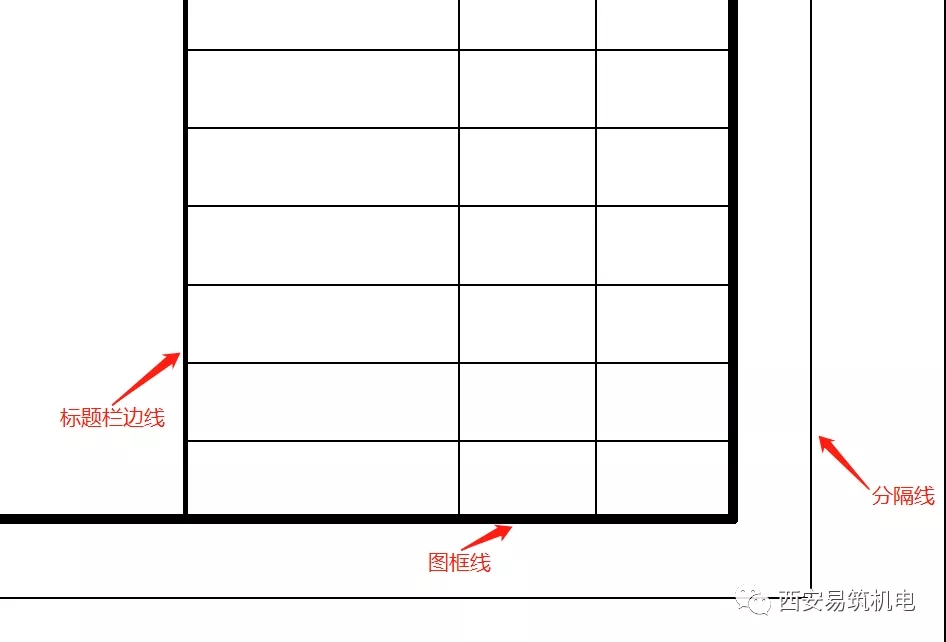

2.點擊“管理”選項卡下的“其他設置”分別對分格線、圖框線、標題欄線寬進行設置。

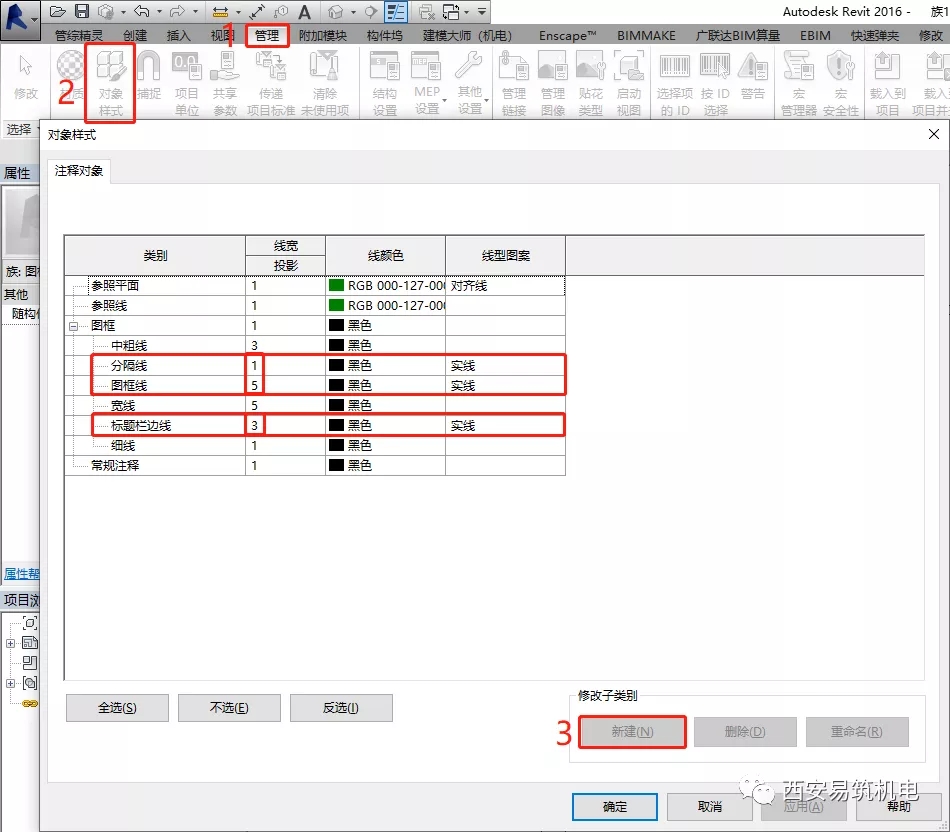

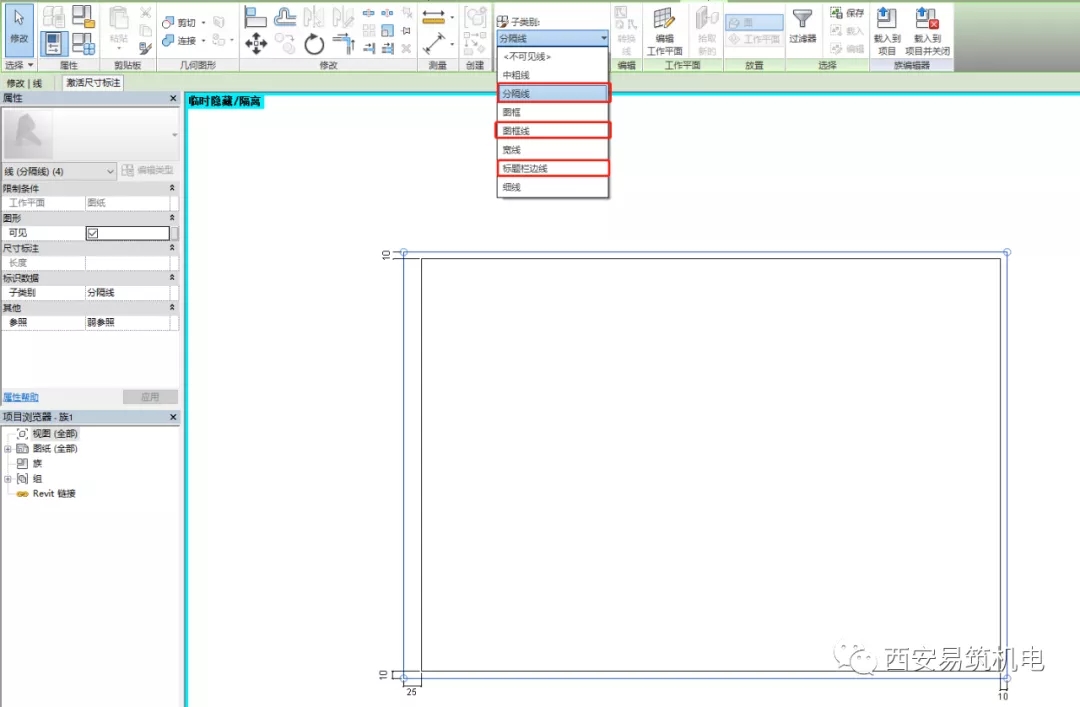

3.點擊“管理”選項卡下的對象樣式，新建分格線、圖框線、標題欄邊線，選擇相應線寬編號。




4.分別選中分格線、圖框線、標題欄邊線設置對應線寬。







三、.添加參數

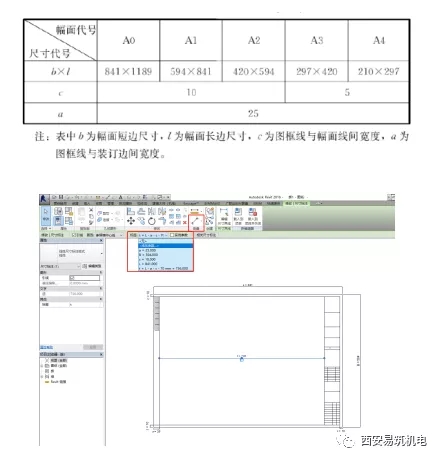

1.根據《房屋建筑制圖統一標準》規范要求對圖框尺寸進行標注，并對標注添加參數。

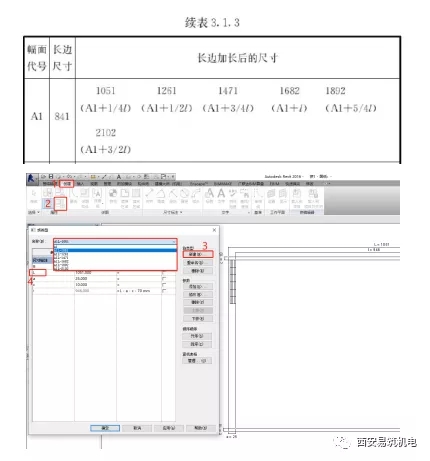

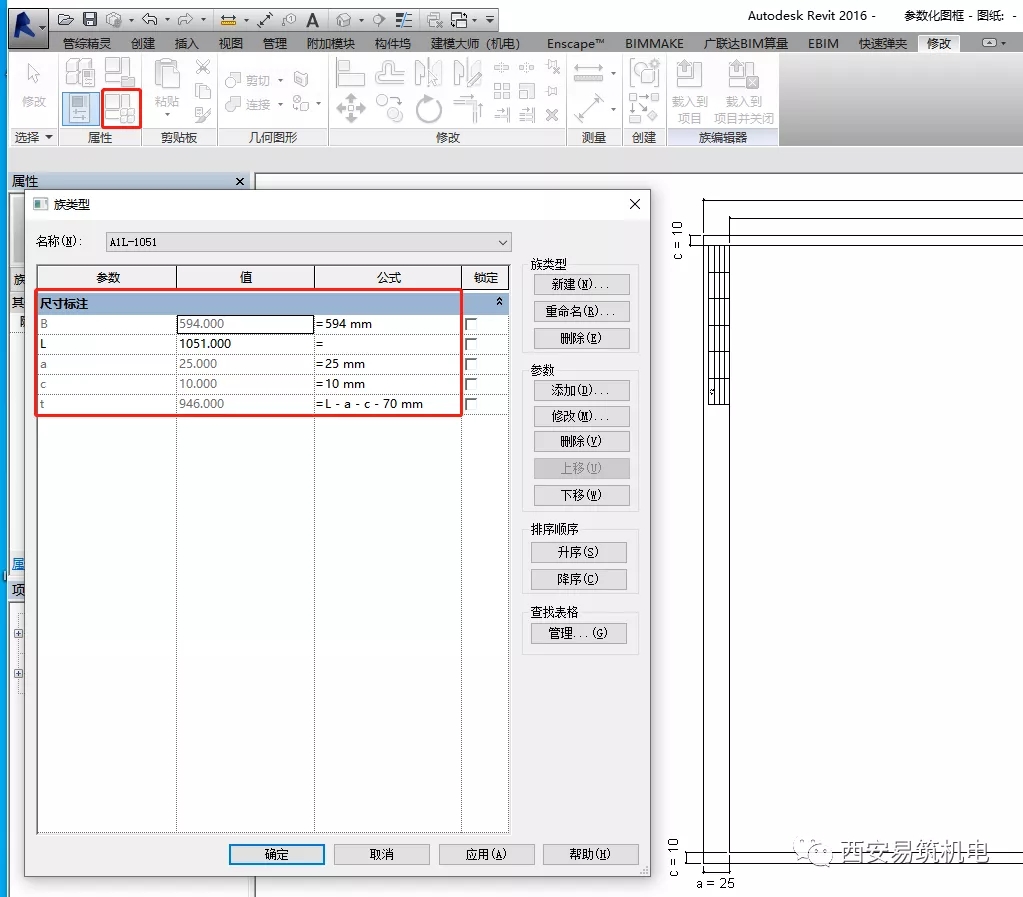

2.根據《房屋建筑制圖統一標準》規范要求，標準A1圖紙只需要改變圖框長度，在“族類型”對話框公式欄添加相應公式數據。

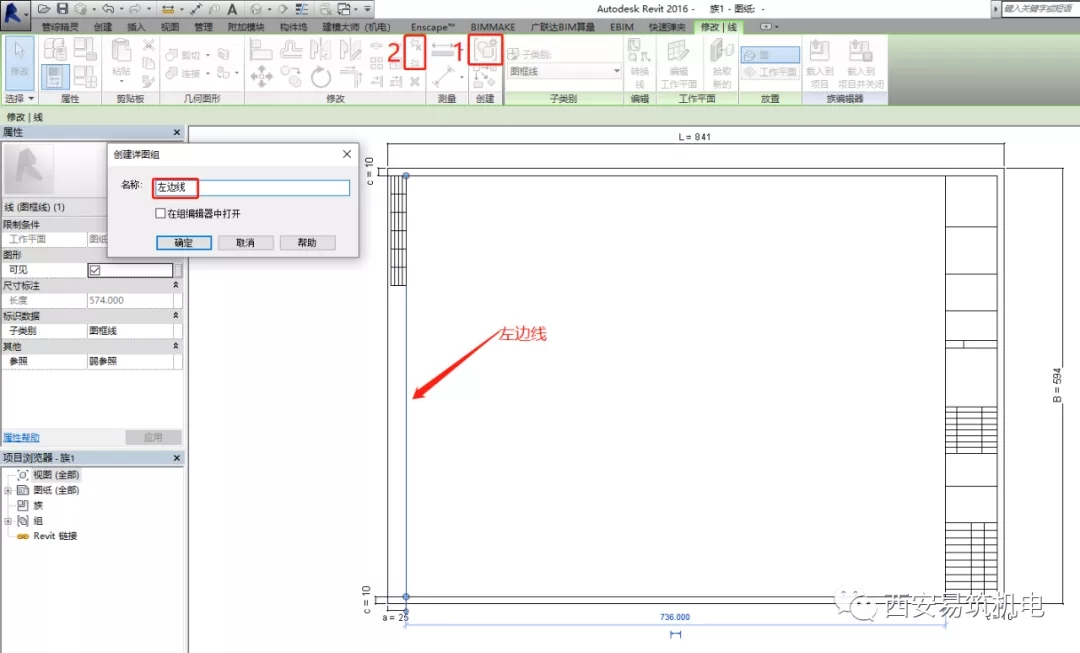

3.為使圖框加長邊整體從左往右進行變化，對圖框左邊線單獨創建組并鎖定。




4.根據《房屋建筑制圖統一標準》規范要求的尺寸，創建A1圖紙族類型。




四、添加標簽、文字及修改紀要

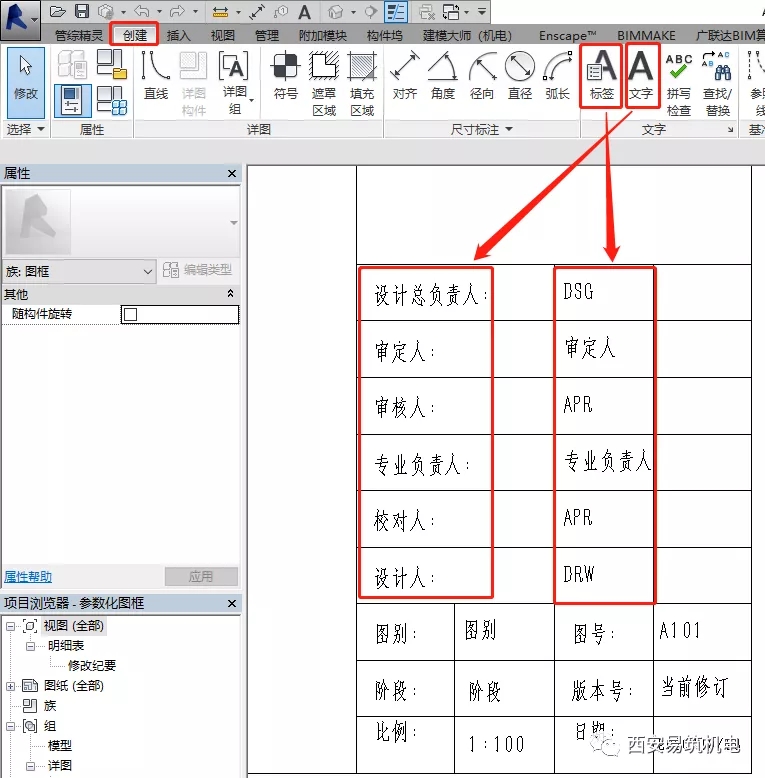

1.會簽欄及標題欄固定的注釋文字用“創建”命令欄下的“文字”進行添加，需要變動的文字用“創建”命令欄下的“標簽”進行添加。

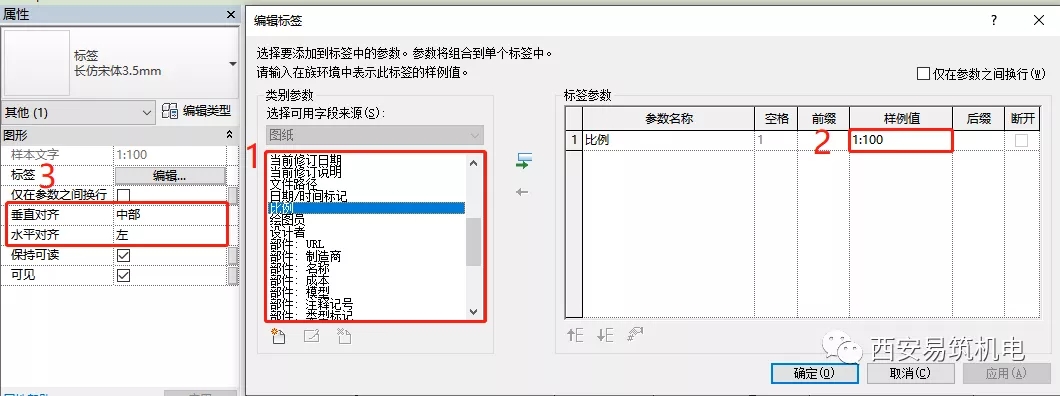

2.添加“標簽”時，“編輯標簽”對話框“類別參數”中有可以用的字段，直接添加使用即可。

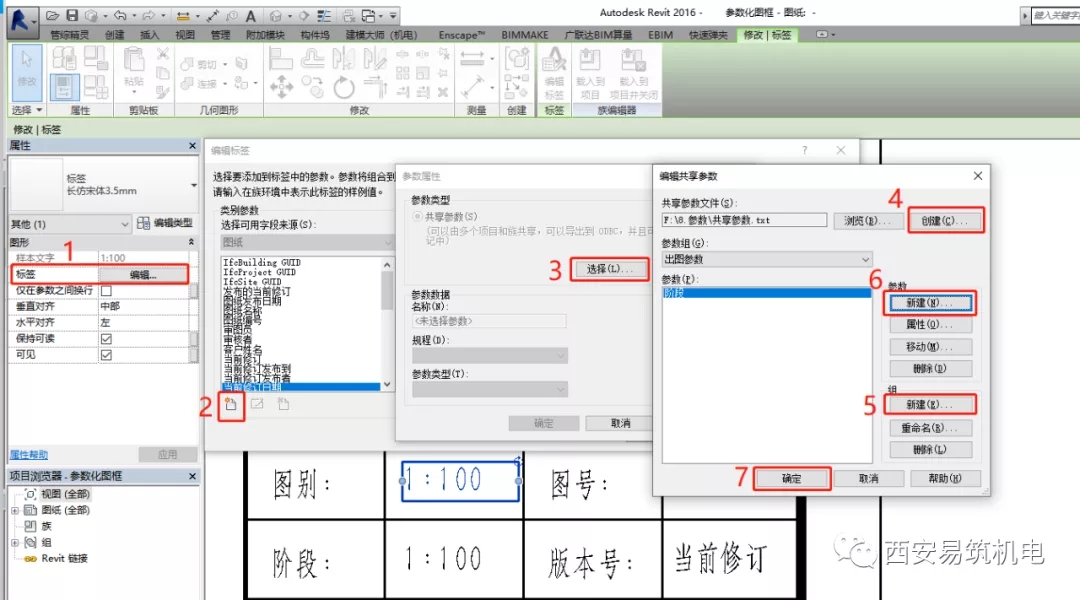

3.“編輯標簽”對話框“類別參數”中沒有可以用的字段，我們需要新建共享參數來添加可用字段。

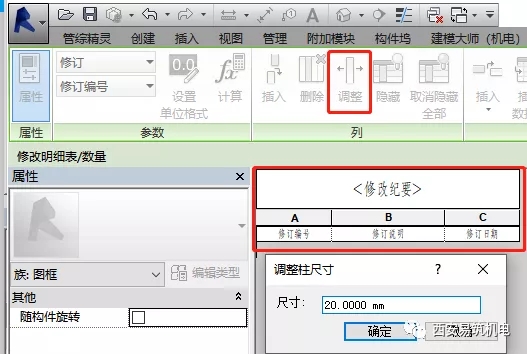

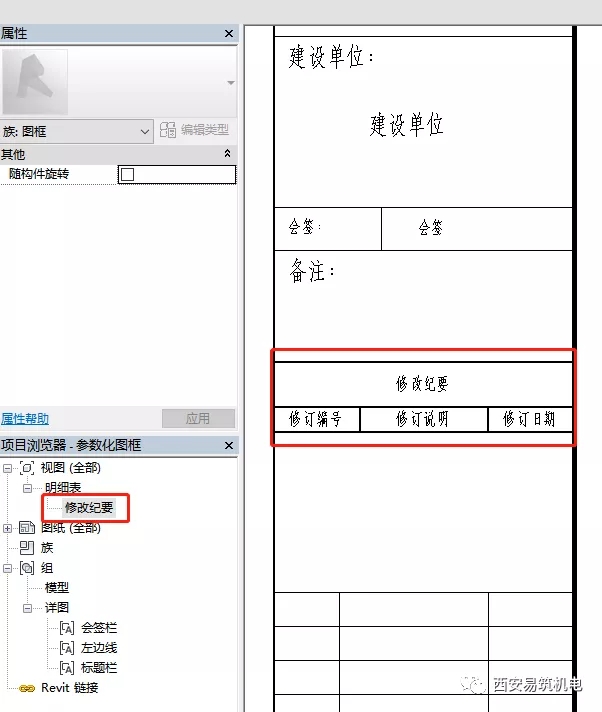

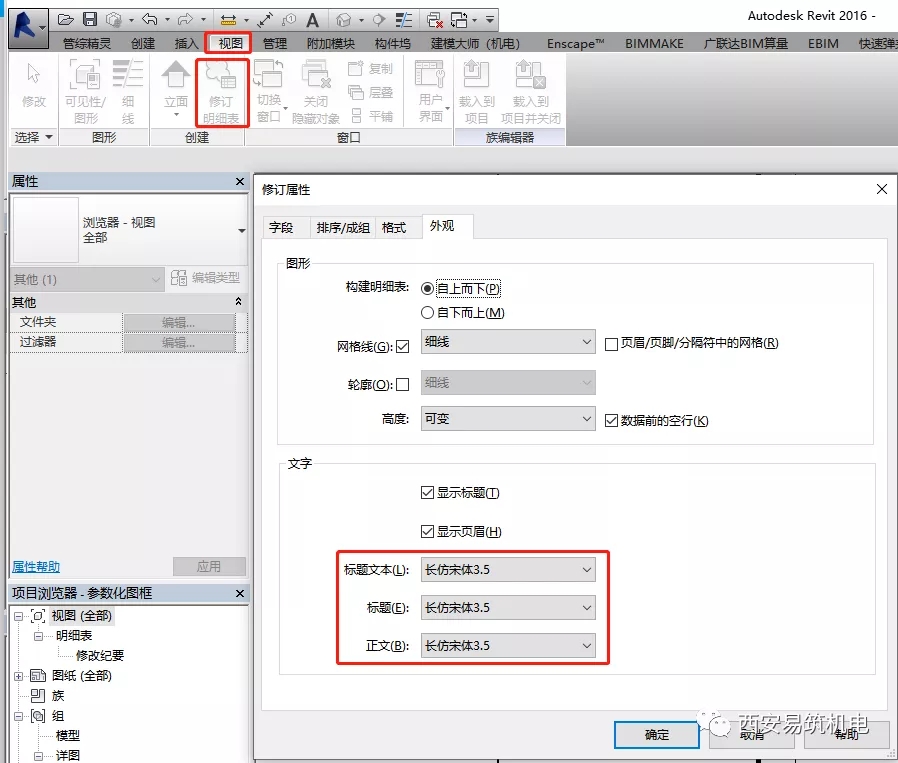

4.點擊“視圖”選項卡下的“修訂明細表”，根據制圖標準設置“修訂明細表”屬性，調整“修訂明細表”行寬，把設置好的“修訂明細表”放進標題欄中。








五、.添加公司LOGO

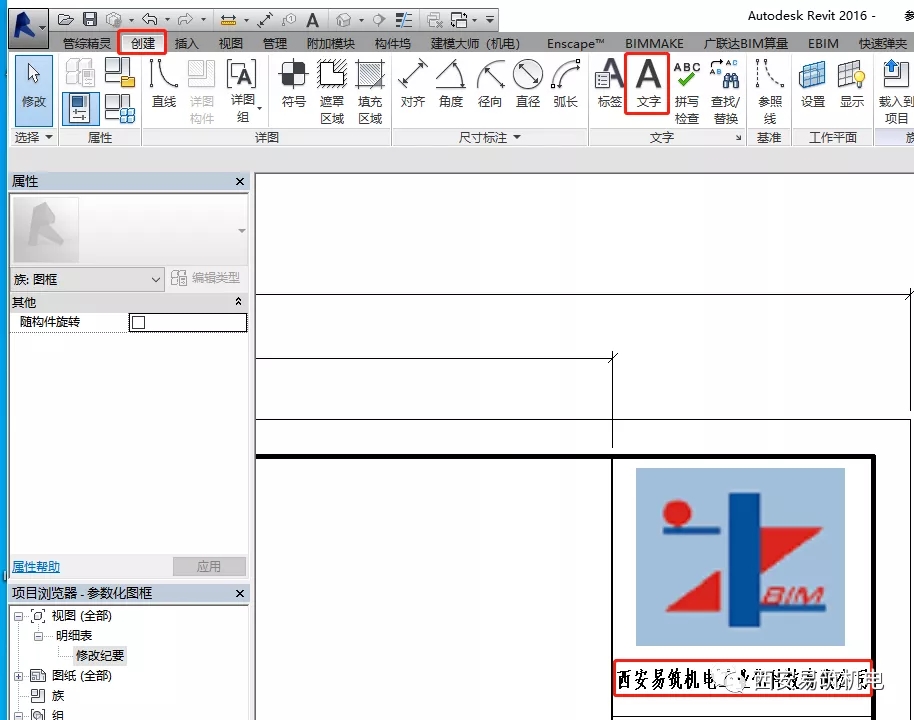

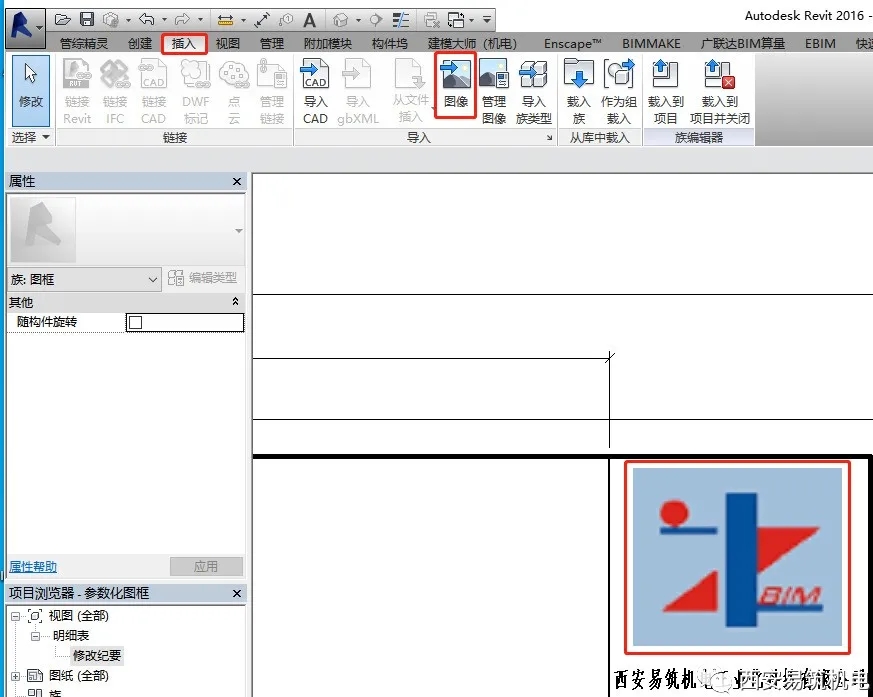

點擊“插入”選項卡下的“圖像”，把公司LOGO插入標題欄中，調整好圖像大小，點擊“創建”選項卡下的“文字”添加公司名稱。
