制冷機房管道連接的門道可真多

2020-08-21     來源:西安易筑機電工業化科技有限公司

一、溝槽連接方式

按設計要求的管徑和現場復核后的管段長度截斷管道。檢查管口，如發現管口有毛刺、不平整或端面不垂直管軸線時，應修正；

  1. 用專用刮刀將管口處的聚乙烯內層削坡口，坡角為20-30°，深度為1.0-1.5mm，且應用清潔的紙或布將坡口殘屑擦干凈；

  2. 用整圓器將管口整圓；

  3. 將鎖緊螺帽、C型緊箍環套在管上，用力將管芯插入管內，至管口達管芯根部； 將C型緊箍環移至距管口0.5-1.5mm處，再將鎖緊螺帽與管件本體擰緊。








二、焊接連接方式

根據設計要求，工作壓力在0.1MPa以上的蒸汽管道、一般管徑在32mm以上的采暖管道以及高層建筑消防管道可采用電、氣焊連接方式。

  1.管道焊接時應有防風、防雨雪措施，焊區環境溫度低于-20℃，焊口應預熱，預熱溫度為100-200℃，預熱長度為200-250mm。

 2.一般管道焊接為對口形式及組對。

 3.焊接前要將兩管軸線對中，先將兩管端部點焊牢，管徑在100mm以下可點焊三點，管徑在150mm以上以點焊四點為宜。

 4.管材壁厚在5mm以上者應對管端焊口部位鏟坡口，如用氣焊加工管道坡口，必須除去坡口表面的氧化皮，并將影響焊接質量的凹凸不平處打磨平。

 5.管材與法蘭盤焊接，應先將管材插入法蘭盤內，先點焊2-3點再用角尺找正找平后方可焊接，法蘭盤應兩面焊接，其內側焊縫不得凸出法蘭盤密封面。








三、法蘭連接方式(需要拆卸、與設備閥門等連接方式）

1.凡管段與管段采用法蘭盤聯接或管段與法蘭閥門連接方式者，必須按照設計要求和工作壓力選用標準法蘭盤。

2.法蘭盤的聯接螺栓直徑、長度應符合規范要求，緊固法蘭盤螺栓時要對稱擰緊，緊固好的螺栓外露絲扣應為2-3扣，不宜大于螺栓直徑的二分之一。

3.法蘭盤連接方式襯墊，一般給水（冷水）采用厚度為3mm的橡膠墊，供熱、蒸汽、生活熱水管道應采用厚度為3mm的石棉橡膠墊。墊片要與管徑同心，不得放偏。

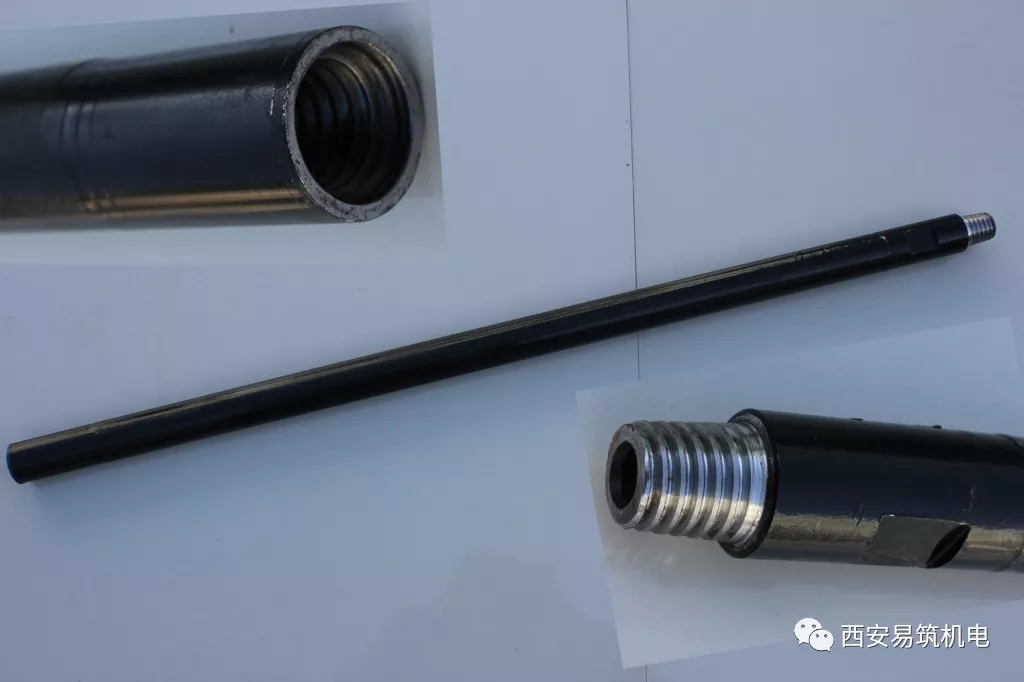

 四、絲扣連接方式(鍍鋅鋼管、襯塑鍍鋅鋼管)

   1.斷管：根據現場測繪草圖，在選好的管材上畫線，按線斷管。

   2.套絲：將斷好的管材，按管徑尺寸分次套制絲扣，一般管徑15~32mm套絲2次，40~50mm套絲3次，70mm以上套絲3~4次為宜。
