循環冷卻水與冷卻塔設計規范淺析

2021-07-07     來源:西安易筑機電工業化科技有限公司

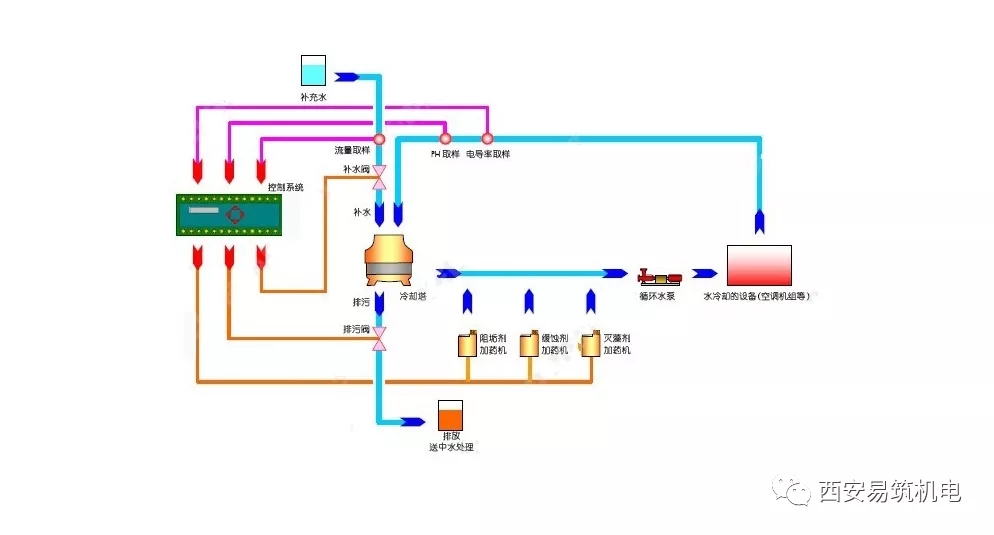

一、設計循環冷卻水系統時應符合下列要求:

1、循環冷卻水系統宜采用敞開式，當需采用間接換熱時，可采用密閉式。

2、對于水溫、水質、運行等要求差別較大的設備,循環冷卻水系統宜分開設置。3、敞開式循環冷卻水系統的水質應滿足被冷卻設備的水質要求。

4、設備、管道設計時 應能使循環系統的余壓充分利用。

5、冷卻水的熱量宜回收利用。

6、當建筑物內有需要全年供冷的區域,在冬季氣候條件適宜。

時宜利用冷卻塔作為冷源提供空調用冷水。

二、冷卻塔 設計計算所選用的空氣干球溫度和濕球溫度,應與所服務的空調等系統的設計空氣干球溫度和濕球溫度相吻合，應采用歷年平均不保證50h的干球溫度和濕球溫度。

三、冷卻塔位置的選擇應根據下列因素綜合確定 :

1、氣流應通暢,濕熱空氣回流影響小,且應布置在建筑物的最小頻率風向的上風側;

2、冷卻塔不應布置在熱源、廢氣和煙氣排放口附近,不宣布1在高大建筑物中間的狹長地帶上;

3、冷卻塔與相鄰建筑物之間的距離，除滿足塔的通風要求外,還應考慮噪聲、飄水等對建筑物的影響。

四、選用成品冷卻塔時,應符合下列要求:

1、按生產廠家提供的熱力特性曲線選定,設計循環水量不宜超過冷卻塔的額定水量:當循環水量達不到額定水量的80%時，應對冷卻塔的配水系統進行校核;

2、冷卻塔應冷教高、能源省、噪聲低、重量輕、體積小、壽命長、安裝維護簡單、飄水少;

3、材料應為阻燃型,并應符合防火要求;

4、數量宜與冷卻水用水設備的數量、控制運行相匹配;

5、塔的形狀應按建筑要求,占地面積及設置地點確定:

6、當冷卻塔的布置不能滿足本規范第3. 10. 3條的規定時，應采取相應的技術措施,并對塔的熱力性能進行校核。

五、當可能有凍結危險時，冬季運行的冷卻塔 應采取防凍措施；

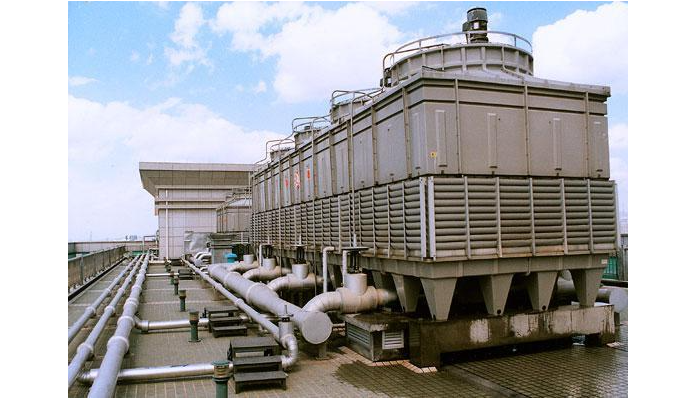

六、冷卻塔的布置,應符合下列要求:

1、冷卻塔宜單排布置;當需多排布置時,塔排之間的距離應保證塔排同時工作時的進風量;

2、單側進風塔的進風面宜面向夏季主導風向;雙側進風塔的進風面宜平行夏季主導風向;

3、冷卻塔進風側離建筑物的距離，宜大于塔進風口高度的2倍;冷卻塔的四周除滿足通風要求和管道安裝位置外,還應留有檢修通道;通道凈距不宜小于1. 0m.

七、 冷卻塔應設置在專用的基礎上,不得直接設置在樓板或屋面上；

八、 環境對噪聲要求較高時,冷卻塔可采取下列措施:

1、冷卻塔的位置宜遠離對噪 聲敏感的區城:

2、應采用低噪聲型或超低噪聲型冷卻塔;

3、進水管、出水管、補充水管上應設置隔振防噪裝置，

4、冷卻塔基礎應設置隔振裝置;

5、建筑上應采取隔聲吸音屏障。



九、循環水泵的臺數宜與冷水機組相匹配。循環水泵的出水量應按冷卻水循環水量確定，揚程應按設備和管網循環水壓要求確定,并應復核水泵泵殼承壓能力。

十、冷卻塔循環管道的流速,宜采用下列數值:

1、循環干管管徑小于等于250mm時.應為1. 5m/s~2. 0m/ s;管徑大于250mm、小于500mm時，應為2. 0m/s~2. 5m/s;管徑 大于等于500mm時.應為2. 5m/s~3. 0m/s;

2、當循環水泵從冷卻塔集水池中吸水時,吸水管的流速宜采用1.0m/s~1. 2m/s當循環水泵直接從循環管道吸水，且吸水管直徑小于等于250mm時，流速宜為1. 0m/s~1. 5m/s，當吸水管直徑大于250mm時，流速宜為1. 5m/s~2. 0m/s。水泵出水管的流速可采用循環干管下限流速。

十一、冷卻塔集水池的設計，應符合下列要求:

1、集水池容積應按下列第1)項、第2)項因素的水量之和確定,并應滿足第3)項的要求:

1) 布水裝置和淋水填料的附著水量,宜按循環水量的1.2%~1.5%確定;

2) 停泵時因重力流入的管道水容量:

3) 水泵吸水口所需最小淹沒深度應根據吸水管內流速確定，當流速小于等于0. 6m/s時，最小淹沒深度不應小于0.3m;當流速為1. 2m/s時，最小淹沒深度不應小于0.6m.

2、當選用成品冷卻塔時,應按本條第1款的規定.對其集水盤的容積進行核算,當不滿足要求時,應加大集水盤深度或另設集水池;

3、不設集水池的多臺冷卻塔并聯使用時,各塔的集水盤宜設連通管:當無法設置連通管時，回水橫干管的管徑應放大一級:連通管、回水管與各塔出水管的連接應為管頂平接;塔的出水口應采取防止空氣吸人的措施;

4、每臺(組)冷卻塔應分別設置補充水管、泄水管、排污及溢流管;補水方式宜采用浮球閥或補充水箱.

當多臺冷卻塔共用集水池時，可設置一套補充水管、泄水管、排污及溢流管。

十二、冷卻塔補充水量可按下式計算:

qbc=qx*Nn/Nn-1

式中:  qbc-----------補充水水量(m2/h);

qx----------蒸發損失水量(m'/h);

Nn---------濃縮倍數,設計濃縮信數不宜小于3.0.

注:對于建筑物空調、冷凍設備的補充水量,應按冷卻水循環水量的1%~ 2%確定。

十三、冷卻塔補充水總管上應設置水表等計量裝置。

十四、建筑空調系統的循環冷卻水系統應有過濾 、緩蝕、阻垢:殺菌、滅藻等水處理措施。

十五、旁流處理水量可根據去除懸浮物或溶解固體分別計算。當采用過濾處理去除懸浮物時.過濾水量宜為冷卻水循環水量的1%~5%。


參考規范：GB 50015-2003 建筑給水排水設計規范
