這才是BIM放樣機器人，最正確的打開方式!

2021-07-02     來源:西安易筑機電工業化科技有限公司

      機電安裝管線錯綜復雜，空間結構繁復多變，為了保證工程精度，BIM放樣機器人，被引入到施工中，利用其快速、精準、智能、操作簡便、勞動力需求少的優勢，將模型中的數據直接轉化為現場的精準點位。

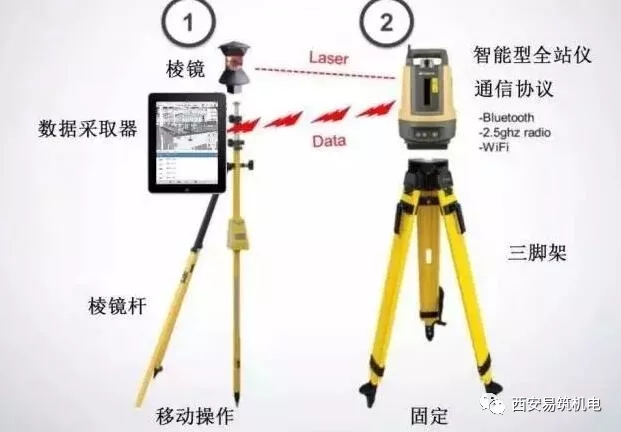

主要硬件包括：

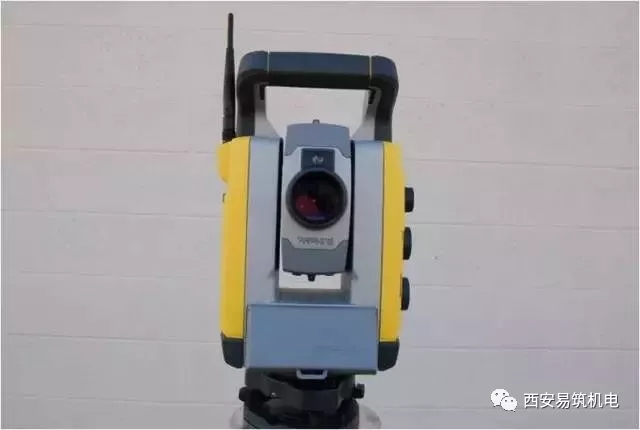

全站儀主機：用于指示、測量放樣點位的設備。

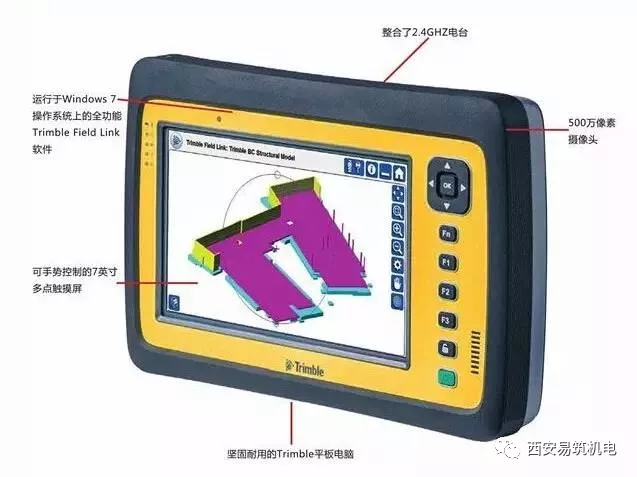

外業平板電腦：即手持終端，導入BIM模型后，用于控制、選擇測量或放樣點，可直觀連接和設置全站儀。

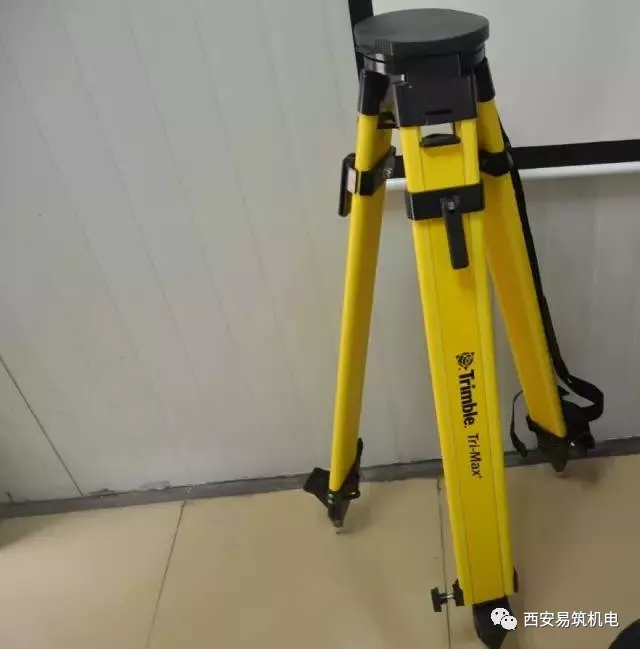

三腳架：支撐及固定全站儀主機，可根據需要調整高度及角度。

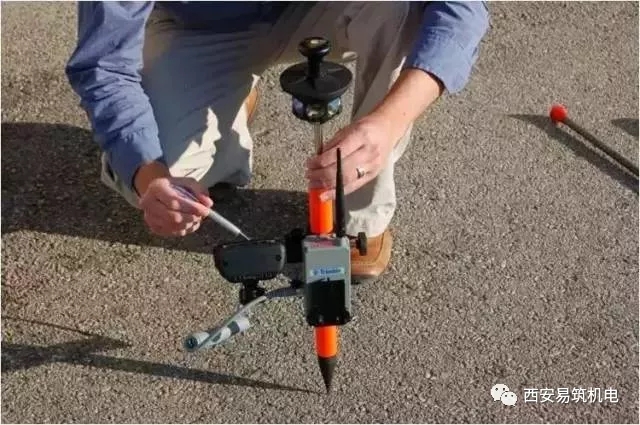

全反射棱鏡及棱鏡桿：用于點位在地面上測量及放樣，與主機智能連接后準確定位，實時動態跟蹤。

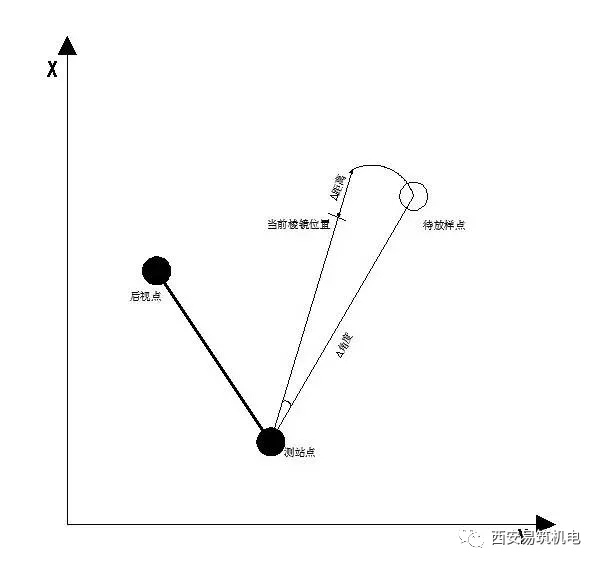

工作原理：

1從BIM模型中設置現場控制點坐標和建筑物結構點坐標分量作為BIM模型復合對比依據，在BIM模型中創建放樣控制點。

2在已通過審批的機電BIM模型中，設置機電管線支吊架點位布置，并將所有的放樣點導入軟件中。

3進入現場，使用BIM放樣機器人對現場放樣控制點進行數據采集，即刻定位放樣機器人的現場坐標。

4通過平板電腦選取BIM模型中所需放樣點，指揮機器人發射紅外激光自動照準現實點位，實現“所見點即所得”，從而將BIM模型精確的反應到施工現場。

        以往通過傳統的施工驗收方法驗收精度為厘米級，而使用BIM放樣機器人輔助，驗收精度可突破性地達到毫米級，更有利于提高施工驗收的質量。同時，BIM放樣機器人可通過無線網絡將現場驗收情況實時傳遞到辦公室，實現遠程驗收同步保存實時的影像記錄，確保驗收過程精確可靠。
