前方高能:如何利用Revit軟件出機電安裝水系統圖

2020-05-26     來源:西安易筑機電工業化科技有限公司

 導讀：

  由于機電設計在建筑中所占比重比較大，在使用Revit翻?；蛘咴O(shè)計的時候相信大家也會遇見很多問題，今天就讓我們就一起來學習如何利用Revit軟件出機電安裝水系統圖吧！


1.進入三維視圖，將調整好視角的三維視圖進行鎖定。

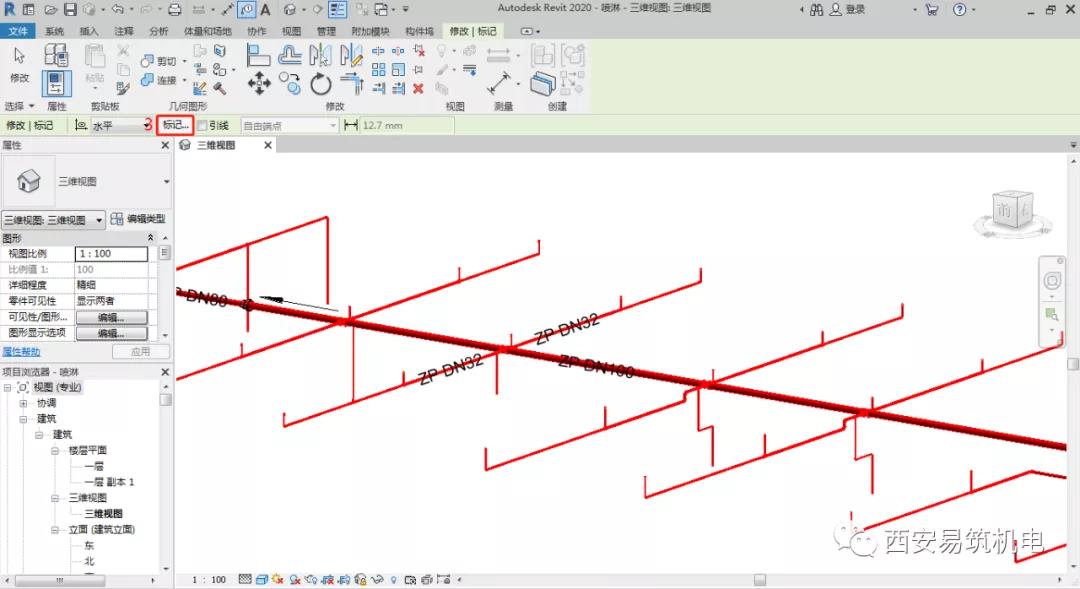

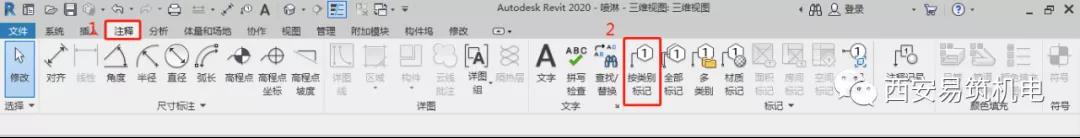

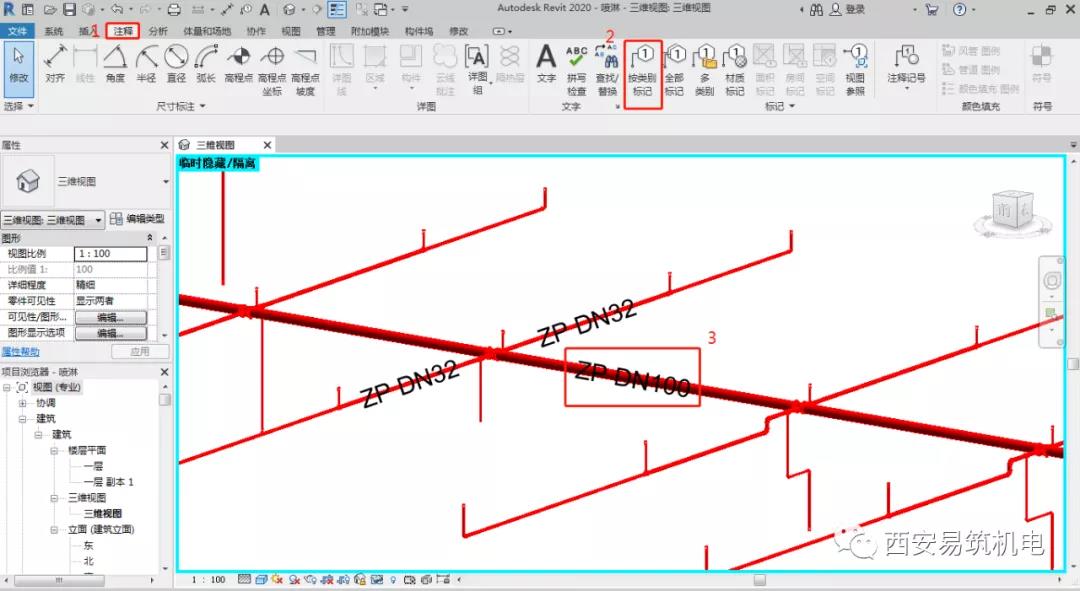

2.選擇“注釋”選項卡下的“按類別標記”按鈕，然后選擇要標注的管道







注意：管道尺寸標記需要標高、系統縮寫等信息，需要編輯“管道尺寸標記”族進行添加需要的構件信息

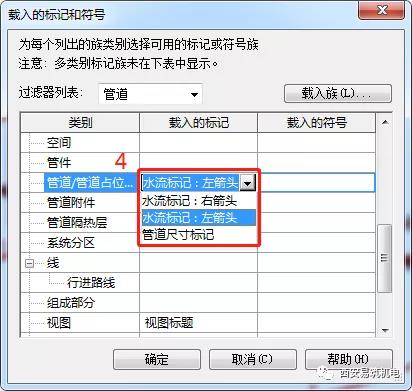

3.選擇“注釋”選項卡下的“按類別標記”按鈕，然后選擇需要標注管道介質流向的管道















注意：管道介質流向標記需要自己建族

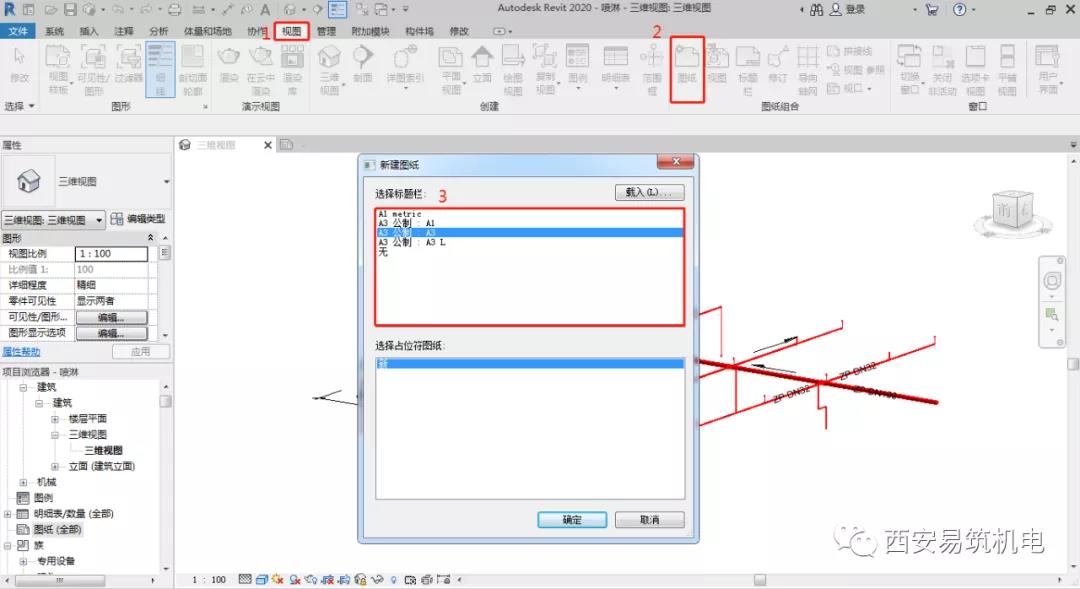

4.需要的管道信息標注完成之后，點擊“視圖”選項卡下的“圖紙”按鈕，選擇所需要的圖框，點擊“確定”

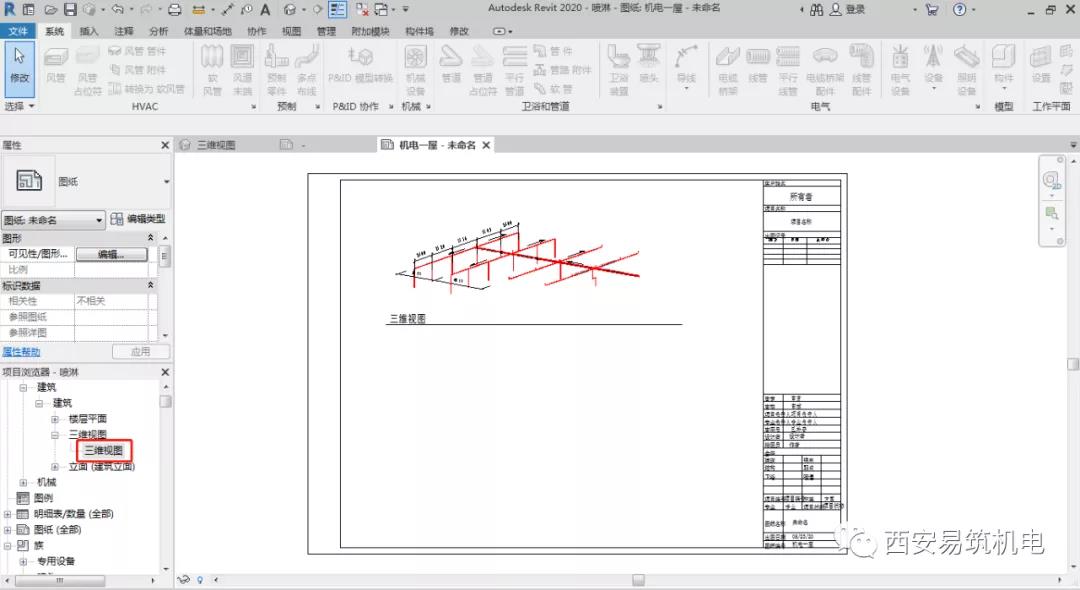

5.直接把標注完成后的三維視圖拖進圖框，放到合適的位置

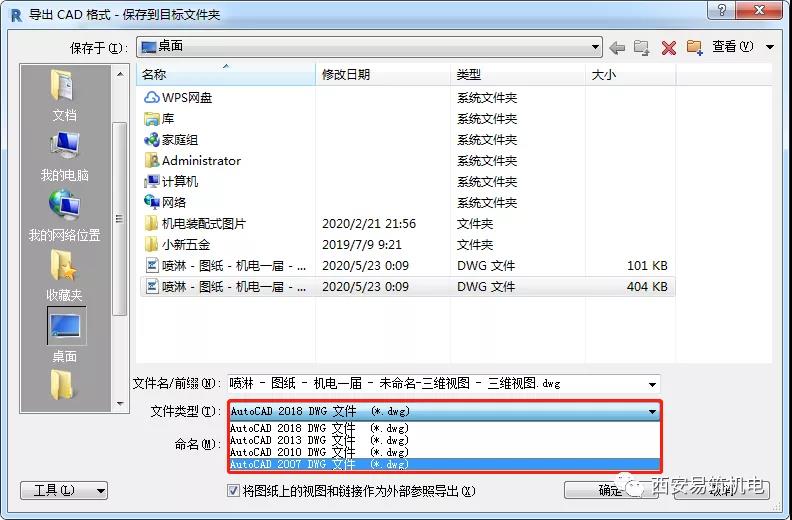

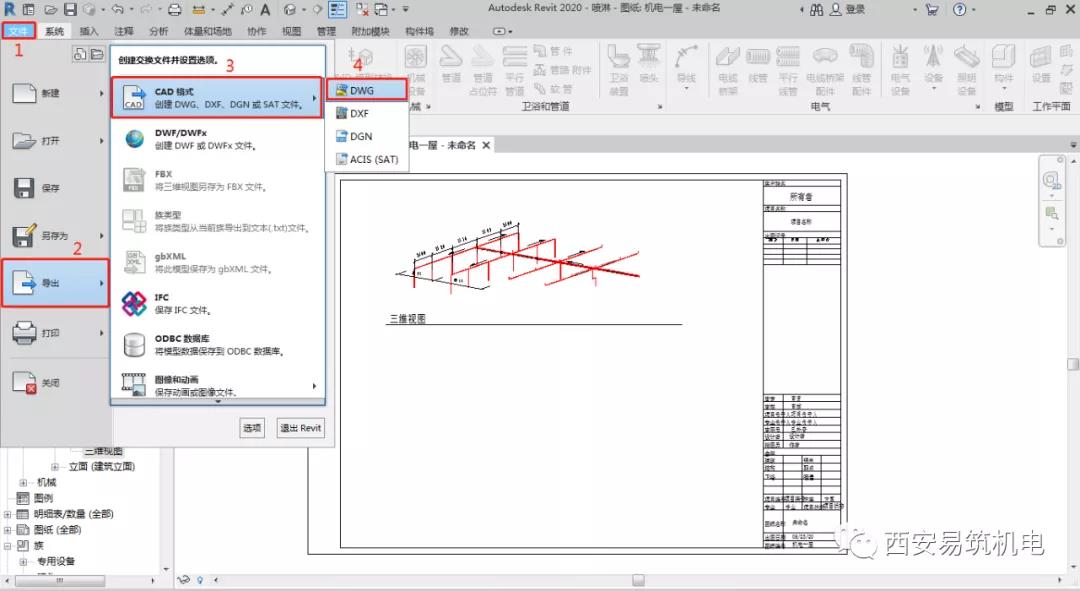

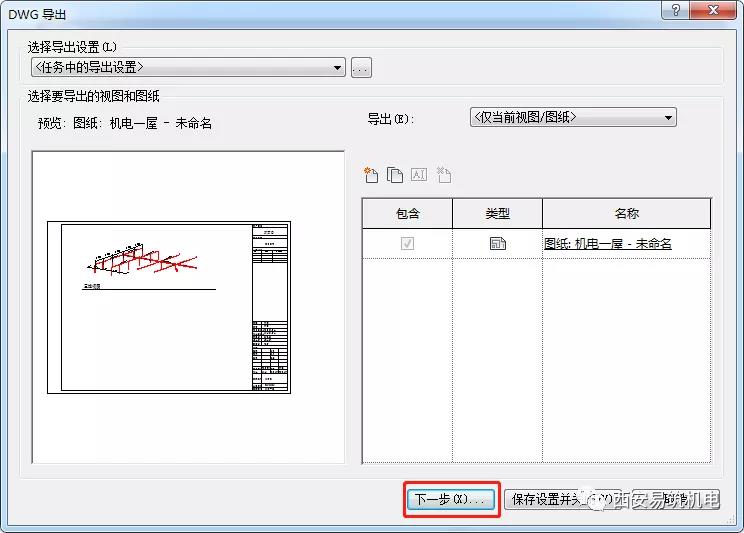

6.點擊左上角“文件”下拉列表中的“導出”DWG格式，在“DWG導出”對話框中，點擊下一步，在“導出CAD格式”對話框中選擇需要的文件類型進行保存

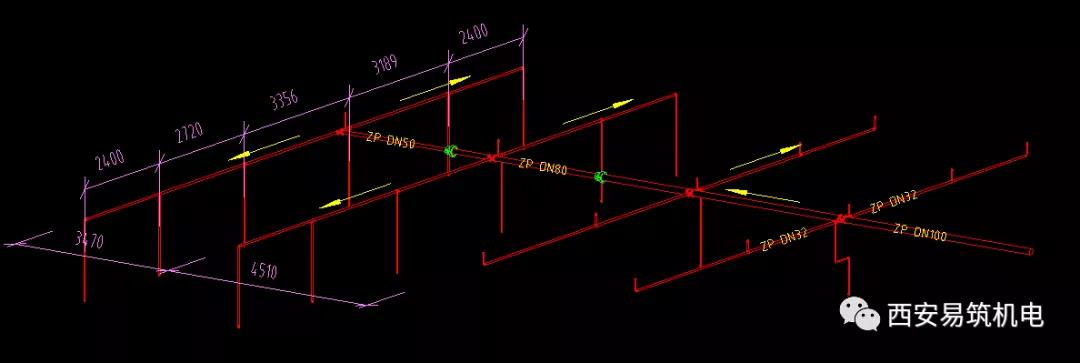

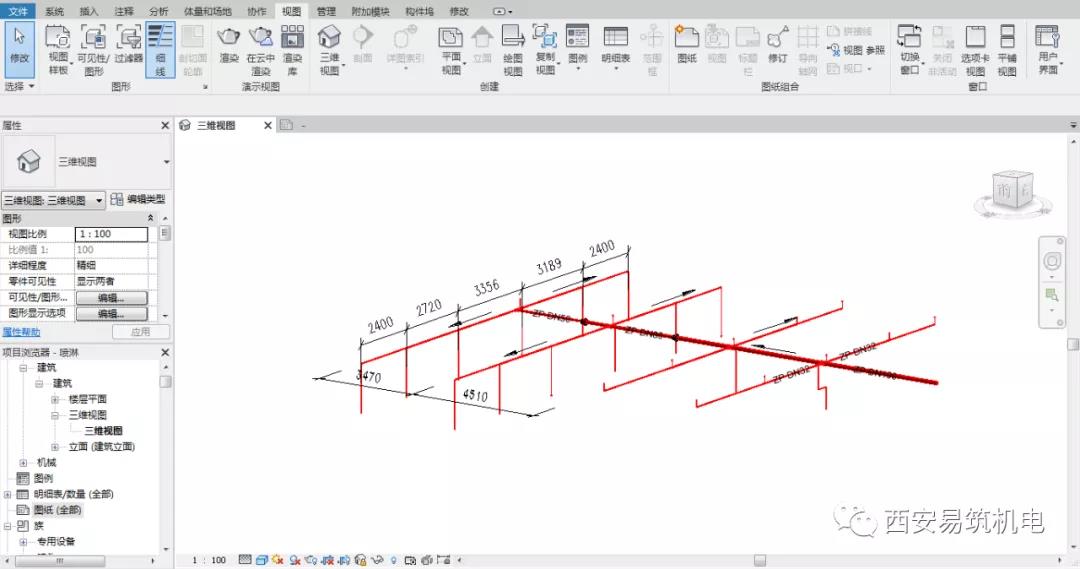

延伸小知識：怎么在Revit三維視圖中標注水平管與水平管、立管與立管之間的間距？

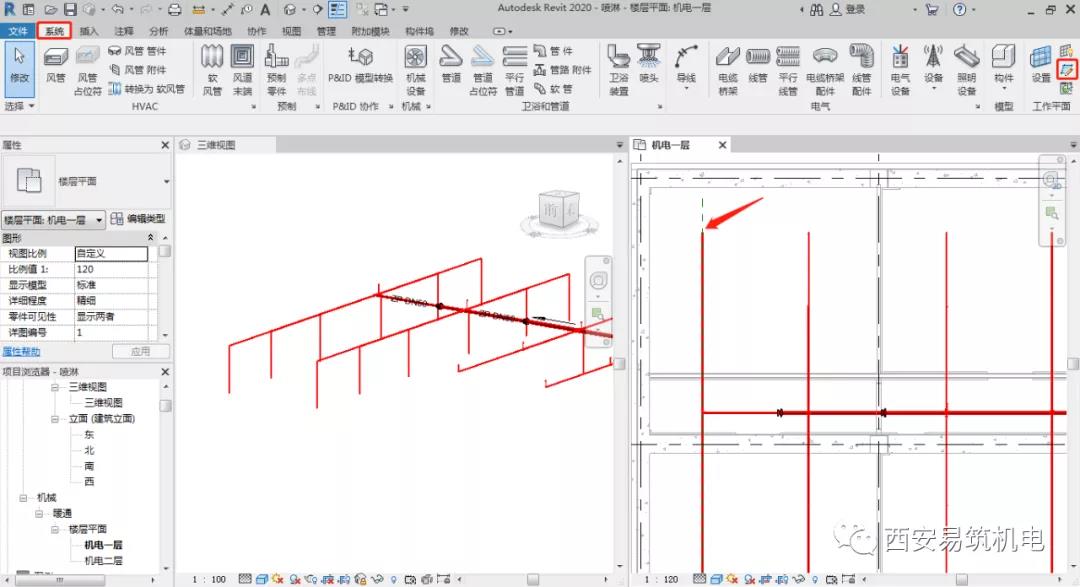

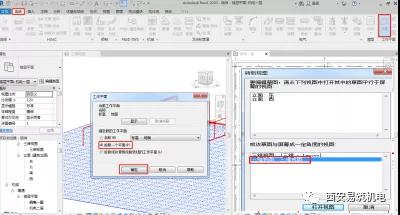

立管之間的標注需要在樓層平面圖里面做參照平面，拾取參照平面進入鎖定的三維視圖進行標注，水平管之間的標注需要去剖面里面做一個參照平面，拾取參照平面進入鎖定的三維視圖對水平管進行標注
















管道介質流向標記族

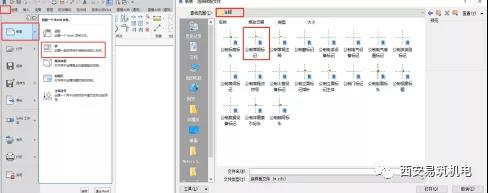

1.新建“公制常規標記”族。

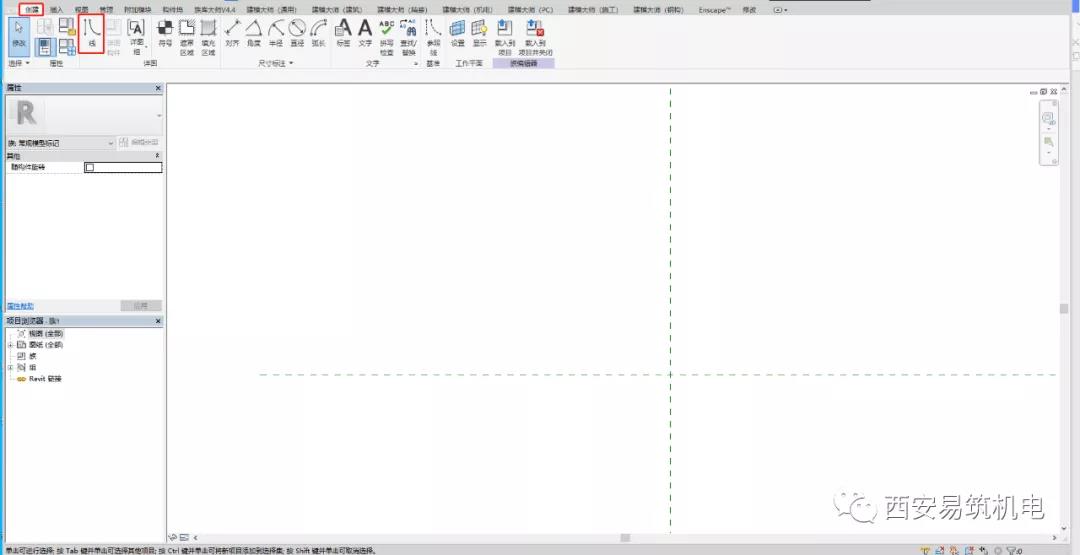

2.點擊“創建”選項卡面板下的“線”命令繪制箭頭。（快捷鍵：LI）

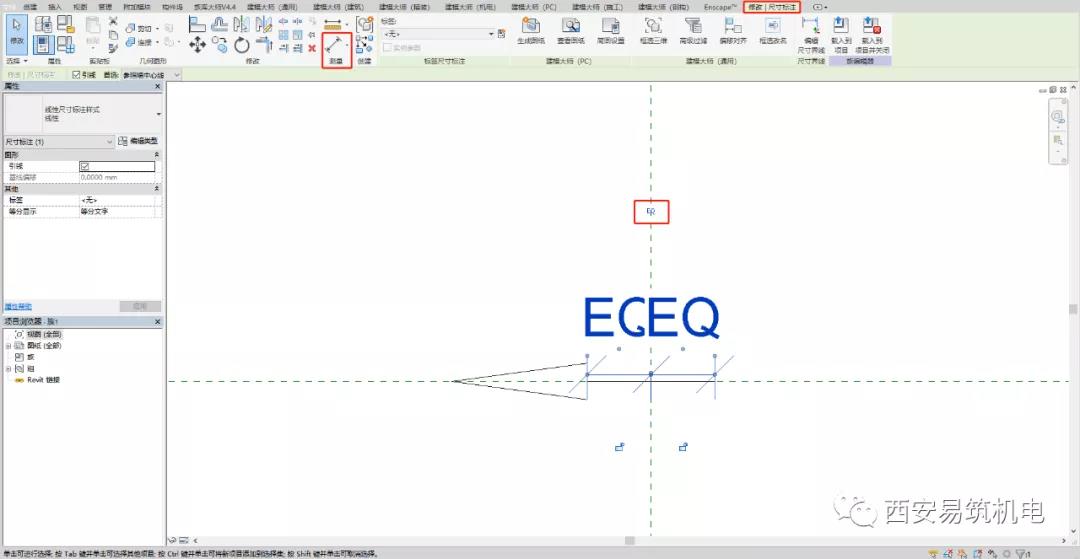

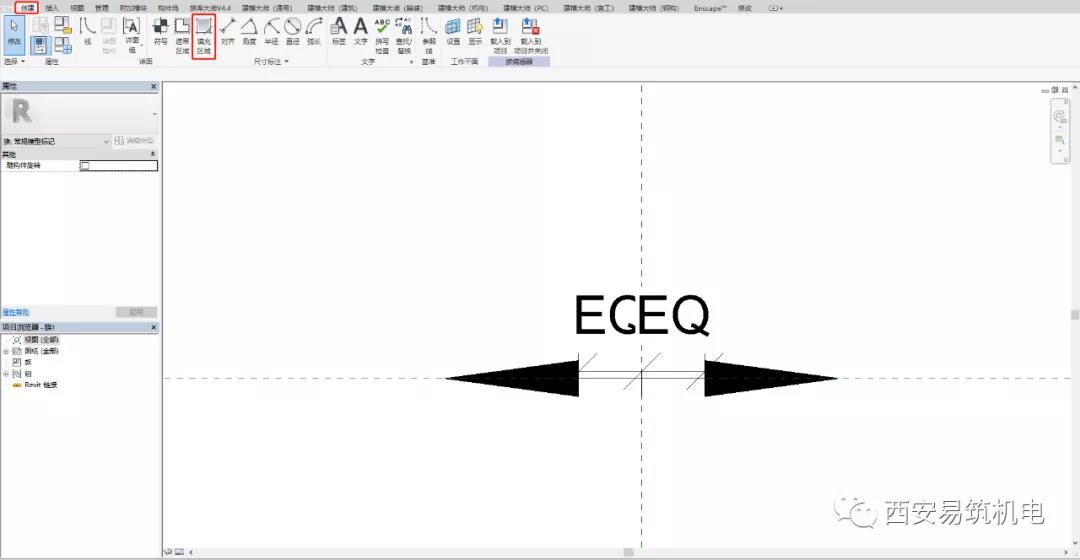

3.標注箭頭尾部線段，EQ等分線段。（快捷鍵：DI）








4.點擊“創建”選項卡面板下的“填充區域”，對箭頭部位進行填充并鏡像。

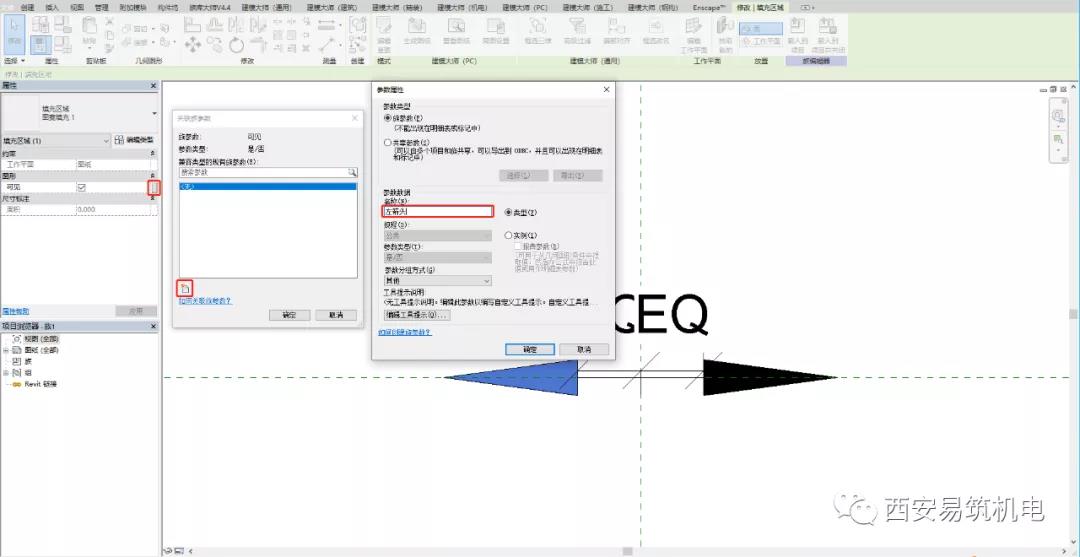

 5.選中填充區域線及填充圖案，選中“屬性”面板中的圖形可見性，新建“關聯族參數”“左箭頭”“右箭頭”。

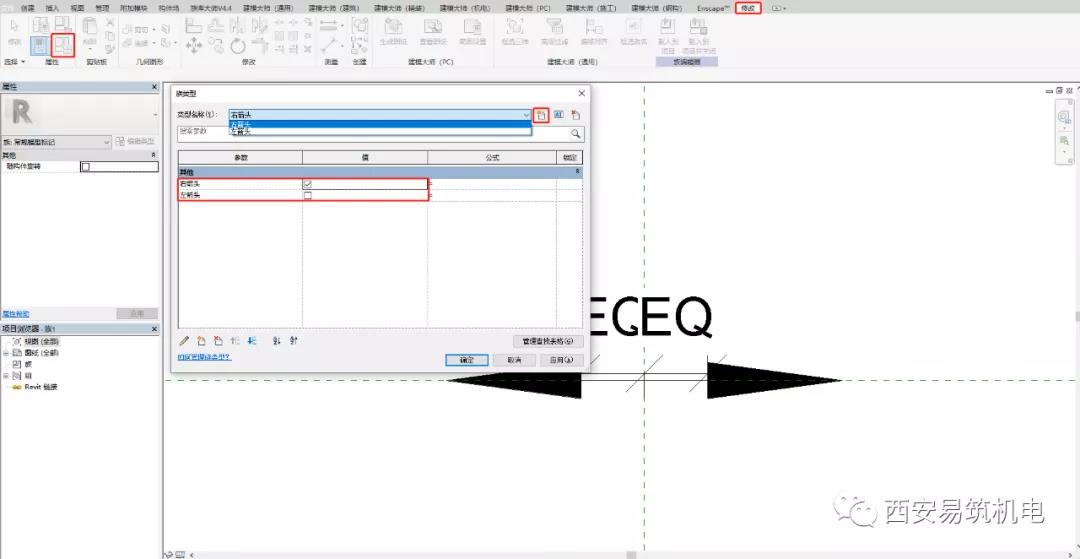

 6.在“族類型”對話框中新建“類型名稱”并在相應的“關聯族參數”名稱后面打?qū)础?/span>

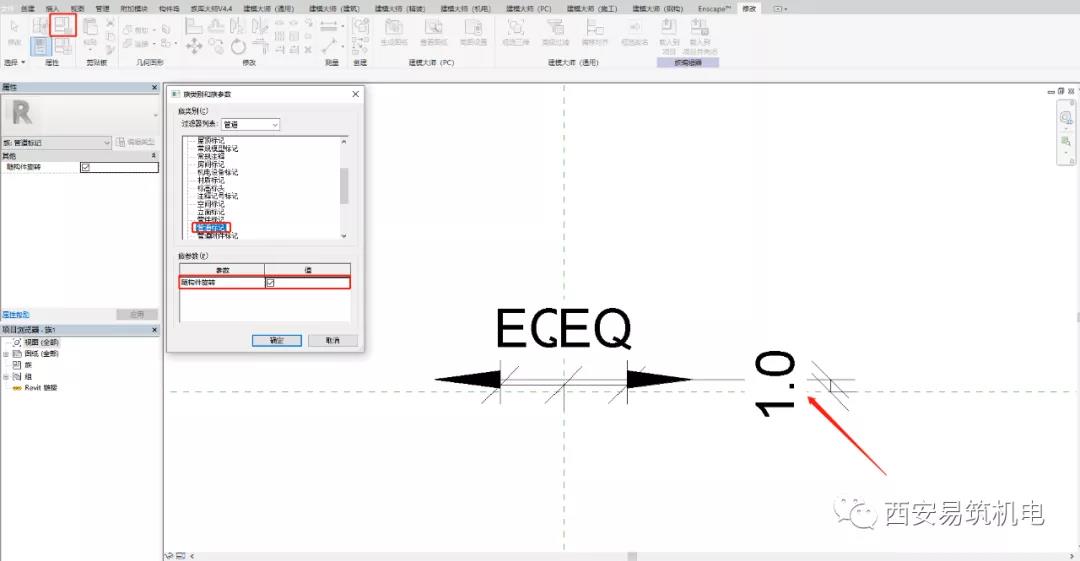

  7.修改族類別為管道標記，勾選隨構件旋轉，把管道標記族整體距參照平面1mm,然后載入項目中使用。
