如何將BIM模型中的機電風管進行工業化的預制加工

2020-05-12     來源:西安易筑機電工業化科技有限公司

導讀：

預制加工技術是機電安裝行業提倡的一種先進安裝模式,作為衡量一個機電施工企業先進程度的重要指標,逐漸受到各施工企業的青睞,本文將以revit為例簡明扼要對這個過程進行介紹。

1.根據CAD圖紙利用系統正確繪制出風管路由。

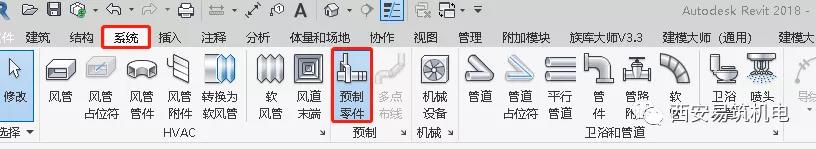

2.點擊 系統>預制零件。

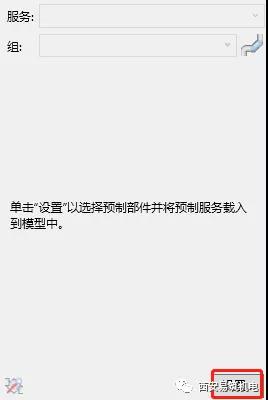

3.點擊彈出MEP預制構件窗口中的設置選項

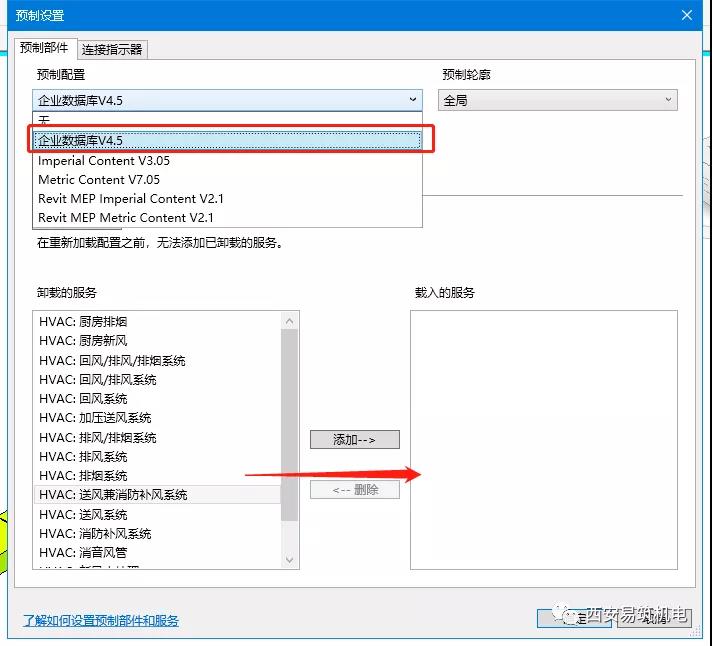

4. 選擇在此之前配置好的國標數據庫，包含風管板材材質、厚度、分段風管長度、法蘭規格、保溫材料及厚度等信息。

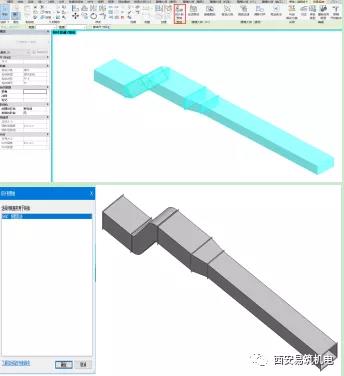

5.框選繪制的風管，點擊設計到預制，選擇相應的風系統服務。

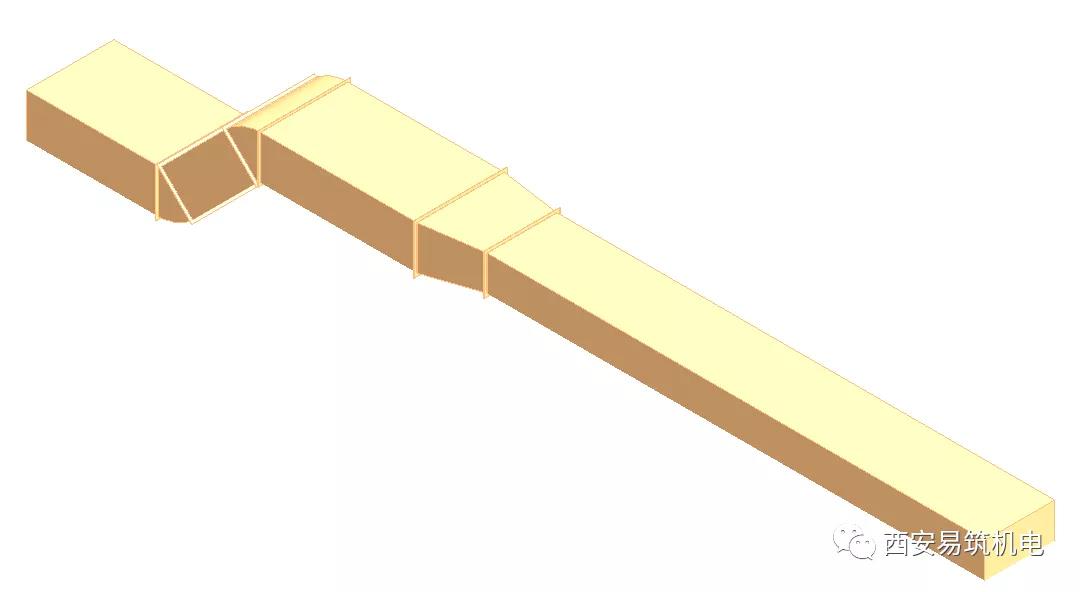

6.得到預制構件的模型后，距離真正加工還需進行長度優化，分解為標準節和短節。

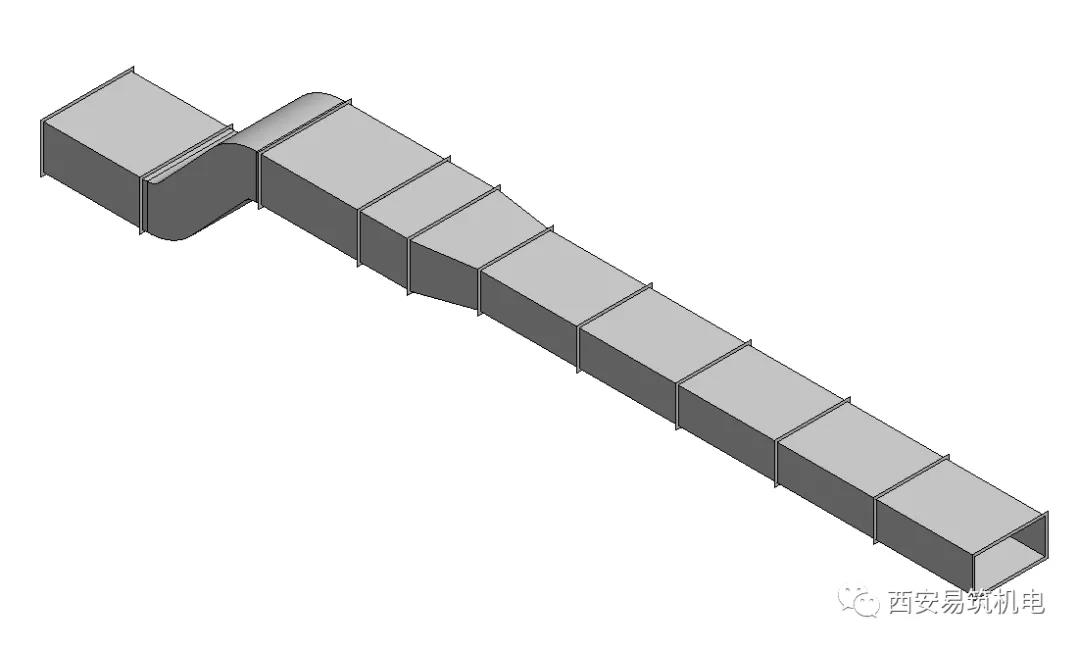

7.優化后的風管分段。

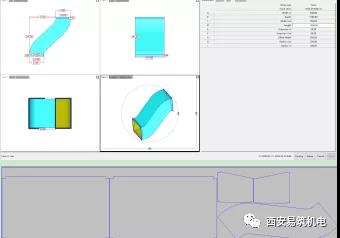

8.其中一節可用于生產的風管加工信息。




  以上是對如何將BIM模型中的機電風管，進行工業化的預制加工的過程介紹。此種做法可加快機電產品工廠化預制的生產節奏，同時將BIM技術更好的為項目服務。

  當然想要做出的風管可以直接實施還需要現場復測的同時有一定的技術功底，通風管道常用的文獻包括：《JGJT141-2017》、《07K133》、《14K118》、《19K112》，有文獻需求和疑惑的小伙伴可以留言聯系小編，小編第一時間在能力范圍內解決您的所需。
