自動噴水滅火系統工作原理

2021-03-12 來源:西安易筑機電工業化科技有限公司

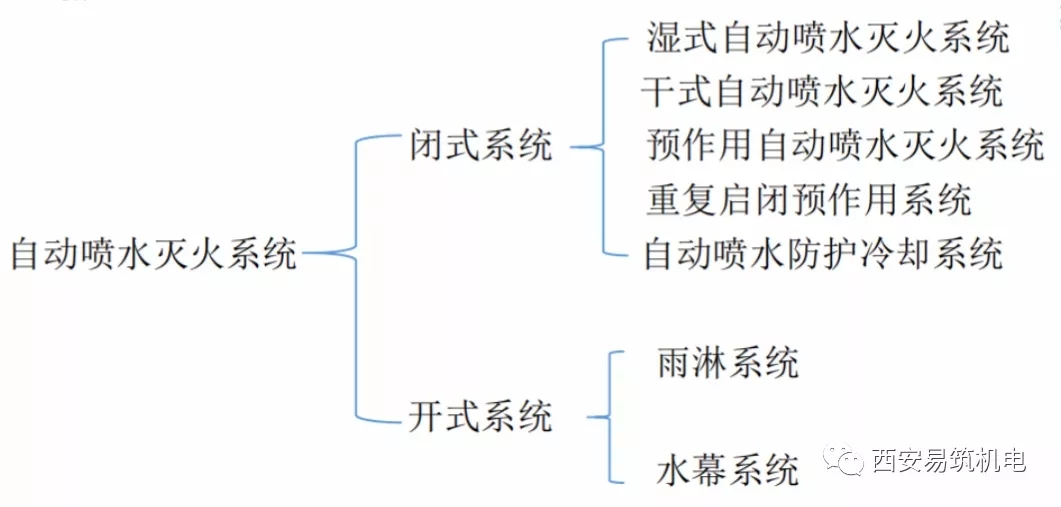

一、自動噴水滅火系統分類

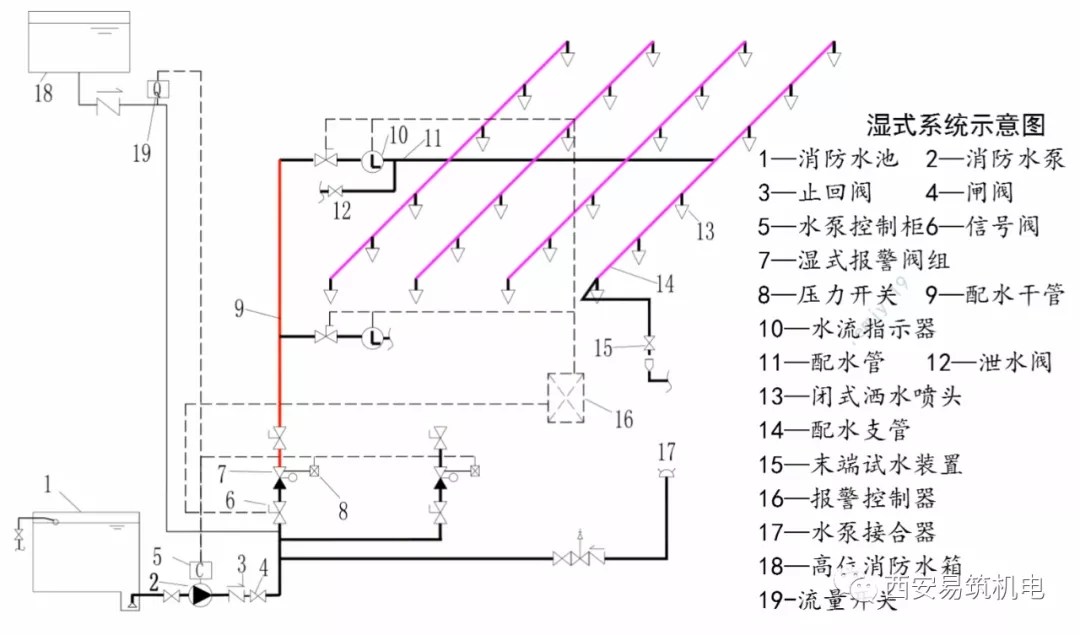

二、濕式自動噴水滅火系統工作原理

濕式自動噴水滅火系統由閉式噴頭、濕式報警閥組、水流指示器或壓力開關、供水與配水管道以及供水設施等組成,在準工作狀態時,配水管道內充滿用于啟動系統的有壓水。

濕式系統在準工作狀態時,由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持管道內的充水壓力。發生火災時,在火災溫度的作用下,閉式噴頭的熱敏元件動作,噴頭開啟并開始噴水。此時,管網中的水由靜止變?yōu)榱鲃?dòng),水流指示器動作送出電信號,在火災報警控制器上顯示某一區域噴水的信息。由于持續噴水泄壓造成濕式報警閥的上部水壓低于下部水壓,在壓力差的作用下,原來處于關閉狀態的濕式報警閥自動開啟。此時,壓力水通過濕式報警閥流向管網,同時打開通向水力警鈴的通道,延遲器充滿水后,水力警鈴發出聲響警報,高位消防水箱的流量開關或系統管網的壓力開關動作并輸出信號直接啟動供水泵。供水泵投入運行后,完成系統的啟動過程。

濕式系統適用于環境溫度低于4C或高于70℃的場所。

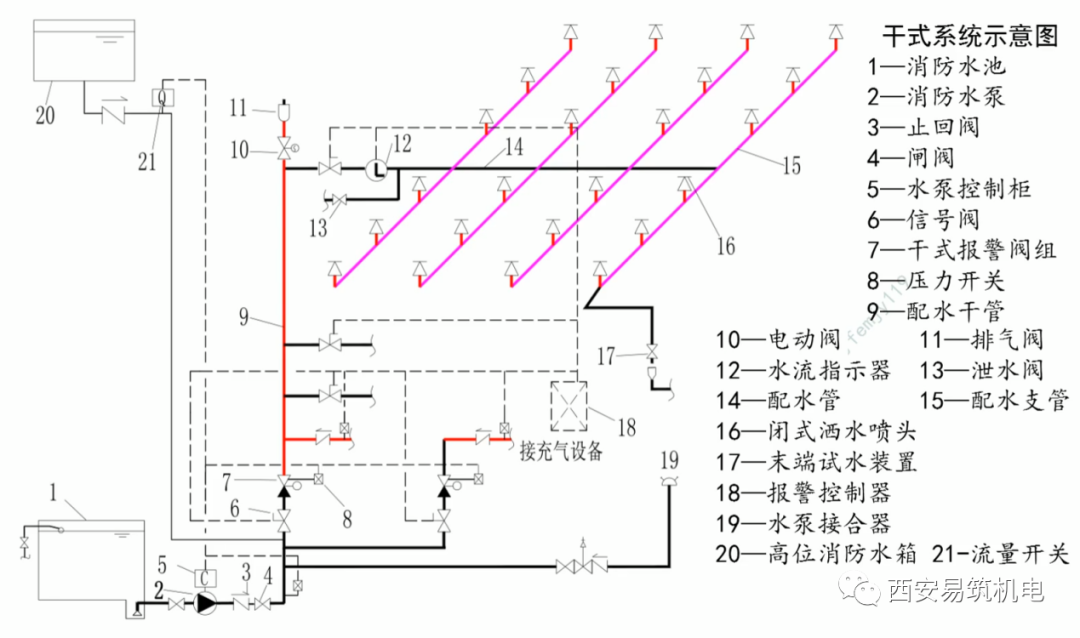

三、干式自動噴水滅火系統工作原理

干式自動噴水滅火系統由閉式噴頭、干式報警閥組、水流指示器或壓力開關、供水與配水管道、充氣設備以及供水設施等組成,在準工作狀態時,配水管道內充滿用于啟動系統的有壓氣體。干式系統的啟動原理與濕式系統相似，只是將傳輸噴頭開放信號的介質由有壓水改為有壓氣體。

干式系統在準工作狀態時,由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持干式報警閥入口前管道內的充水壓力,報警閥出口后的管道內充滿有壓氣體(通常采用壓縮空氣),報警閥處于關閉狀態。發生火災時,在火災溫度的作用下,閉式噴頭的熱敏元件動作,閉式噴頭開啟,使干式報警閥的出口壓力下降,加速器動作后促使干式報警閥迅速開啟,管道開始排氣充水,剩余壓縮空氣從系統最高處的排氣閥和開啟的噴頭處噴出。此時,通向水力警鈴和壓力開關的通道被打開,水力警鈴發出聲響警報,高位消防水箱的流量開關或管網壓力開關動作并輸出啟泵信號,啟動系統供水泵，管道完成排氣充水過程后,開啟的噴頭開始噴水。從閉式噴頭開啟至供水泵投入運行前,由消防水箱、氣壓給水設備或穩壓泵等供水設施為系統的配水管道充水。

干式系統適用于環境溫度低于4C或高于70℃的場所。干式系統由于準工作狀態時配水管道內沒有水,噴頭動作、系統啟動時必須經過一個管道排氣、充水的過程,因此會出現滯后噴水現象,不利于系統及時控火滅火。

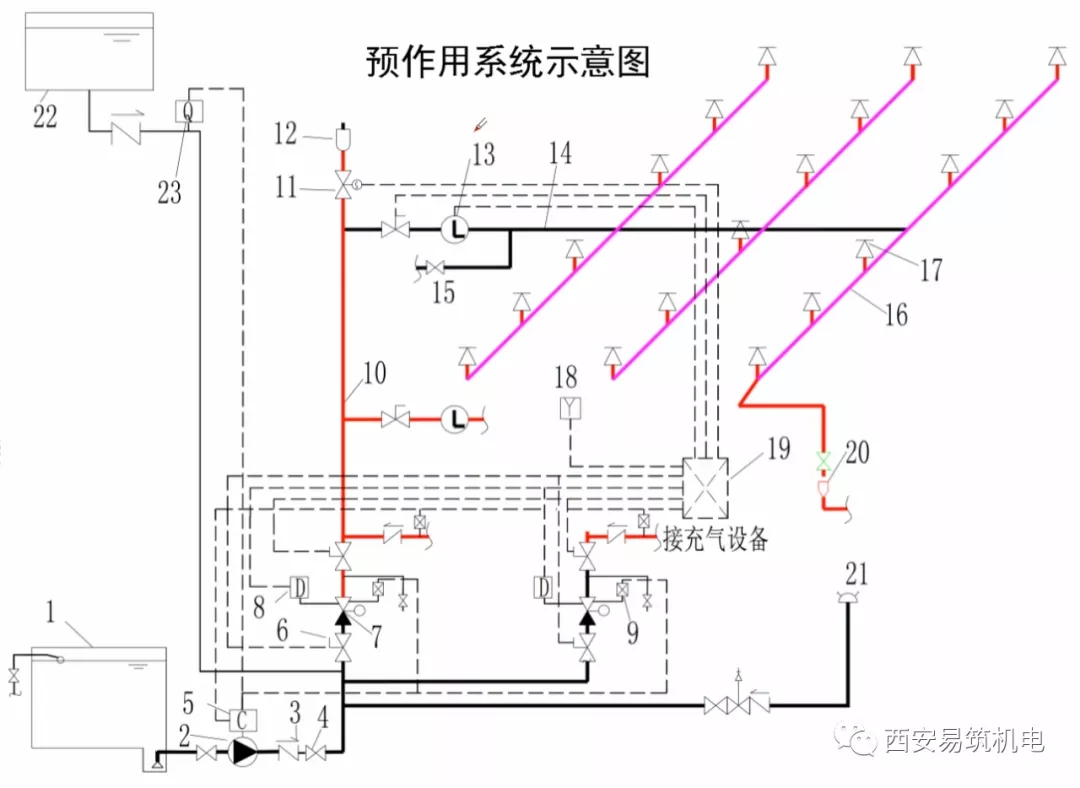

四、預作用自動噴水滅火系統工作原理

預作用自動噴水滅火系統由閉式噴頭、預作用裝置、水流報警裝置、供水與配水管道、充氣設備和供水設施等組成。在準工作狀態時,配水管道內不充水,發生火災時,由火災自動報警系統或火災自動報警系統和充氣管道上的壓力開關共同控制預作用裝置,并轉換為濕式系統。預作用系統與濕式系統、干式系統的不同之處在于系統設置火災自動報警系統。

系統處于準工作狀態時,由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持雨淋閥入口前管道內的充水壓力,雨淋閥后的管道內平時無水或充以有壓氣體,發生火災時,由火災自動報警系統開啟預作用報警閥的電磁閥,配水管道開始排氣充水,使系統在閉式噴頭動作前轉化成濕式系統,系統管網的壓力開關或高位消防水箱的流量開關直接啟動消防水泵并在閉式噴頭開啟后立即噴水。

準工作狀態時嚴禁誤噴、嚴禁管道充水的場所應采用預作用系統，預作用也可以代替干式系統。
