中央空調控制系統基礎篇之信號類型

2021-08-04 來源:西安易筑機電工業化科技有限公司

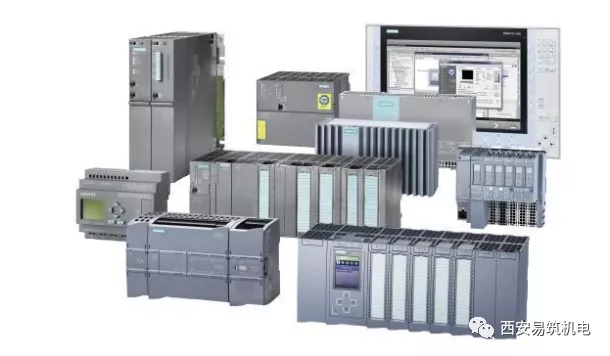

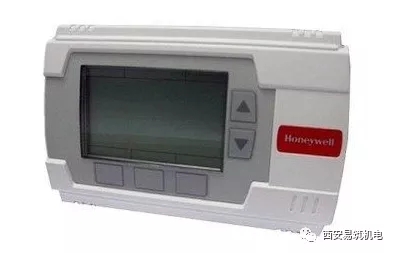

中央空調控制系統中，中央處理器是控制系統的大腦，功能模塊的作用是采集、處理、輸出等功能。功能模塊是直接通過硬接線直接接入現場設備，如：設備的啟/停,運行狀態反饋，溫度傳感器采集、變頻器頻率設定等，常分為開關量輸入DI、開關量輸出DO，模擬量輸入AI，模擬量輸出AO ，所有的輸入輸出信號以機柜為參照。

1.DI信號：數字量輸入信號（digital input）

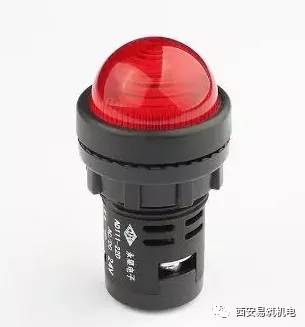

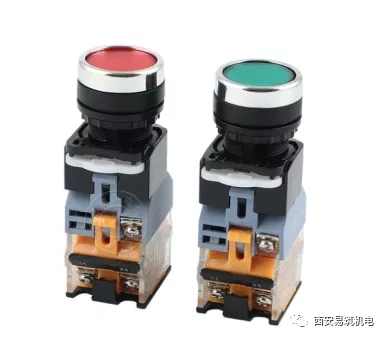

數字信號采用高電平1和低電平0，1斷開0閉合，DI常稱為開關量輸入信號，給PLC或DDC一個斷開和閉合的信號，常用于狀態的顯示，比如斷路器合閘，在組態軟件畫面顯示閉合。

2.DO信號：數字量輸出信號（digital output）

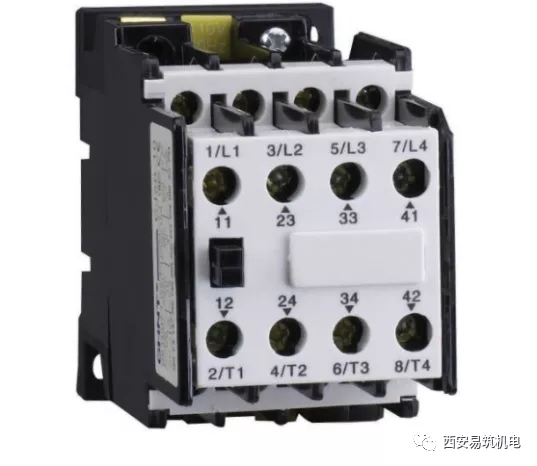

高電平1和低電平0，即PLC/DDC發出一個啟動或停止的信號輸出給設備，使設備啟/停；比如電機的啟動，通過PLC/DDC輸出啟動命令“1”，電機控制回路接通，接觸器通電吸合，電機啟動。

3.AI信號：模擬量輸入信號（Analog input）

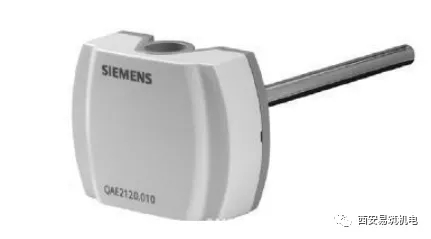

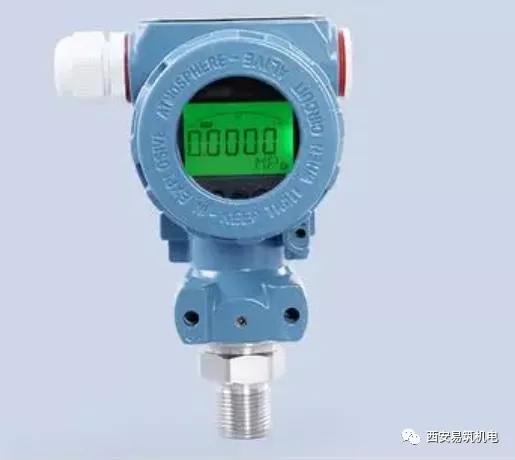

模擬量輸入信號即PLC/DDC采集（溫度傳感器、壓力傳感器等）4-20mA或0-10V的電流或電壓信號，經過A/D轉換，依據傳感器量程計算出實際值。

4.AO信號：模擬量輸出信號（Analog output）

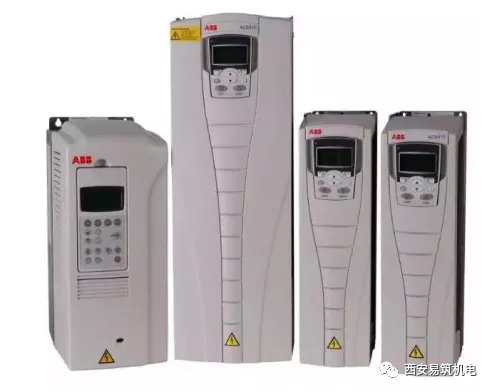

和AI相反，AO是PLC/DDCS輸出4-20mA或0-10V信號給現場被控設備（如變頻器頻率設定，電動閥門的開度控制等）。如變頻器的頻率控制，通過PLC/DDC控制設定頻率值，PLC/DDC通過D/A轉換輸出對應的電流/電壓值給變頻器，變頻器根據給定的電流/電壓值來執行相應的頻率運轉。

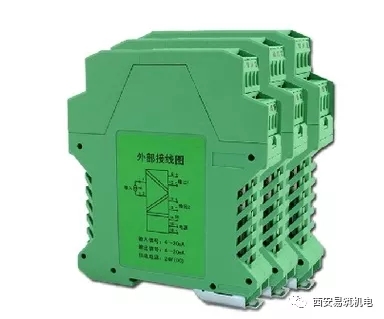

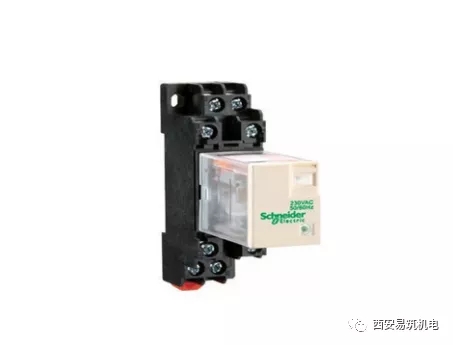

常用的控制系統中，為確?？刂葡到y(tǒng)穩定、安全運行，PLC/DDC的電源應為單獨供電，不與外部共用;開關量DI/DO都應通過中間繼電器隔離;模擬量AI/AO都應通過隔離器進行模擬量信號隔離（在防爆場合采用安全柵）。在實際項目中由于成本原因，一般都只做到了開關量的隔離，項目沒有特殊要求，模擬量隔離都被忽略，造成后期調試階段常出現模擬量信號干擾問題經常出現。在此小編建議同行重視模擬量的隔離，前期成本增加會提高系統的穩定性及抗干擾能力。
