溝槽式管道連接工藝你真的都掌握嗎？

2020-06-23     來源:西安易筑機電工業化科技有限公司

管道卡箍連接也叫溝槽連接，是一種新型的鋼管連接方式，具有很多優點。自動噴水滅火系統設計規范提出，系統管道的連接應采用溝槽式連接件或絲扣、法蘭連接；系統中直徑等于或大于100mm的管道，應采用法蘭或溝槽式連接件連接.

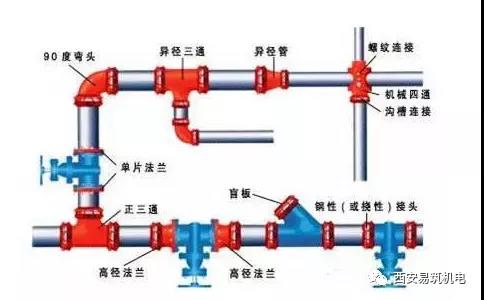

安裝示意圖


01.工藝原理

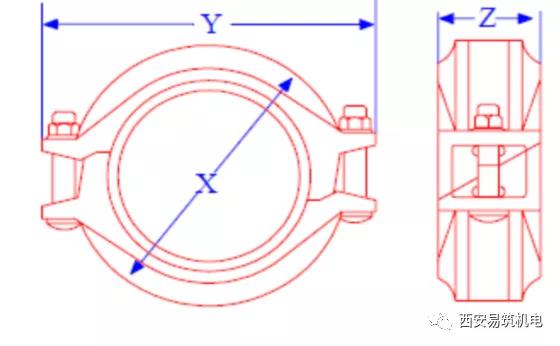

 卡箍連接的結構非常簡單，包括卡箍（材料球墨鑄鐵或鑄鋼）、密封圈（材料為橡膠）和螺栓緊固件（見圖1）。墊圈為“C”型密封的橡膠圈，可形成一層密封。其原理為墊圈靜態時抓住管道末端表面形成初次密封；卡箍鎖緊時墊圈受到來自卡箍?jī)?nèi)部限制的壓力，被動壓制在管道末端，形成二次密封；管道內流體進入“C”型圈內腔，反作用于墊圈唇邊，從而使墊圈唇邊與管道末端無間隙的緊密配合，形成三次密封。也就是說，管道內液體壓力越大，密封性能越好。








1）工藝流程

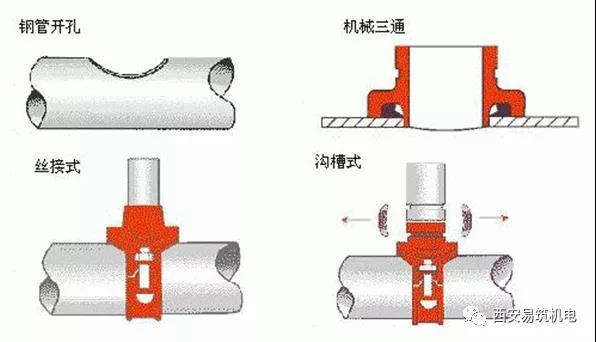

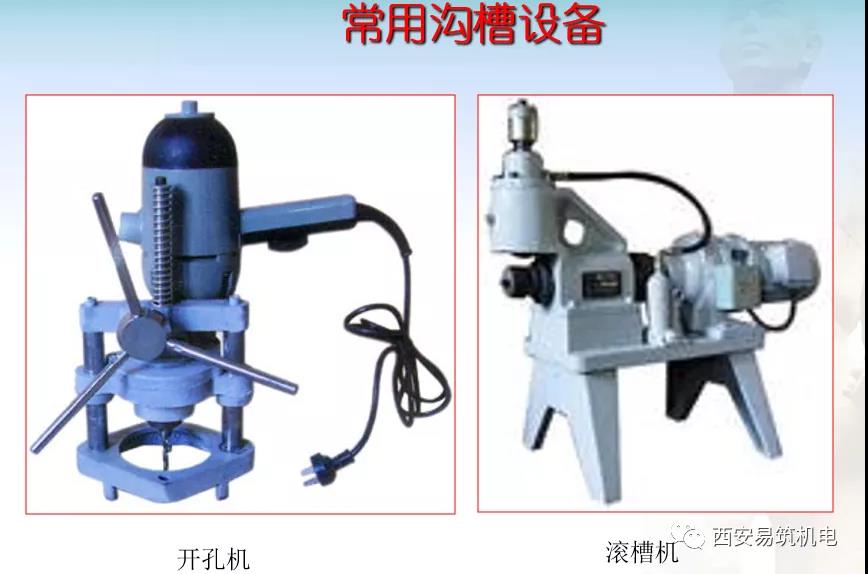

 安裝準備→管道滾槽→開孔→安裝機械三通、四通→管道安裝→系統試壓。

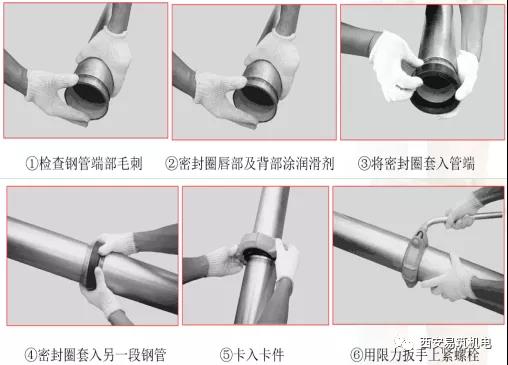

(2)管接頭安裝要求及步驟






















02.剛性（卡箍）接頭頭

1、拼合式卡箍件對接部位呈斜面的溝槽式管接頭。

2、在接頭處相鄰管端不允許有相對角變位和軸向線位移







剛性（卡箍接頭）

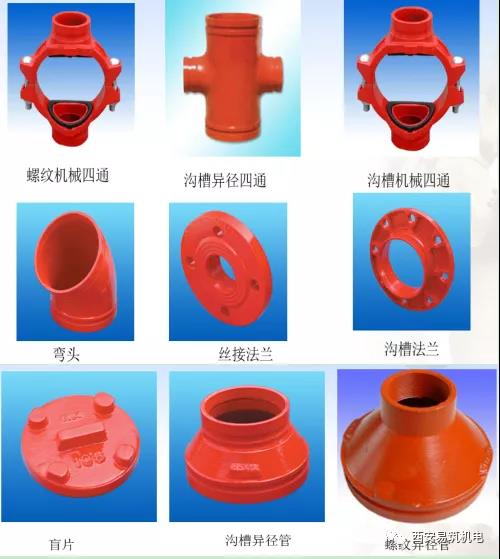

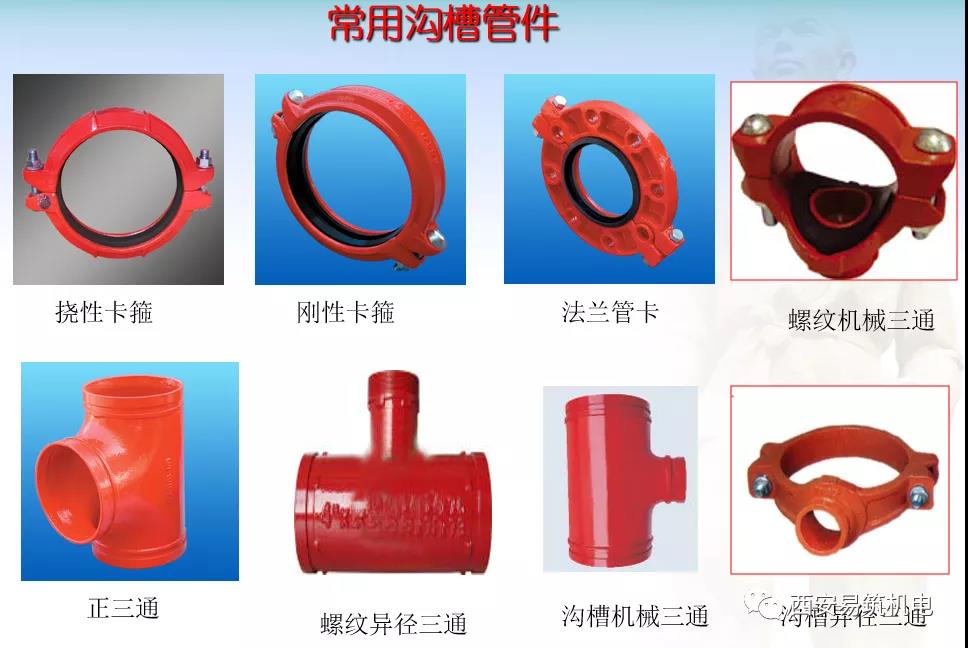

3.剛性接頭、管件、附件的選用

CECS151:2003第4.2.6條：

（1）直管管段宜采用剛性接頭。

（2）在管段上每4～5個連續的剛性接頭之間，應設置1個撓性接頭。

CECS151:2003第4.2.7條：

直管與管件連接宜采用剛性接頭。



03.撓性（卡箍）接頭

1、拼合式卡箍件對接部位呈平面的溝槽式管接頭。

2、在接頭處相鄰管端允許有一定量的相對角變位和相應的軸向轉動，允許角變位與管徑有關，但不允許有軸向線位移。

撓性接頭是一種柔性接







3.剛性接頭、管件、附件的選用
 CECS151:2003第4.2.8條：
1）、埋地管道宜采用撓性接頭。
2）、室外埋地管道進墻管外側第一個接頭必須采用撓性接頭，且撓性接頭離外墻面的距離不宜大于300mm。
CECS151:2003第4.2.7條：
對有溫度補償功能的彎管、折線形管段，應在其產生角度位移的管段上采用撓性接頭。

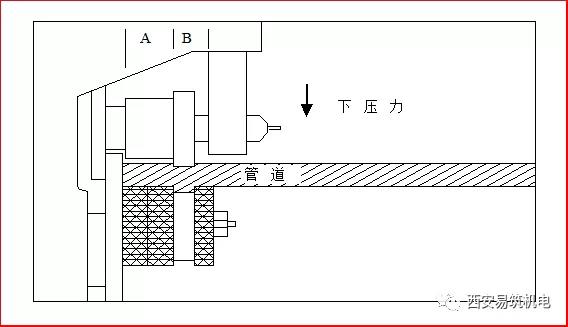

04.溝槽機滾壓成型的溝槽質量

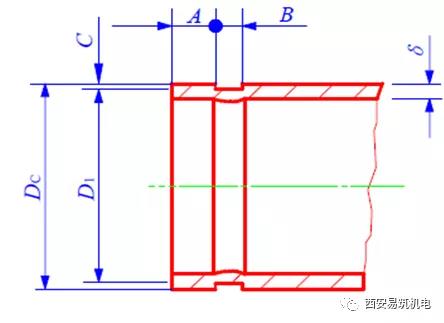

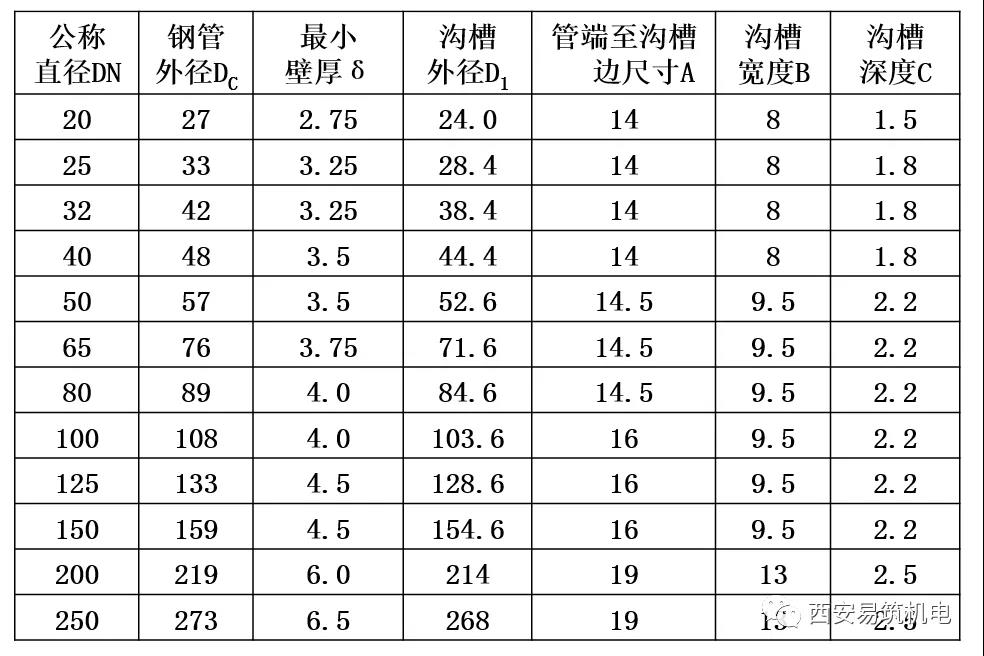

鋼管最小壁厚和溝槽尺寸

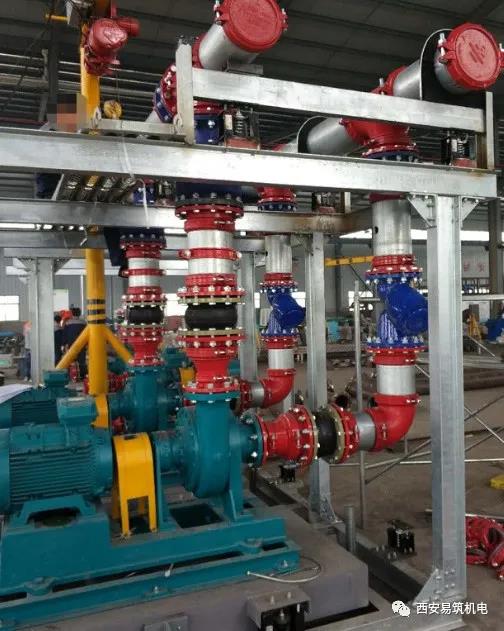

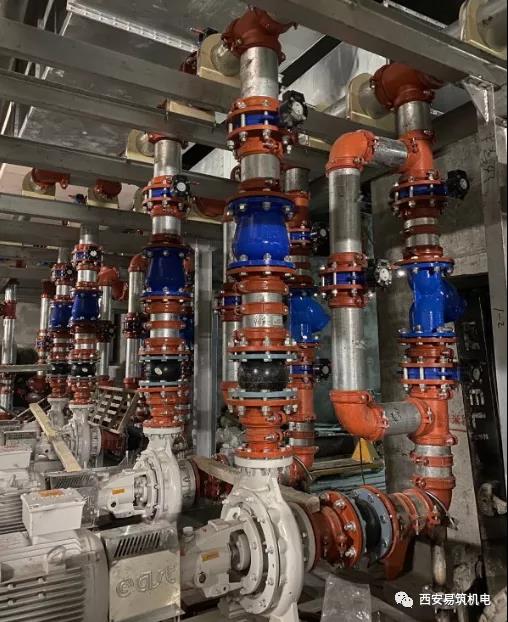

冷水機房組裝效果
