深度解讀：你眼中的集分水器是這樣的嗎？

2020-06-01     來源:西安易筑機電工業化科技有限公司

前言:

  集分水器起到向各分路分配水流量的作用，集水器起到由各分路、環路匯集水流量的作用。分水器和集水器是為了便于連接各個水環路的并聯管道而設置的，起到均壓作用，以使流量分配均勻。



一、集分水器設計要求:


1、集分水器筒徑一般按總水量通過集管時的斷面流速（一般按0.1m/s、0.3m/s、0.5m/s、0.7m/s、1.0m/s、）由設計選擇；

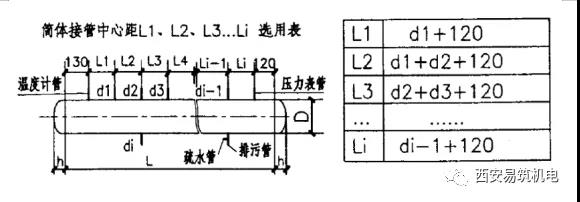

2、集分水器筒體長度由接管數量來確定：

L=130+L1+L2+L3+……+Li+120+2h；




3、筒體、封頭材質及厚度應根據項目的設計壓力和筒體直徑查表得出；


4、排污管直徑及位置由工程設計確定；


5、集分水器上接管法蘭短管長度應≥150mm，處于美觀考慮，所有上部法蘭水封面宜高平齊，同時考慮法蘭處閥門型式，合理選擇法蘭；


6、排污處短管長度宜控制在300mm以內，同時兼顧集分水器上部閥門的操作高度；


7、筒體保溫按設計要求，如設計無要求，按08R418結合運行工況確定；

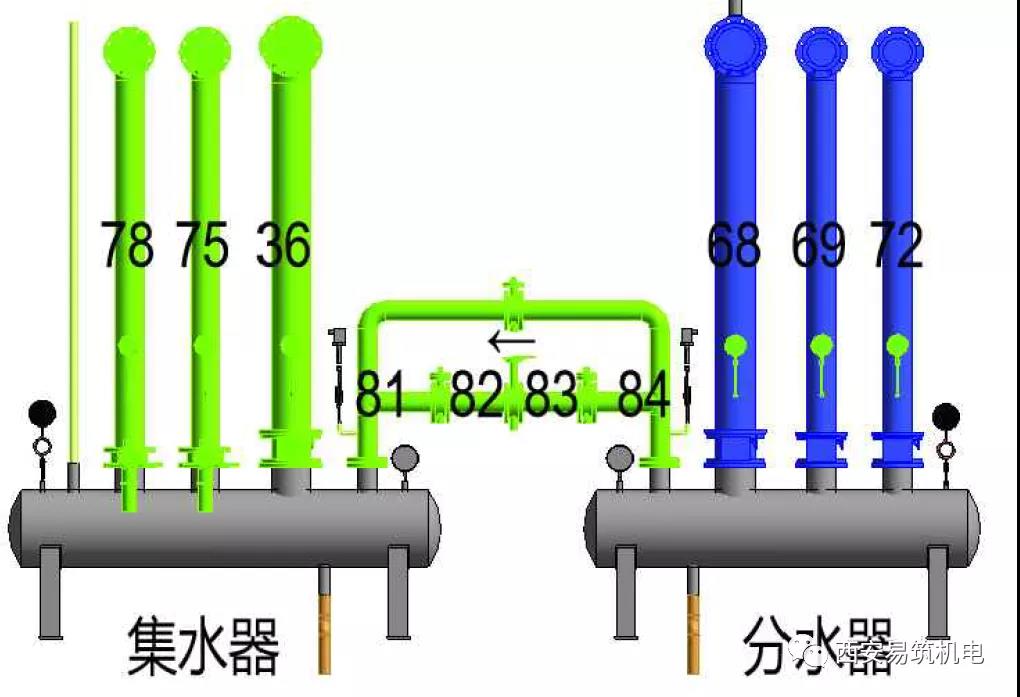

二、裝配式機房集分水器注意事項及裝配要求：

（一）注意事項：
1、 模型深化設計階段做好系統管路的優化，確保站內系統簡明、整齊，可進行集分水器接口管徑位置互調調整，減少因管路交叉導致的上下翻彎；

2、 注意系統內介質的運行溫度，當介質運行溫度有可能低于環境露點溫度時需做好集分水器筒體的防冷熱橋處理及保溫絕熱措施；

3、 集分水器如設置在墻角，后側凈距不小于150mm,左側凈距不小于300mm,同時需兼顧焊口距離出墻套管最少間距不小于50mm;
4、 集分水器下部支架的形式及樣式需結合基礎和室內形式綜合選擇；

5、 集分水器接管閥門及排污閥門應安裝高度及位置便于操作；

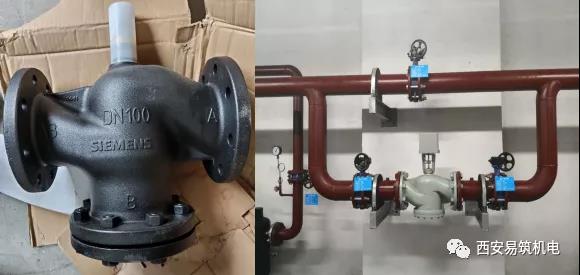

6、 集分水器壓差旁通閥組考慮使用及檢修頻率，電動閥管線宜設置在低處同時需考慮執行器的拆除更換高度對閥組旁路立管高度的影響；

7、 集分水器處立管最高端處宜設置自動排氣閥。

（二）裝配要求：
1、 做好裝配前熟悉集分水器各接管走向路由及各管段編號；

2、 做好裝配前的設備數據復核工作，如出現不一致應及時告知設計人員，尋求最佳解決途徑；

3、 做好裝配前的集分水器空間定位和接管口水平的復核；

4、 集分水器裝配時要求銘牌面向主檢修通道，各操作閥門手柄同理；

5、 各類測量?jī)x表朝向主檢修通道便于觀察位置；

6、 集分水器間的壓差旁通閥安裝時注意水流方向，應由分水器指向集水器；

7、 管路壓力試壓及沖洗時集分水器壓差閥組主路手動閥切斷，旁路開啟，待系統試運轉時反之。





結語：

集水器和分水器之間的旁通調節閥的開度根據集水器和分水器的壓力差自動調節，改變分水器與集水器之間的回流流量使壓力差不變，維持冷水機組側的定流量和用戶側的變流量，使空調水系統正常工作。
