這些神操作讓你如沐春風

2020-11-14 來源:西安易筑機電工業化科技有限公司

在Revit的運用中，經常會遇到圖元的相互遮擋的情況，為了將一些圖元想顯示出來，就要將一些不需要的圖元隱藏掉，這就需要用到‘隱藏/重置’，控制圖元是否可見的方式有多種，大概四五處命令可以調節，針對于不同的視圖，不同的狀態！

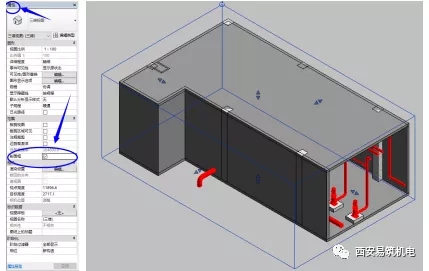

1. 利用剖面框，在三維視圖下，通過對該功能生成三維剖切框，當圖元置于剖面框外時將處于隱藏狀態，可以通過拖動進行六個方向的剖切調節，如下圖所示：

1. 利用視圖可見性來隱藏圖元。

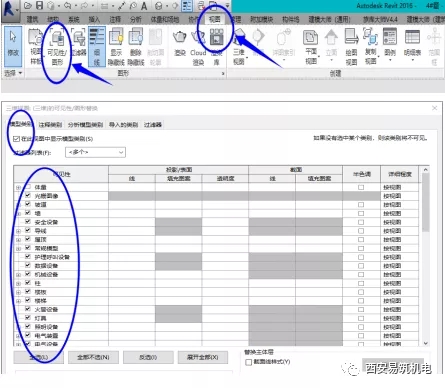

1）點擊revit菜單欄-找到視圖選項-選擇可見性/圖形

2）可通過模型類別中選擇需要隱藏的圖元，即對當前視圖中的同一種圖元進行永久性隱藏。

3）如果取消隱藏圖元有以下方法：通過快捷鍵命令VV進入到視圖可見性菜單中，在模型類別中勾選上需要取消隱藏的圖元即可在當前視圖中顯示該圖元。

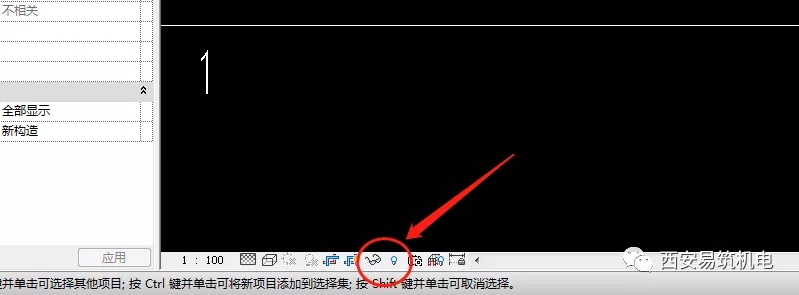

1. 在Revit繪圖窗口下方提供了一排的小工具菜單欄，其中右數第二小燈泡樣圖標第三項眼鏡圖標即為控制圖元顯示的工具。

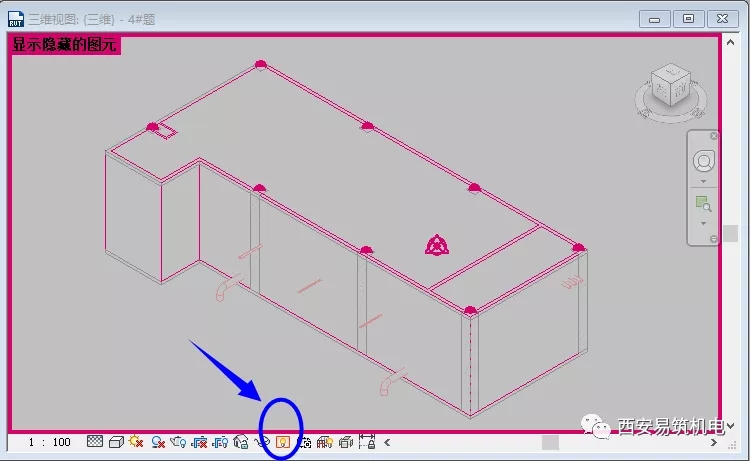

1）小燈泡圖標為“顯示/不顯示隱藏圖元”，當繪圖窗口中有圖元被隱藏到，而有需要將其顯示出來的時候，點擊該命令，Revit繪圖界面出現紅色邊框，并且左上角有文字提示“顯示隱藏圖元”，這樣繪圖窗口中的隱藏圖元即可顯示出來，未隱藏的圖元顯示為半色調狀態，再次點擊該小燈泡工具，接口恢復到正常工作界面。

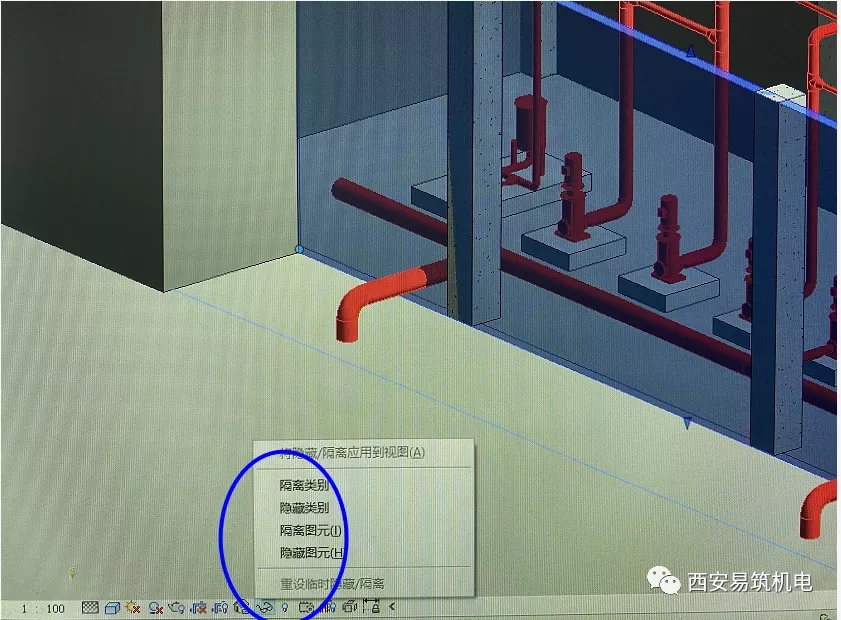

2）眼鏡圖標的工具為控制圖元的臨時顯示隱藏或者隔離的工具，在選中一個圖元的情況下，點擊該圖標，即可將該圖元隔離或者隱藏，或者隱藏列別或者隔離類別，下圖為將圖形中砌筑墻隱藏的狀況，激活該工具，Revit繪圖界面出現藍色邊框，并且左上角出現文字提示“臨時隱藏/隔離”。

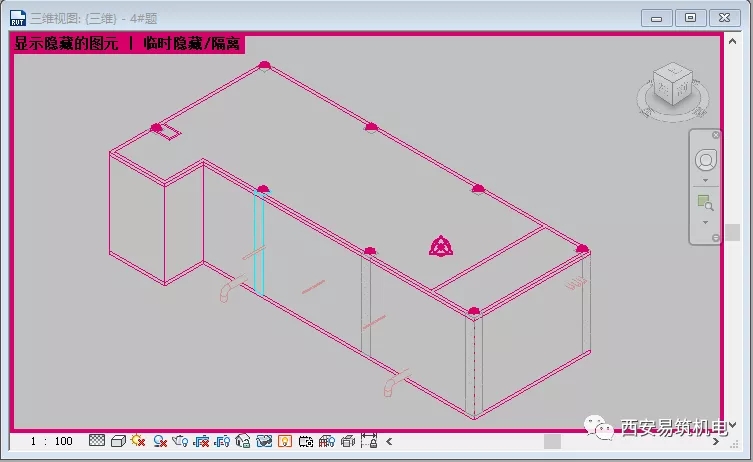

3）需要注意的是，在本文第一張圖的狀態下，同樣是可以利用“臨時隱藏/隔離”命令，假如我們需要將水管臨時隱藏掉，選擇水管點擊眼鏡圖標在彈出菜單選擇“臨時隱藏圖元”，這樣Revit繪圖界面會變成如下狀態，紅色邊框沒有改變，但是左上角文字提示變成“顯示隱藏圖元|臨時隱藏/隔離”，同時被隱藏的圖元(風管)變成藍色邊框以示跟其余圖元區別。

操作推薦：想要更熟練的使用隱藏顯示圖元要記住三個快捷鍵，臨時隔離圖元HI，臨時隱藏圖元HH，重置臨時隱藏/隔離HR，牢記這三個快捷命令鍵會讓你根據繪制模型中隨心所欲的快速控制圖元的顯示或隱藏，一樣會大大提高繪圖效率。如果對這三個命令Revit默認的快捷鍵不滿意，也可以通過自己的操作習慣來自定義修改Revit快捷鍵將其修改為自己熟悉的按鍵。
