導讀：
我們大家都知道水泵，水泵機械經常用在城市供水，污水處理，農業水利工程，石油工業當中，我們的生活離不開水泵，今天讓我們來看看臥式水泵的安裝及減震計算吧！

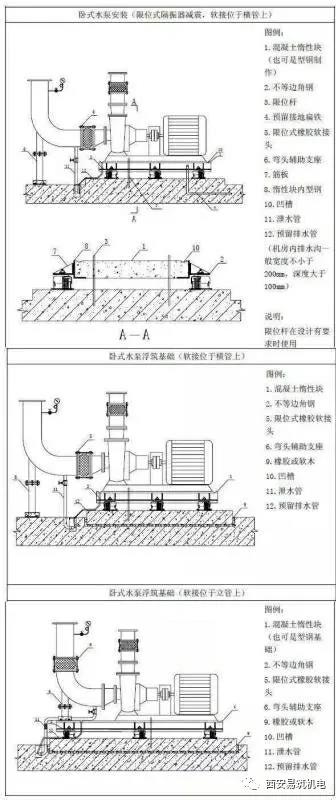

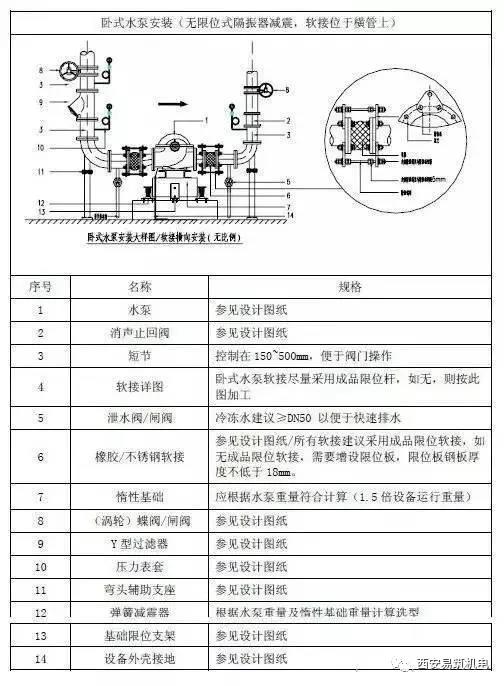

一.臥式水泵安裝
水平進出水口的水泵安裝，應按下列要求選擇安裝形式：
1.水泵軟接頭一般應在水泵進出口處水平安裝。
2.因空間受限不能在水平管段上安裝軟接頭的，建議選擇U 型泵（或稱羊角泵，進出口均朝上）。 3.確需將軟接頭垂直安裝，應按下圖設置支撐。
二.安裝工藝

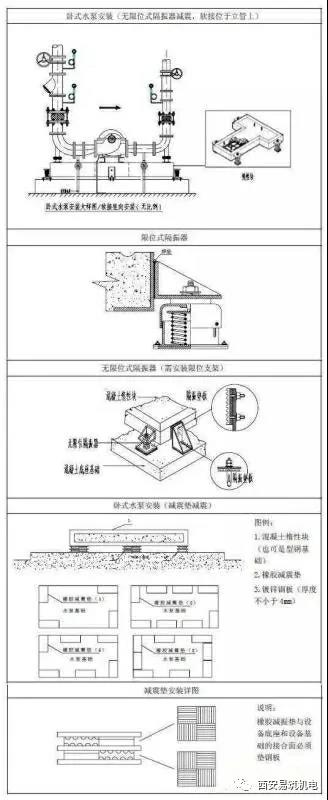

1.彈簧減震適用于隔振要求比較高的場所，減震墊減震適用于一般場所；當機房設置于樓層內時，應設置浮筑基礎。 2.根據泵的不同，減震器的數量不同，一般分為4、6、8 個減震器。 3.惰性塊一般為外框?yàn)榻卿摵附觾?nèi)澆注混凝土。惰性塊的質量應不小于水泵機組的總質量，一般宜為水泵機組總質量的1.0-1.5 倍，高度為長度的1/10-1/8，且不小于150mm。 4.橡膠減震墊可以分層疊放，中間加鋼板，每層紋路錯開，最高5層，橡膠減震墊的排列方式見圖。 5.鍍鋅鋼板的平面尺寸應比橡膠隔振墊每個端部大10mm。 6.水泵水平管段上當軟接安裝空間距離不夠時將軟接在立管上安裝，并采用不同的減震方式。 7.限位桿及限位角鋼用于固定基礎的位置，在調試、試運行、檢修，特別是試壓時，更應注意限位的作用。 8.柴油發電機、水泵、冷水機組均可采用本安裝形式。
三.注意事項
1.水泵固定螺栓及彈簧減震器固定螺栓設置安裝時，必須保障所有螺栓安裝便于檢修拆卸； 2.設備過濾器檢修口一定要設置在便于清洗及檢修位置，方便調試過程中拆卸，更換濾網； 3.水泵槽鋼基礎設置時，需要考慮預留排水孔，以便槽鋼網格內積水順利排出； 4.水泵安裝時，軟接必須安裝限位器，并做好限位器固定，防止設備運行時，管道壓力對軟接破壞；
5.管路安裝時，需要在水泵進出口閥門前設置旁通閥門，管路沖洗過程中嚴禁沖洗用水經過水泵，防止水泵軸被污染破壞。
四.水泵減震器計算（未考慮管道系統水壓對隔振系統的影響）
m—作用在隔振支承結構上的總質量 常數：混凝土比重：2500kg/m3 1kg=9.81N 例：水泵機組重：989kg；電機功率：75KW ；轉速：1450r/min；惰性塊用鋼量：104kg。 式中：m1—水泵機組重量（包括水泵電機和基架重量） m2= m1×50%=989kg×50%=494.5kg m 水泥=L 長×L 寬×L 厚×Y 水泥（2500kg/m3） L 長=L 底座+300mm L 寬=L 底座+300mm 注：惰性塊即鋼混水泥基座，它的長度和寬度應不小于水泵機組共用底座的長度和寬度，計算時一般各加上300mm,惰性塊重量一般不低于水泵機組總質量的1.5 倍。計算厚度時預設整個基座全為水泥來計算基座厚度，以此算出L厚應為允許最小的厚度。即： L 厚mix = 1.5倍水泵總質量/Y水泥/L長/L寬=1483.5kg/2500kg/m3/1.75m/0.87m =0.39m mmix 水泥 = L 長×L 寬×L 厚mix×Y 水泥（2500kg/m3） =1.75×0.87×0.39×2500=1484kg =（L長/0.15+1）×（L寬+0.2）×4×0.888+（L長+ L寬）×2×（L厚+0.06）×3×7.85=（1.75/0.15+1）×（0.87+0.2）×4×0.888+1.75+0.87)×2×(0.39+0.06)×3×7.85=49+55=104kg注:1.惰性塊內鋼筋用Φ12mm 羅紋鋼，每150 雙向雙層排列；
2.惰性塊四邊用δ3mmA3 冷軋鋼板護圍。
m3= m水泥+ m鋼=1484kg+104kg=1588kgm=m1+m2+m3=989+494.5+1588=3071kgF=m×9.81/D=3071kg×9.81N/kg /6=5021N 選得6只預應力阻尼彈簧減振器,單只最佳荷載為5021N。
