制冷機房工程設備施工的這些要點要記牢

2021-07-28     來源:西安易筑機電工業化科技有限公司

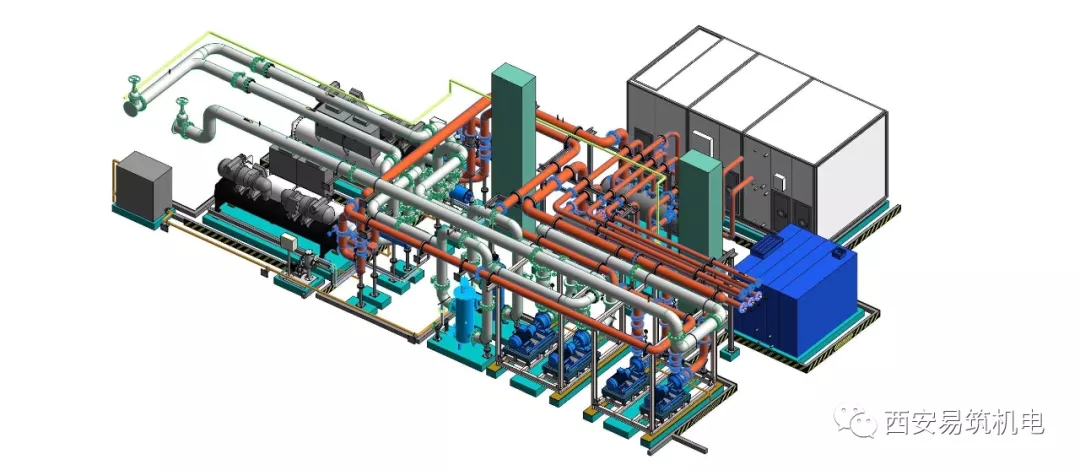

   制冷機房大型設備多、管線復雜，為保證機房施工質量，應做好制冷機房專項施工組織策劃，利用BIM軟件進行制冷機房的設備、管線綜合，進行施工深化設計。

1.制冷機房設備布置應滿足如下要求：

（1）制冷機突出部位與配電柜的距離、主要通道寬度≥1.5米；

（2）制冷機之間或與其它設備的凈距≥1.2米；

（3）制冷機與墻的凈距、非主要通道≥1.0米；

（4）制冷機與其上方的管道、橋架凈距≥1.0米；

（5）制冷機臥式蒸發器應有清洗、維修的空間；

（6）配電柜、開關柜上方及附近3米內嚴禁布置水管；

（7）同一規格的設備排布須橫平豎直、整齊劃一。

2.制冷機房管線綜合與施工應滿足如下要求：

（1）各管道層次由高到低應依次為電、風、水，若不在同一垂直方向可根據實際需要作相應調整；

（2）水管嚴禁布置在配電柜、開關柜上方及其附近3米內；

（3） 空調循環泵吸入口直管段長度應不小于2倍管徑；

（4）空調水管所有上翻管道最高點應設置排氣閥，下沉管道最低點應設置排泄閥， 排水閥口徑根據主管管徑應為DN32~DN50。

（5）所有管道重量不得作用于設備上，須單獨設置支吊架固定；

（6）所有排氣、排泄短管應先在管段設置好后再行管段連接；

（7）冷凍水管支、吊架設置均須做防冷橋措施，包括水泵出口彎管支撐。

（8）水管過濾器網孔孔徑選擇要求：泵前4mm，冷水機組前3-4mm；

（9） 管道對接焊口的組對和坡口形式應按照GB50243第9.3.2條規定；管道對焊縫與支、吊架距離應大于100mm（GB50738-2011《通風與空調工程施工規范》第11.2.5.3條）。





（10）通風降溫用送風口優先考慮布置在機房下部距地坪1米內；

（11）冷凍站內應設置快速補水裝置。

（12）多臺水泵由原T形連接形式改為順水彎方式，一次性的工程服務系統長期安全和節能運行的要求。

3.設備與管道的連接，除不產生震動的設備（如換熱器）外，均應設置軟接進行減振過渡。

（1）軟接的工作壓力、溫度均應滿足設計要求，DN﹥300管道優先考慮不銹鋼軟接。

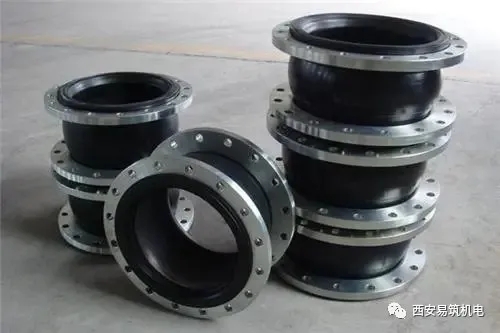

（2）可曲撓橡膠接頭安裝要求：

a、橡膠軟接頭在安裝時嚴禁超位移極限安裝?？紤]軟接頭不能承受橫向應力及扭曲應力，軟接頭安裝必須平直或垂直。

 b、軟接頭限位裝置在系統安裝完成后進行調整，保證發揮減振效率。

 c、管道必須有固定支撐或固定托架，否則應該安裝防拉脫裝置，以防止工作時受壓拉脫。



4. 制冷機房儀表設置與安裝應滿足如下要求：

(1)空調水管壓力（壓差）傳感器應安裝在被測管道的直管段上，且應設置緩沖環和閥門。傳感器量程應取可能出現的最大的壓力（壓差）值的1.2～1.3倍。傳感器取壓口應該靠近管道的底部，但不能位于管道最低端（防止沉淀堵塞）,也不能位于管道的最高端（防止氣塞）。

(2)空調水管溫度傳感器安裝應深入管道中心部位，傳感器的端面必須迎著水流的來流方向確保測溫真實。傳感器量程應取可能出現的最大的溫度（溫差）值的1.3～1.5倍。

(3)水流開關垂直安裝于水平管道上，一般不建議安裝在垂直管道上。如果必須安裝，需要調整水流開關的彈簧張力，以平衡簧片重力產生的影響，且應安裝在被測管道的直管段上。

(4)電動調節閥應安裝在3~5倍管徑的直管段的中間部位，閥門嚴禁倒立安裝， 相應旁通管直徑可小一至兩檔。

5.制冷機房電氣配電與接線

（1）橋架應用開孔機開孔，嚴禁氣、電焊割孔；鋼管與橋架連接應使用管接頭并用鎖母固定，內襯橡膠護口保護線纜?？蓳辖饘俟芑蚱渌嵝詫Ч芘c剛性導管或電氣設備、器具間采用專用接頭；

（2）設備明敷配管應在進入設備前做防水彎頭，防止水、雜物等通過電管進入造成短路；

（3）控制柔性導管長度：動力工程中不大于0.8m，照明工程中不大于1.2m；

（4）溫、濕度傳感器、壓差傳感器、風閥及水閥執行器、流量計及電動調節閥等安裝處的預留線纜，距離在1.5m以內采用金屬軟管引至前端設備接線端子，大于1.5m必須采用鋼管明配，轉接中均加過線盒，敷設的金屬軟管不得零亂附著于風管、水管及橋架上。

（5）室內照明燈具不應吸頂安裝，安裝高度應滿足機房巡視、觀測和維護。

（6）振動設備接地與接地扁鋼應采用柔性或彈性過渡。

6.制冷機房土建要求如下：

(1)施工前應核對施工圖和供貨廠家提供的設備基礎圖。

(2)冷水機組基礎高度為：150mm，冷凍水泵、冷卻水泵基礎高度為：200mm。

(3)復核、優化施工圖中機房排水溝、集水井的設置。排水溝應有一定的坡度，排水溝面層貼瓷磚及不銹鋼箅子；

(4)制冷機房設備周邊（冷水機組、水泵、板換等）以及集水坑周邊涂100mm寬黃黑相間色帶，色帶內黃黑條角度為45度；

(5)制冷機房內應規劃好主要通道、檢修通道、參觀通道等，做好相應的標識。

(6)機房地面可以用顯著的字體標明該區域功能，具體布置可根據現場情況決定。



7.為提高機房安裝質量、進度，推薦制冷機房采用預制化生產、現場組裝。
