建模操作小技巧 悉心掌握大作用

2020-12-07     來源:西安易筑機電工業化科技有限公司

  建模的效率不是只由操作熟練度而決定，還包括操作的方式。只有不斷的學習各種操作技巧，掌握合理建模方法，才能根本性提高工作效率。今天為大家總結了幾個超實用的Revit操作小技巧，讓你的建模效率更高，質量更優！

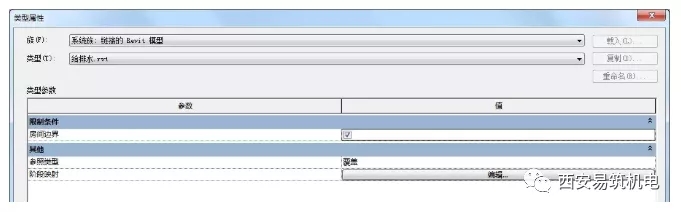

  房間識別設置

  機電專業外部參照進結構建筑模型后，需要勾選類型屬性中的“房間邊界”。這個選項可以讓現有模型辨別出原有建筑模型的房間設置，從而機電專業模版里定義空間或者區域，進行能效綠建分析。

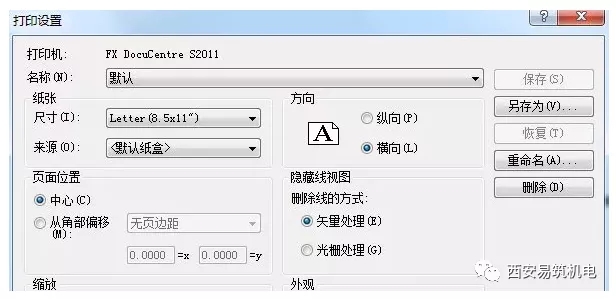

打印設置

 盡量選擇矢量處理(Vector)而不是光柵處理(Raster)。最簡單的區別這兩種類別的方式是，Vector 打印生成的 PDF，當你放大足夠大的時候(400~800)，所有的圖形線不會變形;但是 Raster 打印生成的文件，會出現鋸齒變形。

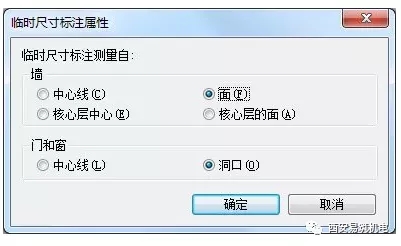

臨時尺寸標注設置修改

  從墻中心線、墻面、核心層中心或核心層表面開始測量;從門和窗的中心線或洞口開始測量這樣設置完成后，Revit自動生成的限制尺寸也會依此規則執行，方便后期定位修改。

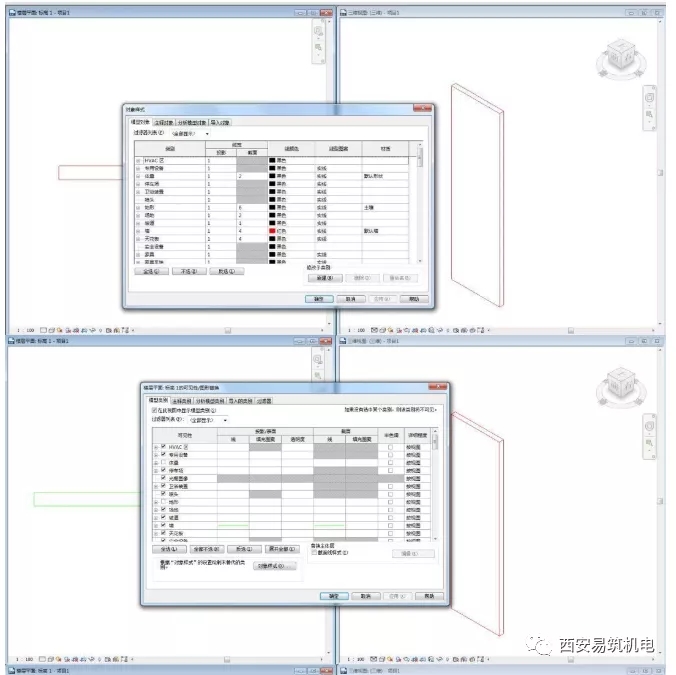

視圖顯示優先等級區分

 我們知道控制視圖顯示主要有“對象樣式”、“可見性/圖形替換”、“過濾器”三種方式。

 三者的區別:“對象樣式”的設置對項目中所有視圖有效，而“可見性/圖形替換”和“過濾器”的設置只對當前視圖有效。

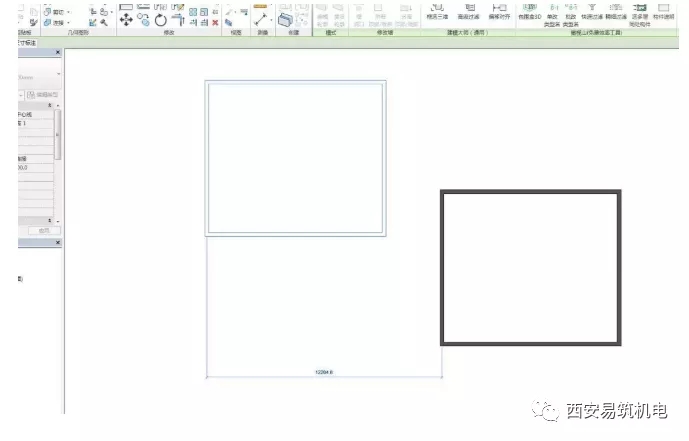

快速復制方法


 一般情況下，大家會選擇復制按鈕或快捷鍵(CO)來進行圖元的復制。

 其實，Revit 還有另外一種復制方式:①選中需要復制的圖元。②按住鍵盤CTRL鍵，之后點擊鼠標左鍵拖動所選中的圖元，完成復制。

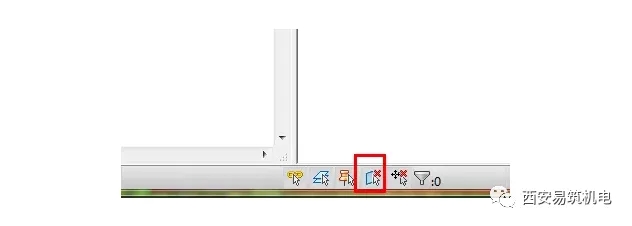

按面選擇圖元

   大家應該碰到過這樣一種情況，當你試圖選擇墻或者樓板，只能選擇構件邊緣線才能選中，這樣操作起來很麻煩;可通過開啟按面選擇圖元，開啟此選項后，點擊墻面或者板面也可以選擇構件。




條件語句

 條件語句可以包含數值、數字參數名和 Yes/No參數。在條件中可使用下列比較符號:<、>、=。還可以在條件語句中使用布爾運算符:AND、OR、NOT。當前不支持 <=和>=。要表達這種比較符號，可以使用邏輯值NOT。例如，a<=b可輸入為 NOT(a>b)。

 下面是使用條件語句的公式示例:

 (1)簡單的 IF 語句:=IF (Length

 (2)帶有文字參數的IF語句:=IF (Length >35',“String 1”,“String 2”)

 (3)帶有邏輯AND的IF語句:=IF (AND (x=1,y =2),8,3)

 (4)帶有邏輯OR的IF語句:=IF (OR (A=1,B=3),8,3)

 (5)嵌套的IF語句:=IF (Length

 (6)帶有Yes /No 條件的IF語句:=Length >40(請注意，條件和結果都是隱含的。)

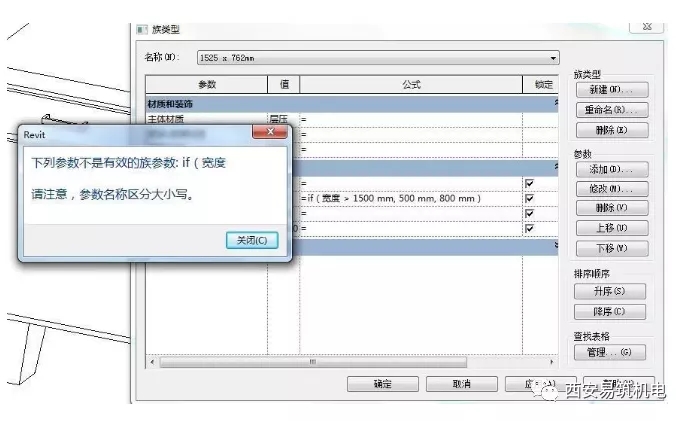

 在輸入IF語句是有時會提示出現下列參數不是有效參數，參數名稱區分大小寫，這是由于括號為中文輸入，系統默認為字符。應將輸入法調整為英文再輸入即可。







 今天分享的建模操作小技巧都學會了嗎，雖然講了這么多，但是Revit建模只有多加練習，實操技能才會有所提高，所以，需要在實踐中發現新技巧！
