BIM和軌道交通那些不得不說的秘密

2020-04-29 來源:西安易筑機電工業化科技有限公司

BIM在建筑行業中的應用越來越廣泛，以建筑工程項目的各項相關信息數據為基礎，建立建筑模型。通過采用BIM，建筑公司可以在整個流程中使用一致的信息來設計和優化項目，并且還可以通過可視化的外觀來支持更好的溝通，以便讓項目各方了解成本、工期與環境影響。那么BIM對于軌道交通的建設，運營和維護又有哪些關鍵的作用呢？今天就跟小編一起長長見識吧！

一、 BIM技術在地鐵車站綜合管線中的碰撞檢查

傳統的地鐵建設中，碰撞檢查需要在各專業設計圖紙匯總后才能實施，耗時耗力，又影響工程進度。采用BIM技術，可以在建造前就對建筑的管線等進行碰撞檢查，優化凈空和管線排布方案，消除硬碰撞并盡可能地避免軟碰撞，減少錯誤損失和返工。

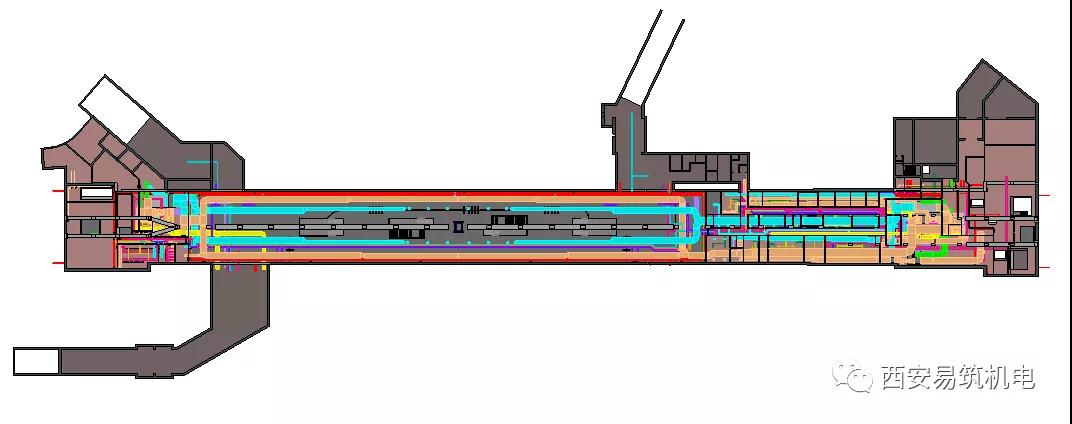

地鐵車站綜合管線設計階段較土建工程及風水電等管線方案設計階段滯后，綜合管線的設計應在土建、風水電以及其他管線專業方案的BIM模型基礎上進行。信息化的模型提供空間位置數據，可隨時通過碰撞檢查進行調整，達到快速優化的目的。碰撞檢測由BIM 系統自動完成，即時列出檢測報告，避免人工檢查遺漏，相對于傳統的CAD 手段，具有更高的效率和精確度。

主要流程點：建立土建模型→建立管線、設備模型→碰撞檢測→→碰撞排除→→交付

一、 BIM技術在地鐵車站綜合管線中的碰撞檢查

主要流程點：建立土建模型→建立管線、設備模型→碰撞檢測→→碰撞排除→→交付

深化設計強電平面施工圖

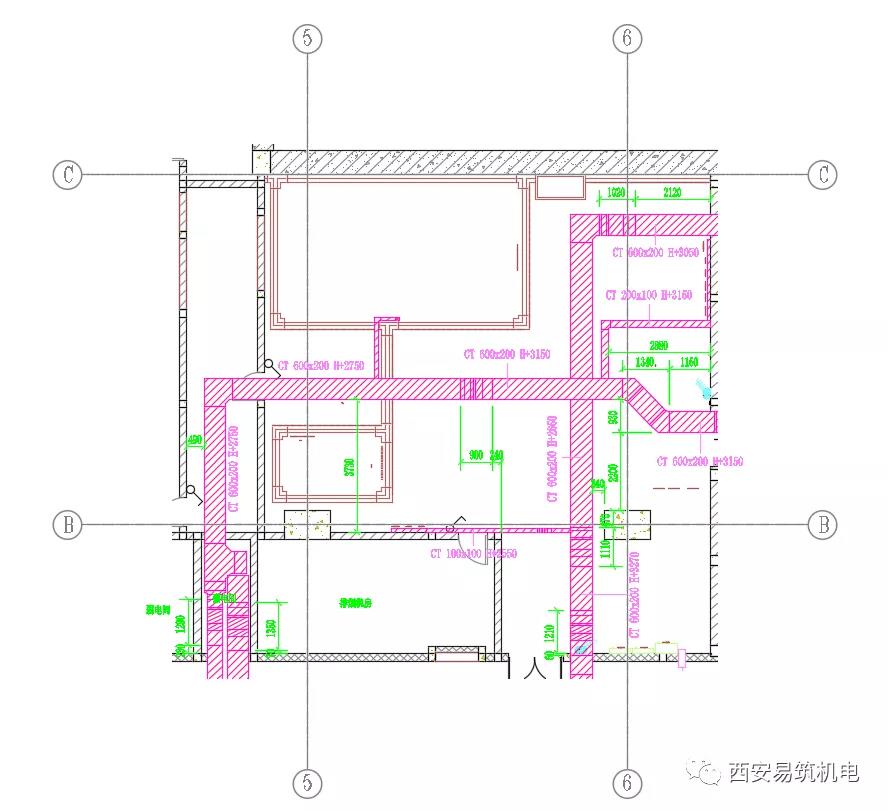

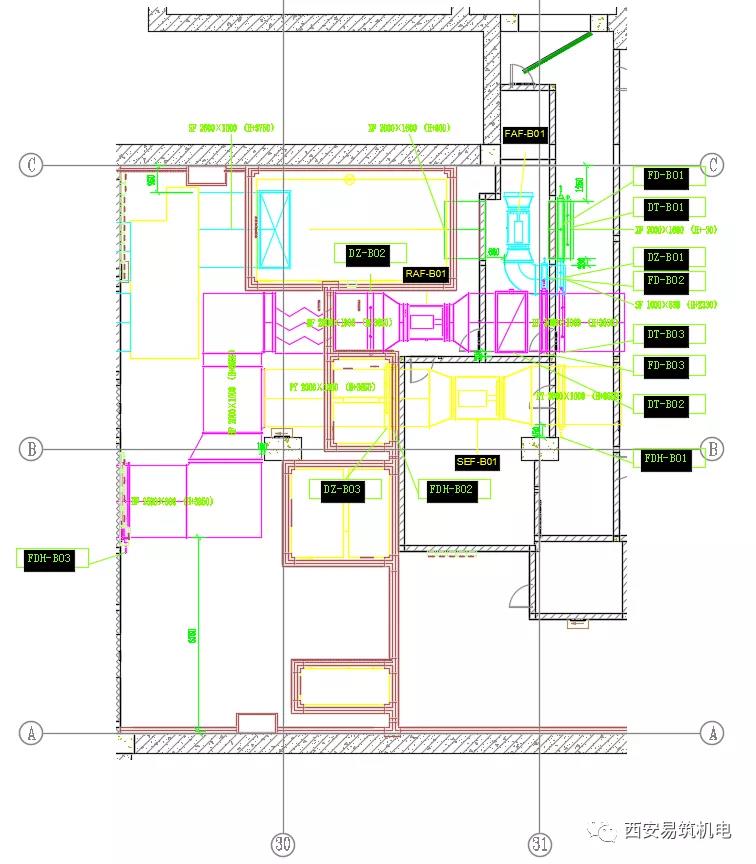

深化設計暖通風系統平面施工圖

三、BIM技術在運營和維護中的應用價值

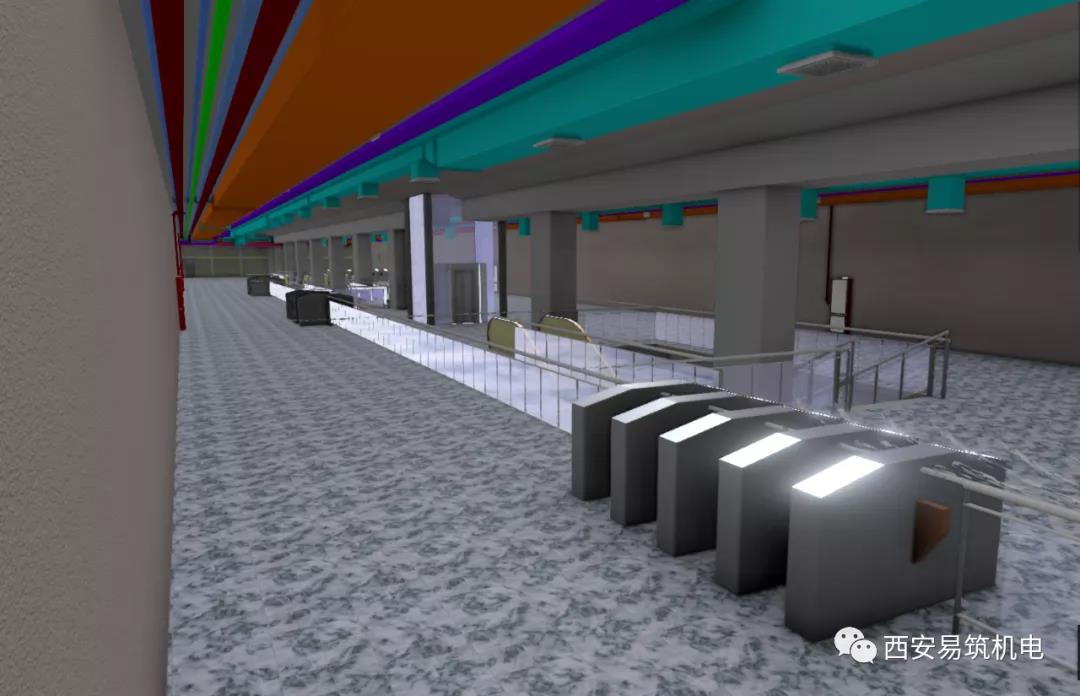

對運營維護階段而言，采用BIM技術，可實現虛擬現實、資產統計、空間等管理，建筑系統分析和災害應急模擬等。BIM模型可以提高運營和維護的效率，降低成本，提高地鐵的使用壽命，規避運維風險。
