解析流量計工作原理

2022-01-27 來源:西安易筑機電工業化科技有限公司

流量計（Flowmeter）是工業生產的眼睛，與國民經濟、國防建設、科學研究有著密切的關系，在國民經濟中占據重要地位與作用，可用于氣體、液體、蒸汽等介質流量的測量。為了更好的展示流量計測量原理，小編采用動畫演示的方法來給大家介紹流量計的工作原理!

1. 電磁流量計

工作原理：由法拉第電磁感應定律制作。其中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場當有導電介質流過時，則會產生感應電壓，內部的電極用以測量產生的感應電壓。

工作特點：

①傳感器安裝所需的直管段較短，長度為5倍的管道直徑；

②壓力損失很??；

③可以雙向測量；

④為電磁感應原理，不受截止溫度、密度、壓力和粘度等影響；

2. 渦街流量計

工作原理：由流體振蕩原理來測量。流體經過旋渦發生體時產生正比于流速的兩列旋渦，旋渦頻率與發生體側的流體平均速度及旋渦發生體特征寬度有關，可以計算流過旋渦發生體的流體平均速度再乘以橫截面積，從而得到流量。

工作特點：

①安裝簡單，維護十分方便;

②輸出是與流量成正比的脈沖信號，無零點漂移，精度高;

③壓力損失較小，運行費用低，更具節能意義；

④無可動構件，簡單可靠，可長期運行。

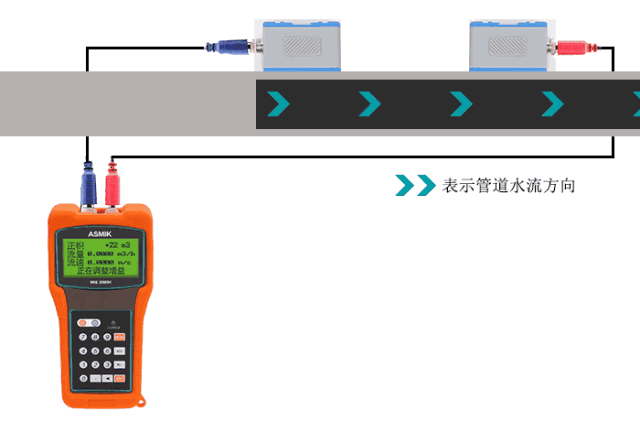

3. 超聲波流量計

工作原理：因?yàn)榱黧w流動會對超聲波產生影響，從而來對液體流量進行測量。利用的是“時差法”。首先，使用探頭1發射信號，信號穿過管壁1、流體、管壁2后被另一側的探頭2接收到;在探頭1發射信號的同時探頭2也發出同樣的信號，經過管壁2、流體、管壁1后被探頭1接收到;由于流速的存在使得兩時間不等，存在時間差，因此根據時間差便可求得流速，進而得到流量值。

工作特點：

①可測量強腐蝕性、放射性、易燃易爆等特點的流體。

②目前只能測量200℃以下流體。

③超聲波流量計的測量線路相當復雜，對測量線路要求較高。

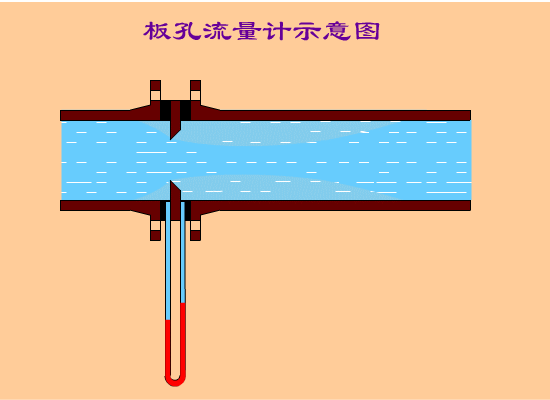

4.孔板流量計??
