如何運用Revit創建機電項目樣板文件

2020-07-15     來源:西安易筑機電工業化科技有限公司

項目樣板是預先進行了一些設置的模板，預設的東西越多，你做項目就越流暢，相應的，樣板文件也會越大。一個好的樣板文件不僅可以保證模型規范，而且可以提升建模效率，還有利于團隊之間模型的通用性傳遞及不同專業模型的整合。下面給大家講解一下，如何創建機電樣板文件。

一、新建專業視圖

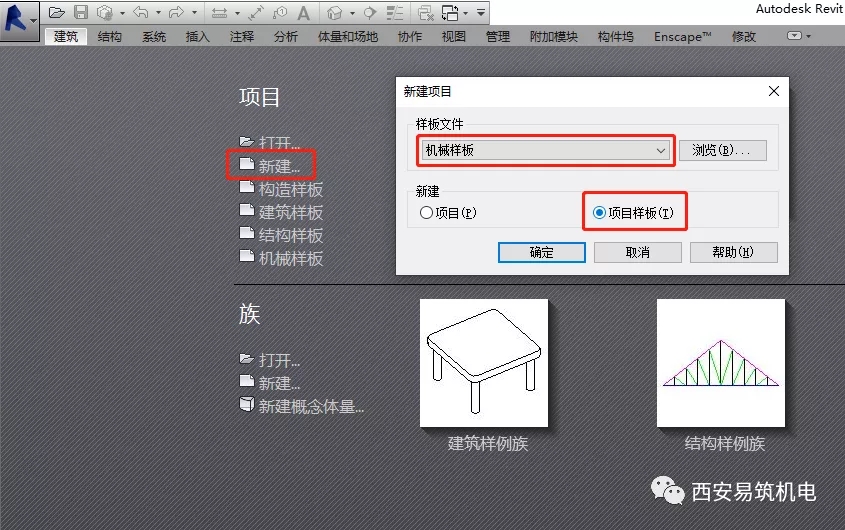

1.打開系統自帶的機械樣板文件。

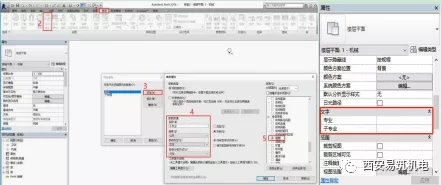

2.打開“管理”工具按鈕，設置“項目參數”，“項目參數”設置完成點擊“確定”，屬性欄就可以看到項目參數。

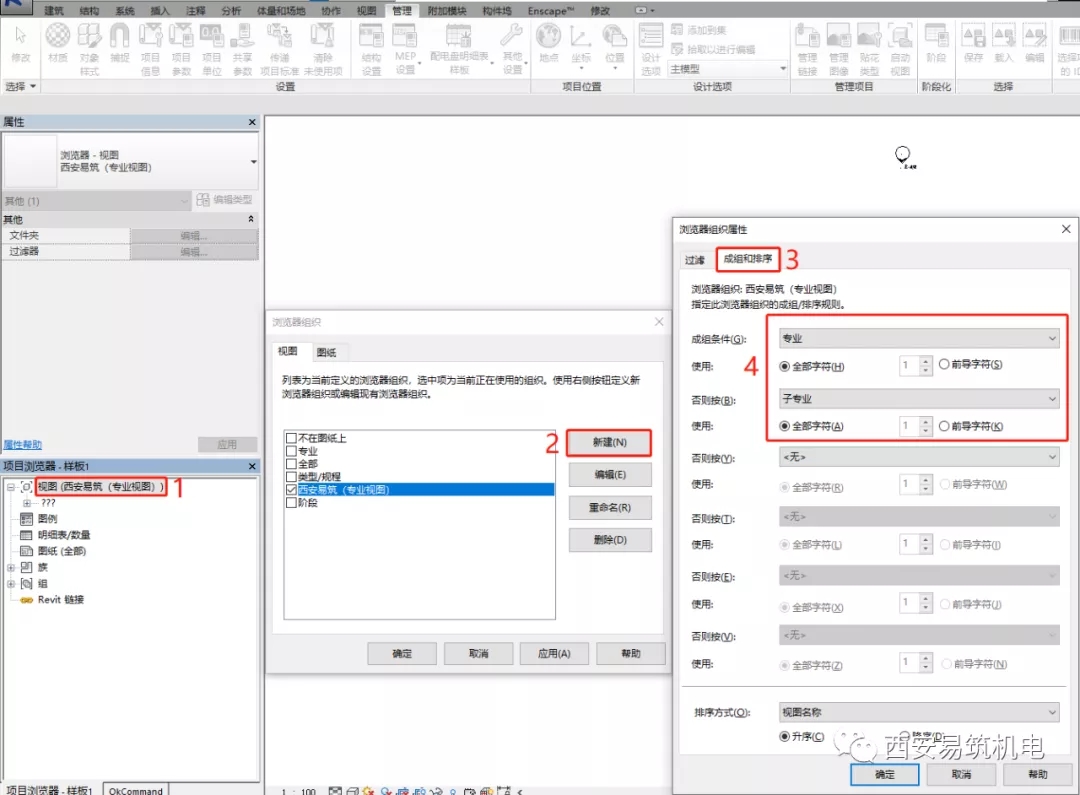

3.在項目瀏覽器中右擊視圖，然后選擇瀏覽器組織，進入瀏覽器后，新建新的視圖，進入瀏覽器組織屬性界面，按圖所示設置參數。設置完成后單擊“確定”，勾選我們創建的新視圖組織，點擊“應用”后“確定”。項目瀏覽器就變?yōu)槲覀冊O置的樣式。

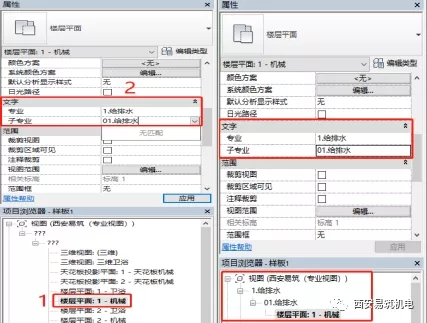

4.展開項目瀏覽器，任意選取一個樓層平面，在該樓層屬性面板內“文字屬性”欄，輸入自己想要增加的專業及子專業。選定設置好的樓層平面，右鍵重命名，可將該樓層平面名稱改為該專業的名稱，便于理解與查找。

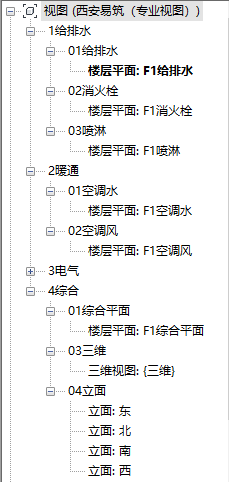

5.右鍵復制該樓層平面，右鍵“復制”-“帶細節復制”，出現該樓層副本。經過多次復制樓層平面及修改屬性欄的專業、子專業，就能生成不同專業的視圖了，最后重命名。






二、各專業系統添加

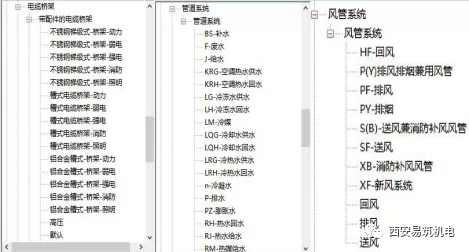

在“項目瀏覽器”中打開“族”的下拉列表點開相應專業系統，復制現有系統，進行重命名。





三、管道設置

1.管道類型、尺寸的添加

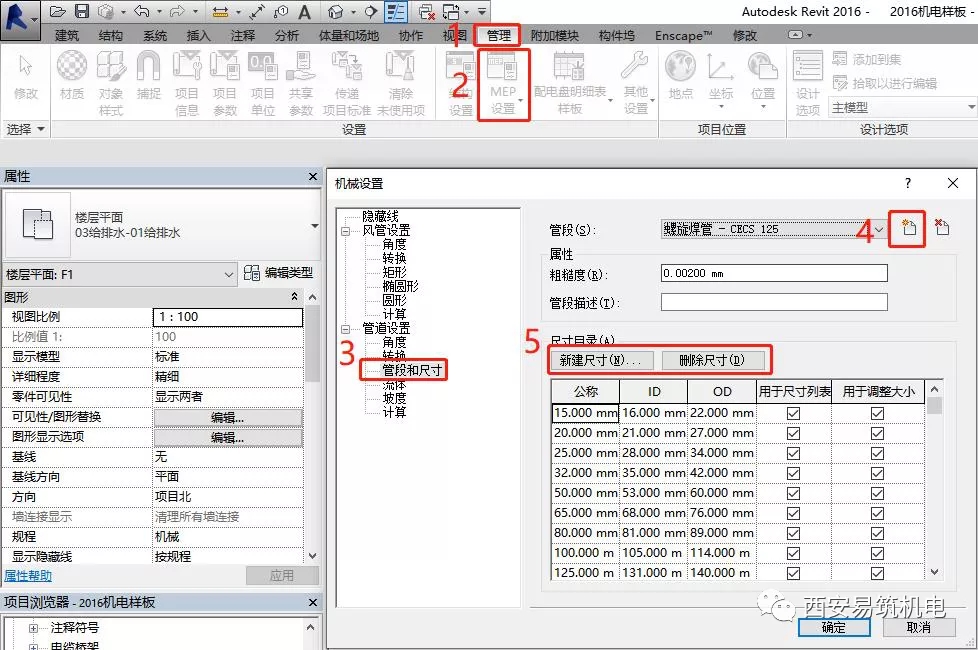

點擊上下文選項卡“管理”，選擇“MEP設置”工具按鈕。在“機械設置”面板中選擇“管段和尺寸”，根據規范及項目要求，新建管段類型，在管道“尺寸目錄”下面，“新建尺寸”或“刪除尺寸”。






2.設置管件

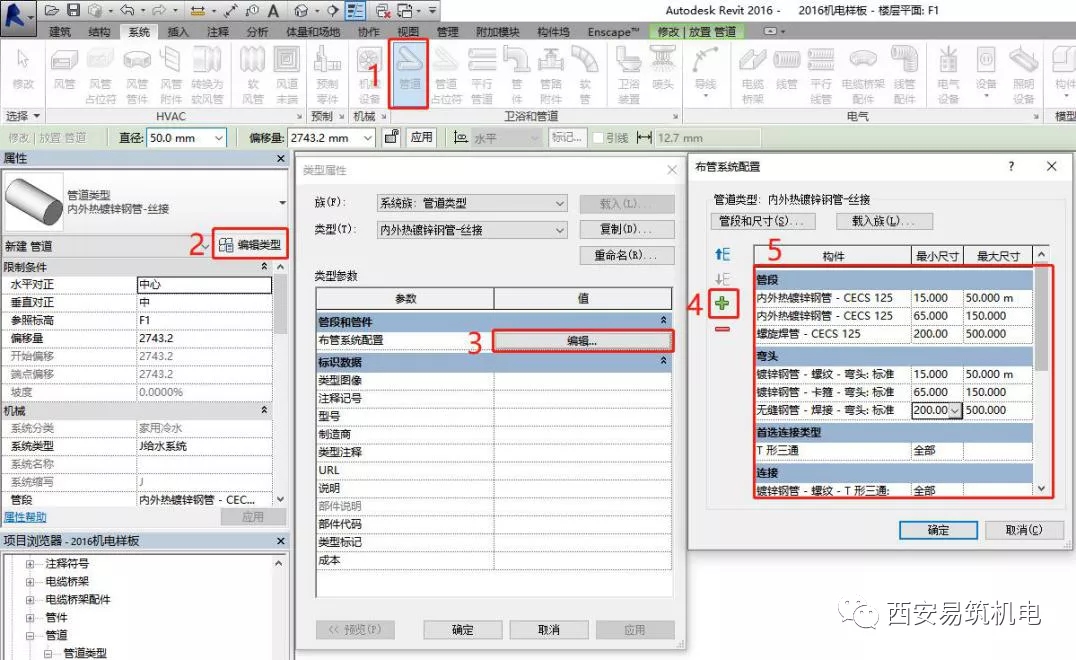

點擊“系統”選項卡下的“管道”按鈕，點擊“屬性”面板里的“編輯類型”，在“類型屬性”面板中編輯“布管系統配置”，在“布管系統配置”面板中，根據規范及項目要求，添加管段及管件信息





四、過濾器的設置

1.點擊“視圖”選項卡下的“可見性/圖形”按鈕，點擊“可見性/圖形”面板下的“過濾器”選項，點擊“添加”按鈕，在“添加過濾器”面板中，點擊“編輯/新建”，在“過濾器”面板中，選擇新建過濾器名稱

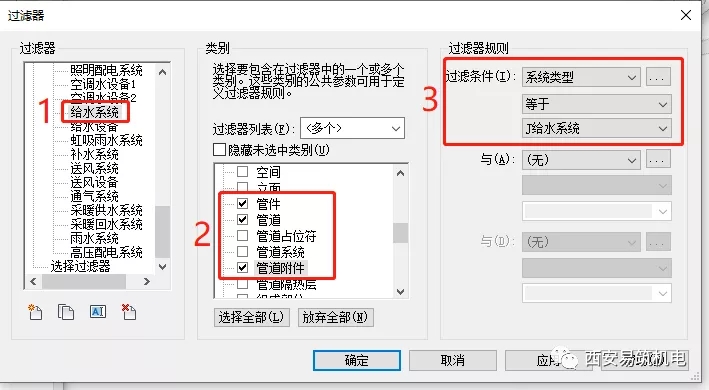

2.過濾器名稱新建完成后，設置過濾類別及過濾條件

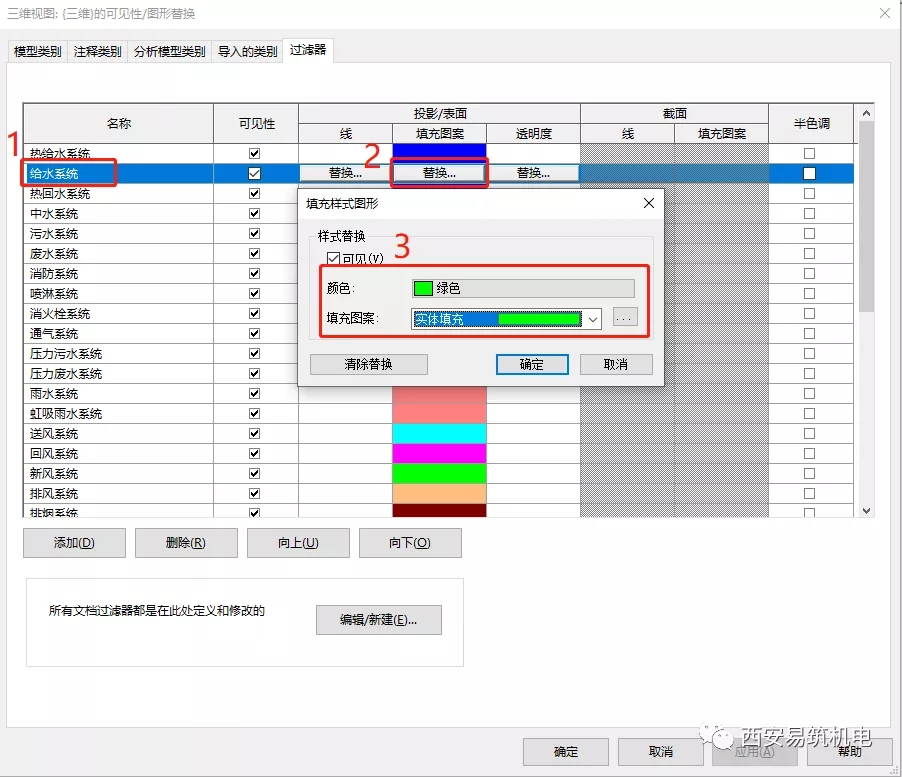

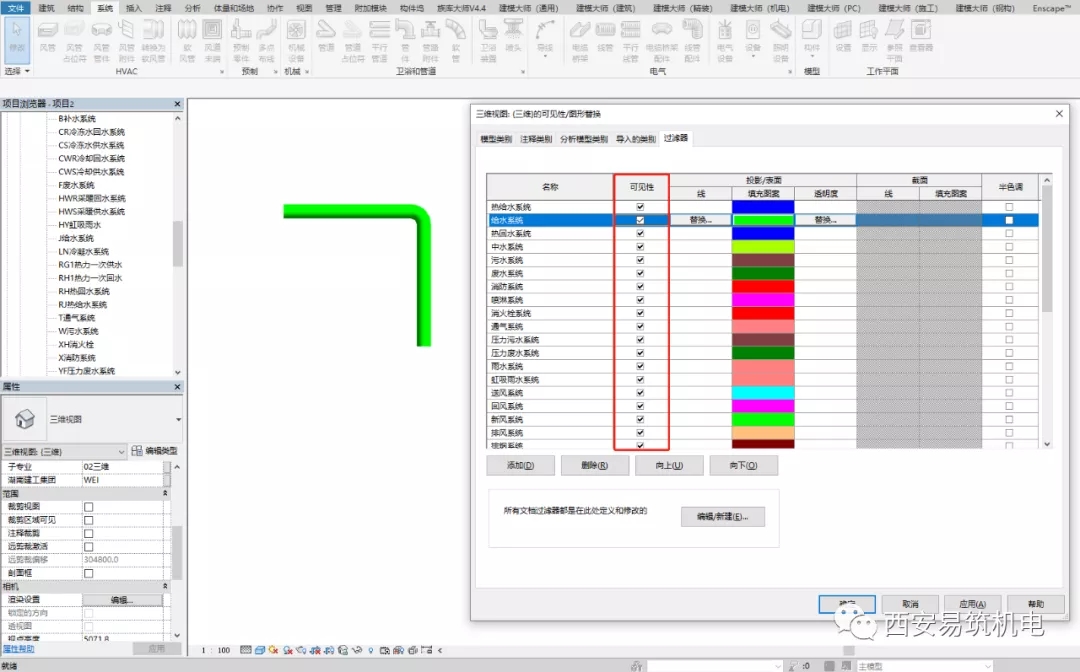

   3.最后添加過濾器，設置系統填充樣式，過濾器添加完成后，就可以通過可見性的勾選來控制當前系統的可見性。







如果每個視圖都要設置一遍過濾器覺得過于麻煩，也可以通過設置視圖樣板的方式來實現，下面就是如何設置視圖樣板。

五、視圖樣板的設置

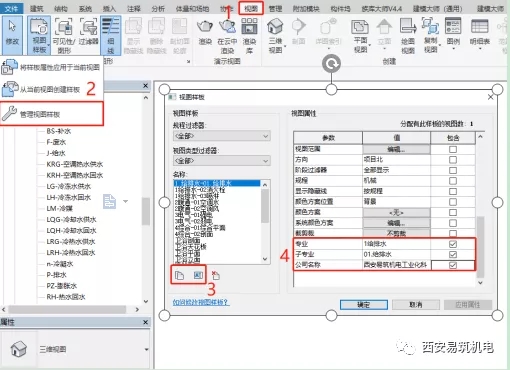

點擊“視圖”選項卡下的“視圖樣板”，選擇“管理視圖樣板”，新建視圖樣板名稱，設置“視圖屬性”，視圖名稱與視圖屬性中的專業要一一對應。






項目樣板的設置不僅有課程中講到的內容，還包含了族的載入、管線命名規則、明細表設置等，這些設置內容可以根據企業需求、項目需求進行修改設置。
