你不能不知道的消防噴淋管道支架工藝

2020-09-03     來源:西安易筑機電工業化科技有限公司

   管道安裝在機電安裝工程中占較大的比重，而管道支架的制安在管道安裝中扮演著主要的角色，它直接關系到管道的承重流向及觀感。目前各實施項目中制安的各種管道支架，各有特點，但也暴露出不少缺點，而且有些支吊架不但影響觀感，更存在著安全隱患，為了消除管道支吊架存在的各種隱患，使管道支吊架制安達到較高水平，特制定管道支吊架的統一標準做法，目的使在機電公司的管道支架制安達到標準化，統一化。

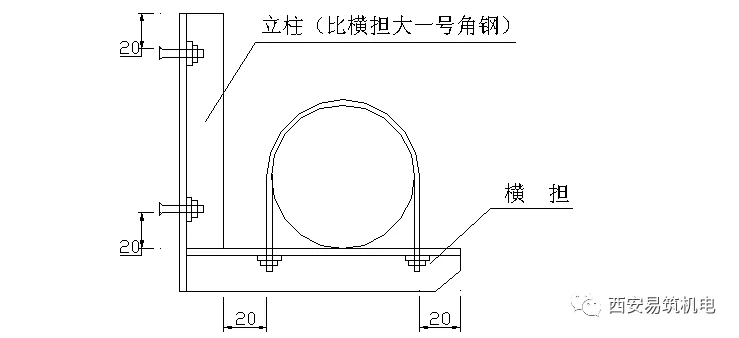

一、管道支架、吊架制作要求

  1. 管道支架、吊架的型式和加工尺寸應符合施工圖或設計文件指定的標準圖的要求。當標準圖上的尺寸與現場實際情況不符時，應按現場實際需要的尺寸進行調整。

  2. 管道支、架材料；除設計文件另有規定者外，一般采用Q235普通碳素鋼型材制作。制作時下料切割宜采用機械沖剪或鋸割，邊長大于50mm的型鋼可用氧乙炔焰切割，但應將切割后的熔渣及毛刺清除掉。


二、施工需要的材料及機具

2、主要機具：砂輪鋸，臺鉆，電錘，手
1、一般常用支架相關材料：型鋼，焊條，氧氣，乙炔，膨脹螺栓，螺栓，螺母，防腐漆，稀料等。
砂輪，電焊機等機械。鋼鋸，扳手，倒鏈，電氣焊等工具。鋼卷尺，平尺，角尺，油標卡尺，線墜，水平尺等。








































三、管道支、吊架安裝



 1、管道支、吊架的最大允許間距主要是由所承受垂直方向載荷來決定，它應滿足強度條件和剛度條件。

   2、支、吊架的受力部件，如橫梁、吊桿、螺栓等應符合設計要求和國家規定。

 3、管道的支吊架的安裝位置不應防礙噴頭的噴水效果；管道支架、吊架與噴頭之間距離不宜小于300mm；與末端噴頭之間的距離不得大于750mm.

 4、支、吊架應使管道中心離墻的距離符合設計要求，管道表面離墻或柱子表面的凈距不應小于60mm。大口徑的閥門應設專門支、吊架，不得以管道承重。

   5、配水支管上每一管段、相鄰兩噴頭之間的管段設置的支架均不宜少于1個；當噴頭之間的距離小于1.8m時，可隔段設置吊架，但吊架的間距不宜大于3.6m。在管道轉彎處應增設支架。

   6、當管子的公稱直徑等于或大于50mm 時，每段配水干管或配水管設置防晃支架不應少于一個；當管道改變方向時，應增設防晃支架。

   7、豎直安裝的配水干管應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5-1.8m。

   8、管道立干管為每層設置支架1個，地下室主干管支架間距為5m。管道支架采用工廠化制作，制作質量必須符合規范要求，制作成形后應進行除銹和防腐處理。
